Как производят карандаши?

На уроках рисования, в художественной школе, без простого карандаша будет невозможно обойтись. Все наброски осуществляются с помощью этой канцелярской принадлежности, следы от которой всегда можно стереть ластиком. Это изделие достаточно простое, но производится оно очень сложно, в несколько этапов.

Читайте также:

Во время изготовления карандаша используется более сотни материалов и проводится несколько десятков различных действий при помощи специализированного оборудования, а также в ручном режиме. Кто бы мог подумать, что этот небольшой предмет, предназначенный для рисования, производится около 11 дней.

Чтобы понять, насколько сложен и в то же время последователен процесс производства необходимо посмотреть на него со стороны. Для этого можно посетить самое известное в России предприятие, специализирующееся на производстве карандашей –  завод имени Красина. Эта фабрика начала свою работу 90 лет назад. Кстати, в этом году она отметила свой юбилей. Своему существованию в той или иной степени предприятие обязано поддержке, оказываемой со стороны правительства.





Главное задачей представителей власти того времени была борьба с безграмотностью. Поэтому было важно начать производить канцелярские изделия в достаточном количестве и сделать их доступными для всего населения без исключения. С развалом СССР производством карандашей занималась исключительно на этом предприятии. На этом заводе изготавливается все необходимое сырьё, без которого невозможно сделать готовую продукцию. Итак, каковы основные этапы производства карандашей?

Основные этапы производства

На фабрику доставляют специальные дощечки из липы, которые в начале производства даже не пригодятся. Предварительно следует изготовить пишущие стержни, без которых невозможно себе представить не один карандаш. Делается это в специальном цехе. В качестве сырья для изготовления стержней применяют графит и глину. Первым шагом на пути приготовления смеси является процесс измельчения глины, после чего она перемещается к перемалывающему оборудованию.

Далее на специальной установке смесь очищается от различных примесей, камешков, частиц грязи и прочих посторонних элементов, а потом подвергается еще нескольким видам обработки с целью получения качественного продукта. Для изготовления грифелей используют только натуральные компоненты, поэтому переживать за безопасность точно не придётся.

Следующий этап – прессование. В этом производстве отсутствуют отходы, потому что их применяют вторично. На данном участке изготавливают уже готовые стержни, но их еще не помещают в карандаши, они предварительно должны быть подвергнуты ещё ряду различных манипуляций.

Процесс производства стержней можно сравнить с процедурой экструдирования кормов для животных. Подготовленная смесь выдавливается из отверстия специального шланга. Далее она помещается в специально подготовленную для этих целей ёмкость, и просушивается более 15 часов. И это ещё не всё. Процесс сортировки качественных стержней осуществляется в ручном режиме. Это длительный и непростой процесс, требующий  особой внимательности и усидчивости.





После отсортировки стержней они прокалываются в специальном устройстве. Отжиг происходит при температуре порядке 1200 градусов по Цельсию. От этого будет зависеть качество стержня и твёрдость карандаша. После окончания процедуры отжига стержни наполняют жиром. Это делается для того чтобы стержень начал легко скользить, хорошо отображаться на бумаге и стираться ластиком без прикладывания особых усилий.  Стоит отметить, что все выпускаемые карандаши могут отличаться друг от друга по степени твёрдости и мягкости. Для этого применяются различные компоненты: кондитерский жир, саломас, воск и т.д. После окончания всех необходимых процедур стержни отправляют на сборку, где с помощью специальных станков и дощечек в карандаше делают канавку, через которую вставляется стержень.

При помощи режущей части станка в дощечке вытачивают канавки. Дощечки в автоматическом режиме, отправляются в обойму, а на другом станке стержни  размещают в дощечки, потом склеиваются, а затем их оставляют сохнуть под прессом. При этом стержень  не приклеивается к дощечкам. Стержень находится внутри древесины и никуда не девается благодаря натягу деревянной оболочки.

Когда заготовка высохнет, её пилят при помощи фрезы на несколько карандашей. После окончания всех основных процессов на выходе получаются готовые канцелярские изделия, которые, тем не менее, ещё не готовы для продажи, так как они не окрашены.

На специальном оборудовании карандаши грунтуют. Для покраски этих канцелярских принадлежностей используют специальные эмали, которые также производят на заводе.

Особая покраска и оригинальная форма карандашей

В продаже можно увидеть карандаши, которые весьма оригинально покрашены, как будто с разводами. Для этого прибегают к особой технологии. Канцелярские принадлежности после покраски оставляют сушиться. Для  того чтобы всё получилось максимально ровно проводится процедура механической обработки краёв. Изделие маркируют. Оборудование при этом работает с огромной скоростью. Готовые изделия непрерывно попадают в поддон.





На предприятии изготавливают эти изделия необычной расцветки, а также оригинальной формы, например, овальные, казалось бы, это и вовсе невозможно, но не тут-то было. Подобные изделия широко применяются  при проведении ремонтных и строительных работ. Перед  тем как упаковать карандаши их вручную перебирают, проверяют на целость, оценивают качественные характеристики и т.д. Занимаются этим сотрудники завода, некоторые из которых специализируются на этом всю жизнь.

После выпуска карандашей их обязательно тестирую

Как делают карандаши — Мастерок.жж.рф — LiveJournal

В далеком 1912 году по указу царского правительства в Томске была создана фабрика, где пилили кедровую дощечку для карандашей, производимых на территории всей страны.

На сегодняшний день «Сибирская карандашная фабрика» – единственный на территории бывшего Советского Союза производитель карандашей и карандашной дощечки из сибирского кедра, древесина которого применяется для производства карандашей высшей ценовой категории.

Как же производят карандаши, знакомые нам с самого детства?

Производство карандашей начинается с лесной биржи, где складируется заготовленный кедр. Сейчас здесь находится больше трех тысяч кубов дерева. Областные власти очень помогли фабрике в обеспечении материалом и в этом году здесь планируют произвести около 85 миллионов карандашей.



— Древесина, которую мы закупаем, поступает к нам не в результате варварской рубки, – говорит Анатолий Лунин, директор фабрики. – В подавляющем большинстве это санитарная рубка перестоявшегося кедра, который уже не дает орех. Кедр растет до 500 лет, но шишки на нем появляются где-то до 250-летнего возраста, после чего он начинает умирать, его поражают различные насекомые. Если срубить его в этот период, быстрее вырастет новый кедр.

До момента распила бревна проходят обязательную подготовку: каждое бревно нужно вымыть, чтобы приставшие куски земли или глины с камнями случайно не повредили пилы. Для этого дерево с лесной биржи помещают и выдерживают в специальном бассейне с теплой водой. Летом его здесь держат недолго, до двадцати минут, но в зимний период бревно находится в бассейне до тех пор, пока не оттает – на это может уходить до трех часов. А через 369 часов или 16,5 суток и 26 различных технологических операций из бревна получатся готовые карандаши.





На лесопилке из бревна делают вот такой брус:





Производство деревянного карандаша чрезвычайно требовательно к качеству материала, в дело идет только чистая прямая древесина. И если для столярных изделий наличие таких дефектов, как, например, сучки, не катастрофично, то карандаш из такого дерева уже не сделать. Поэтому сказать заранее, сколько карандашей получится из одного бруса, очень сложно.

Чтобы уменьшить количество отходов, на предприятии ищут разные способы увеличения глубины переработки древесины. Один из таких способов – расширение ассортимента выпускаемой продукции. Так, из дощечки, которая не годится для производства карандаша, планируют наладить выпуск деревянных пазлов-раскрасок для детей и средств от моли. Что-то идет на производство коротких карандашей, как для магазинов «IKEA», а часть, на производство вот таких деревянных шампуров:







Полученный из бревна брус распиливают на короткие отрезки, каждый из которых затем распускают на десять дощечек. Чтобы все дощечки были одинаковыми, их нужно откалибровать. Для этого их прогоняют через специальный станок. На выходе из него дощечки имеют одинаковый размер и строго перпендикулярные грани.









Затем откалиброванные дощечки помещают в автоклав. По своему внешнему виду он напоминает бочку, к которой подведено множество труб разного диаметра. При помощи этих труб в камере можно создавать вакуум, нагнетать давление и подавать внутрь всевозможные растворы.







В результате этих процессов из дощечки удаляются содержащиеся в ней смолы, и древесина импрегнируется (пропитывается) парафином. На сегодняшний день это не самый простой, но один из самых эффективных способов улучшить важные свойства материала и защитить дерево от вредного воздействия окружающей среды.





«Облагороженные» после обработки в автоклаве карандашные дощечки остается как следует просушить, а затем – отправить непосредственно на карандашное производство. На этом процесс изготовления дощечки можно считать завершенным. Так выглядят дощечки после обработки в автоклаве





— Основной принцип и технология производства с тех пор как в Томске начали делать карандаши, не меняется, – говорит Анатолий Лунин. – Все процессы на нашей фабрике хорошо отлажены. Модернизация оборудования выражается в замене некоторых узлов, или переходе на более экономичные моторы, использование новых фрез. Приходят какие-то новые материалы, мы что-то меняем в приемке и оценке, но сама технология остается неизменной.





Готовая дощечка поступает в цех белого карандаша, где для начала в ней на станке нарезают канавки, куда затем будут уложены стержни (слово «белый» в данном случае означает то, что карандаш на данном этапе еще не окрашен). Дощечки подаются с одной стороны станка, по дороге их поверхность шлифуется для склейки, особой фрезой в ней выпиливаются углубления. На ближнем краю станка дощечки автоматически укладываются в стопку. Толщина отшлифованной дощечки с нарезанными канавками составляет 5 мм, что равно половине толщины будущего карандаша.





На следующем этапе дощечки склеивают попарно между собой, чтобы получился один карандашный блок.





Станок плавно подает первую дощечку и укладывает стержни в ее канавки. Вслед за этим из другого устройства «выезжает» вторая дощечка, уже смазанная водорастворимым клеем, и аккуратно ложится на первую. Получившиеся карандашные блоки зажимают в пневматическом прессе и стягивают струбцинами.





Если дощечку на фабрике изготавливают самостоятельно, то стержень, в основном, закупают в Китае. Там его начали производить по «сухой» технологии, которая не требует обжига в печи при высокой температуре.





Вследствие этого, себестоимость стержня оказалась настолько низкой, что львиная доля производителей карандаша перешла именно на такой стержень.



Чтобы грифель карандаша не ломался внутри корпуса, на фабрике применяют технологию дополнительного проклеивания стержня специальной клеевой системой. После этой операции склеенные блоки выдерживают в специальной сушильной камере несколько часов.

В камере довольно жарко. Горячий воздух нагнетается вентилятором, поддерживая температуру порядка 35-40 градусов. Древесине нужно хорошо просохнуть, чтобы в дальнейшем карандаш за один проход стал гладким и получил нужную геометрию. Карандаш с «простым» грифелем сохнет здесь не менее двух часов, а цветной – не менее четырех. Из-за того, что цветной содержит больше жировых веществ, ему требуется больше времени, чтобы просохнуть.

По прошествии этого времени блоки разбирают, укладывают в тележки с указанием всех дальнейших параметров и отправляют на следующий станок, который разделит их на отдельные карандаши.

Своей формой станок похож на тот, который делает канавки в дощечках, но у него есть и свои особенности. Заготовки помещают в загрузочный бункер.

Они проходят по транспортным узлам, торцуются, отпиливаются и на выходе получается привычный деревянный карандаш, только еще не окрашенный.

Двойная фреза, которая разделяет блоки, задает и форму будущего карандаша, причем делается это все за один проход. Именно от типа профиля режущей фрезы зависит то, каким будет карандаш – шестигранным или круглым.

Совсем недавно на фабрике освоили производство трехгранного карандаша. Оказалось, что спрос на такую форму растет. Покупателей привлекает эргономичность и естественность расположения пальцев на гранях, что, безусловно, облегчает обучение письму детей.

Рядом со станком стоит рабочий стол сортировщицы. Ее задача – перебрать сделанные карандаши, отобрать «годные» и отделить дефектные. К дефектам относятся сколы стержня на торце, шероховатости, ожоги древесины и тому подобное. Над столом висит памятка с нормами по браку. В каждый стоящий на столе лоток помещается 1440 карандашей.

Отсортированные карандаши на специальном лифте поднимаются на следующий этаж, где их будут красить.

Краску закупают в сухом виде и разводят до нужной густоты в лаборатории красок. Сама покраска происходит достаточно быстро.

Устройство непрерывно выталкивает окрашенные карандаши на конвейер. Длина и скорость движения транспортерной ленты рассчитаны таким образом, чтобы карандаш высыхал, пока движется на ней.

Доезжая до противоположного конца конвейера, карандаши попадают в один из трех приемников, откуда они отправляются обратно на следующее покрытие.

В среднем каждый карандаш покрывается тремя слоями краски и двумя слоями лака – здесь все зависит от желания заказчика. Покрасить карандаш можно тоже практически в любой цвет. Фабрика выпускает наборы из шести, двенадцати, восемнадцати и двадцати четырех цветов. Некоторые карандаши покрывают только лаком.

После покраски, карандаши отправляют в цех финишной отделки. В этом месте они приобретают тот окончательный вид, в котором дойдут до потребителя. На карандаши наносят штамп, надевают ластик и затачивают.

Способов нанесения штампов довольно много, но на «Сибирской карандашной фабрике» это делают с помощью фольги разных цветов. Такой метод называется термостатированием. Рабочая часть станка нагревается, и штамп через фольгу переносится на карандаш – так он не будет облезать и марать руки. Сам штамп может быть любым, его специально заказывают у гравировщика. В зависимости от сложности, на его изготовление уходит около пяти дней.

На часть карандашей, если это необходимо, надевают ластик.

Последняя операция – это заточка. Затачиваются карандаши на шлифовальной шкурке, надетой на барабан и движущейся с большой скоростью. Это происходит очень быстро, буквально за считанные секунды.







Кроме заточки станок можно настроить на выполнение вальцовки – обработки обратной торцевой части карандаша под небольшим наклоном. Теперь карандаши готовы к упаковке, их отправляют в следующее помещение. Там карандаши собирают в набор, складывают в коробку и направляют потребителю.





Упаковку под нужное количество карандашей печатают в Новосибирске. Она поступает в плоском виде, поэтому сначала ей придают объем. Потом через комплектовочные станки необходимое количество карандашей раскладывают в заданной цветовой гамме. Специальный станок позволяет собирать набор из двенадцати цветов. В конце карандаши раскладывают по коробочкам.

















На вопрос, не планирует ли фабрика, по примеру китайских предприятий, перейти на производство карандаша из более дешевых пород дерева или пластмассы Анатолий Лунин признается:

— Я подумывал попробовать сделать экономичный карандаш из низкосортной осины, но это другая технология, и пускай уж китайцы этим занимаются. Меня больше интересует тема увеличения полезного выхода за счет повышения качества переработки древесины. А с точки зрения экологии, производить что-либо лучше из возобновляемого сырья. Пластмассовый карандаш никогда не сгниет, а деревянный за несколько лет полностью разложится.

Остается только пожелать, чтобы в век глобальной компьютеризации нашлось место простому деревянному карандашу.

 источник



А теперь посмотрим на анимированный процесс не на этой фабрике, но про все те же карандаши:






Как делают карандаши из сибирского кедра





Как делают карандаши из сибирского кедра

















Вот еще немного из серии как это делается:  вот Как делают стеклянные шарики, а вот Как сделать 20 миллионов зубочисток в сутки. Еще как это делается в гифках ТУТ, ТУТ и ТУТ Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=46307

Как делают карандаши? Производство карандашей

Карандашами мы пользуемся начиная с детского сада. Но мало кто из нас знает, как делают карандаши, какую древесину используют в этих целях. Примечательно, что создание этих канцелярских изделий выполняется на каждой фабрике по-своему. Но при этом есть и общие моменты, которые являются основополагающими для производственного процесса.

Какое дерево?

Классический деревянный карандаш имеет важный компонент – древесину, от качества которой зависит эксплуатация этого аксессуара. Понятно, что не каждое дерево годится для этих целей. В прошлом в промышленности использовалась древесина вирдижнского или красного кедра, который относится к роду можжевельников. Длинные волокна, отсутствие сучков, легкость в обработке – вот что привлекало внимание в этом материале. Но ввиду дороговизны европейские и американские бренды, производящие карандаши, стали использовать древесину калифорнийского кедра. Причем на ее основе создаются высококачественные изделия, которые используются в графических и художественных целях.

как делают карандаши

В большинстве случаев карандаши изготавливаются из ольхи, липы, сосны, калифорнийского и сибирского кедра, а также такого редкого дерева, как джелутонг. Из какого дерева делают карандаши в нашей стране? В большинстве случаев из ольхи и липы, которых на территории России огромное количество.

Ольха не является самым прочным материалом, зато у нее равномерное строение, что делает проще процесс обработки и сохраняет естественный природный цвет. Что касается липы, то она отвечает всем эксплуатационным требованиям, а потому используется при производстве и дешевых, и дорогих карандашей. За счет хорошей вязкости материал прочно удерживает грифель.

Уникальный для создания карандашей материал – кедр, который широко применяется на заводах в России. Примечательно, что используется не здоровая древесина, а экземпляры, которые уже не дают орех.

Стержень: какая основа?

Производство карандашей ведется с применением специального стержня. Графитный грифель состоит из трех компонентов – графита, сажи и ила, к которым часто добавляются органические связующие. Причем графит является постоянным компонентом, в том числе и цветным, так как именно грифель оставляет на бумаге след.

Стержни создаются из тщательно подготовленной массы, которая имеет определенную температуру и влажность. Важно, чтобы смесь не пересыхала, так как это скажется на износе оборудования. Вымешанное тесто специальным прессом формуется, затем пропускается через оборудование с дырочками, что делает массу похожей на лапшу. Эта лапша формируется в цилиндры, из которых выдавливаются стержни. Остается их только прокалить в специальных тиглях. Затем стержни подвергаются обжигу, а после него выполняется жировка: образовавшиеся поры под давлением и при конкретной температуре заполняются жиром, стеарином или воском.

простые карандаши

Как делают цветные карандаши? Здесь принципиальное отличие имеет, опять же, стержень, который производится из пигментов, наполнителей, жирующих компонентов и связующего вещества. Здесь процесс производства стержня следующий:

  • изготовленные стержни укладываются в специальные желобки на дощечке и накрываются второй дощечкой;
  • обе дощечки склеиваются клеем ПВА, при этом стержень не должен приклеиться;
  • торцы склеенных дощечек выравниваются;
  • выполняется препарирование, то есть добавление жира в уже имеющуюся смесь.

Примечательно, что производство карандашей ведется с учетом потребительских свойств изделий. Так, дешевые создаются из древесины не самого высокого качества, точно такая же — не самая качественная — и оболочка. А вот карандаши, которые используются в художественных целях, делают из качественной древесины, которая имеет двойную проклейку.

Этап подготовки древесины

Производство карандашей ведется из хорошо отобранной древесины, которая обрабатывается для получения брусков. Обязательно выполняется торцевание брусков по длине карандаша, причем нужно учитывать припуски, так как произойдет усушка материала. На специальном многопильном станке выполняется распил брусков на дощечки, которые подвергаются пропитке парафином в специальных автоклавах. Эта процедура способствует улучшению механических свойств будущего изделия.

В зависимости от того, из чего сделан карандаш, будет выполняться и его заточка. Считается, что аккуратная стружка получается, если изделия сделаны из древесины сосны, липы или кедра. Кроме того, важно, чтобы грифель был качественно проклеен -такой карандаш даже при падении не сломается.

Какая оболочка?

производство карандашей

От оболочки зависит простота и красота карандаша. Так как делают карандаши из дерева, то она должна отвечать следующим требованиям:

  1. Мягкости, прочности и легкости: в процессе эксплуатации оболочка не должна ломаться или крошиться, как и весь корпус.
  2. Не расслаиваться под воздействием природных факторов.
  3. Иметь красивый срез – гладкий и блестящий, при этом сама стружка не должна ломаться.
  4. Древесина должна быть стойкой к влаге.

Какое оборудование?

Производство карандашей ведется с использованием разнопланового оборудования. Например, очистка глины, из которой впоследствии будет создаваться графитный стержень, требует наличия специальных мельниц и дробилок. Обработка перемешанного теста ведется на винтовом прессе, где из теста вальцами с тремя разными зазорами формируется сам стержень. Для этих же целей применяется фильера с отверстиями. Сушка деревянных заготовок выполняется в сушильных шкафах, где изделия подвергаются вращению в течение 16 часов. При хорошей просушке древесина обретает уровень влажности максимум в 0,5%. Что касается цветных карандашей, то они тепловой обработке не подвергаются ввиду наличия в них наполнителей, красителей и жирующих компонентов. На специальном станке выполняется торцовка карандашей в длину.

Просушка

Как делают карандаши? В производственном процессе важную роль играет просушка. Она выполняется в специальных колодцах с помощью станков, причем дощечки укладываются так, чтобы просушка была максимально эффективной. В этих колодцах сушка выполняется примерно 72 часа, затем дощечки сортируются: все треснувшие или некрасивые изделия отбраковываются. Отобранные заготовки облагораживаются парафином, калибруются, то есть на них вырезаются специальные канавки, где будут расположены стержни.

из чего сделан карандаш

Как изготавливают карандаши на производстве дальше? Теперь используется фрезерно-пропускная линия, на которой выполняется разделение блоков на карандаши. В зависимости от того, какой формы ножи используются на данном этапе, карандаши получаются или круглой, или граненой, или овальной формы. Важную роль играет крепление грифеля в деревянном корпусе: это должно делаться прочно и надежно, что снижает риск выпадения элементов грифеля. Упругий клей, который используется для связки, делает грифель прочнее.

Особенности покрытия

Современные простые и цветные карандаши представлены в огромном разнообразии дизайнов и цветов. Так как делают карандаши в заводских условиях, здесь уделяют пристальное внимание каждому этапу производства. Окраска – один из важных этапов, так как она должна отвечать целому ряду требований. Для отделки поверхности используется метод экструзии, а торец отделывается окунанием. В первом случае карандаш проходит через грунтовочный аппарат, где в конце конвейера он переворачивается для нанесения следующего слоя. Таким образом получается равномерное покрытие.

Качество окраски: от чего зависит?

Качество окраски зависит от того, насколько отвечают установленным требованиям сами лакокрасочные материалы, правильно ли налажена грунтовочная машина, соблюдены ли сроки сушки карандашей на ленте. Любая карандашная фабрика использует быстросохнущие составы, которые образуют на поверхности твердую, прочную и эластичную пленку, хорошо сцепляющуюся с поверхностью древесины.

как делают цветные карандаши

Окраска выполняется специальными грунтовочными красками, которые обладают определенной вязкостью и содержат в себе пигменты. Если пигментная часть будет большой, это снизит блеск пленки и потребует дальнейшее нанесение на поверхность нитролака. Даже простые карандаши подвергаются лакированию с использованием нитроцеллюлозного глянцевого лака.

Если карандаш темных оттенков, то он окрашивается как минимум в 5 слоев и в 4 слоя лака. Для достижения светлых оттенков используется сочетание 7 слоев краски с 4 слоями лака. При этом для равномерного и аккуратного покрытия важно, чтобы поверхность имела максимум 18 слоев. Окрашивание торцевых частей карандашей выполняется в окунальной машине, в которую опускается рама с расположенными на ней карандашами.

Оправа карандаша

В зависимости от того, как делают карандаши и из каких материалов, может варьироваться и их оправа. В традиционном варианте грифель имеет деревянную оправу, однако современный рынок предлагает широкий выбор изделий в пластиковом, лакированном и даже бумажном корпусе. С одной стороны, это прибавляет им красоты и необычности, с другой, при падении от таких карандашей мало что останется.

Уже после покраски карандаши подвергаются финишной отделке. Для этого используются различные штампы и фольга разных цветов. Называется данный процесс обработки термостатированием.

Какая твердость?

из чего делают карандаши простые

Все цветные и простые карандаши отличаются твердостью грифеля, что находит отражение в их маркировке. Выбирать их нужно так: чем более плотная и твердая бумага, тем более твердым должен быть графитный стержень. Но слишком твердый графит может повредить бумагу. В России можно купить карандаши следующей маркировки:

  1. М – мягкий.
  2. Т – твердый.
  3. ТМ – твердо-мягкий.

О маркировке следует знать при выборе карандашей для создания чертежей или рисования в соответствующей технике.

Особенности цветных карандашей

из какого дерева делают карандаши

Из чего делают карандаши простые, мы уже разобрались. Теперь нужно понять, когда и как появились цветные карандаши. Известно, что первые изделия с цветным грифелем появились еще в 1820 году, правда, кто их изобрел, так и осталось загадкой. В основе цветного грифеля лежит сочетание соединяющего вещества, цветных пигментов и наполнителя. В качестве соединяющего вещества выступает клей каолин, за счет которого формируется и форам грифеля. В качестве цветных пигментов используются хорошо измельченные цветные материалы высокого качества, причем пигмент может быть органической или неорганической основы. Сами цветовые пигменты создаются на основе материалов, которые обладают стойкостью к выгоранию под влиянием солнечных лучей и экологической безопасностью. На сегодняшний день карандаши выпускаются в 36 цветовых оттенках соответственно международной шкале оттенков Pantone. Что касается наполнителей, то в этом качестве используются каолин и мел, которые подвергаются тщательному измельчению.

Краткий обзор технологии изготовления карандашей

Совсем недавно возник спор: если стучать карандашом, как барабанной палочкой, разобьется грифель или нет? Сегодня попытаемся разобраться в технологическом процессе производства карандашей и узнать так что же будет с грифелем?

Хоть карандаш и называется простым, но это довольно-таки технологичный продукт. Для изготовления одного карандаша проводится свыше 80 производственных операций в течение 11 дней. Качество и цена конечного изделия во многом зависят от того, из какого материала и как оно производится.

Вкратце процесс изготовления карандаша выглядит следующим образом.

  1. Получение бруска
  2. Брусок распиливается на дощечки
  3. Дощечки пропитываются воском (парафином)
  4. В дощечках делаются углубления
  5. Грифель помещают в углубления
  6. Сверху помещается другая дощечка
  7. Отделение карандашей
  8. Покраска карандаша
  9. На карандаш надет металлический ободок
  10. В металлический ободок вставлена резинка

Древесина для изготовления оболочки карандашей должна обладать рядом специфических свойств:

  • быть легкой, мягкой и прочной, не ломаться и не крошиться в процессе изготовления карандашей;
  • иметь одинаковое сопротивление разрезанью волокон как вдоль, так и поперек, не должна расслаиваться;
  • срез при резании острым ножом должен быть гладким, блестящим, стружка должна завиваться не скалываться и не ломаться;
  • древесина должна быть малогигроскопичной, т.е. не должна поглощать влагу.

Всем этим качествам соответствует виргинский можжевельник, произрастающий в США. Наиболее близкой по своим свойствам и строению является древесина кедра и липы, но для применения в карандашном производстве ее необходимо предварительно подвергнуть специальной обработке — парафинированию (т.е. облагораживанию). Доски распиливаются на бруски, бруски торцуются по длине на длину карандаша с припусками на механическую обработку и усушку, а затем на многопильном станке бруски распиливаются на дощечки. После этого дощечки пропитываются парафином — эта процедура позволяет улучшить механические и чиночные свойства будущего карандаша. На пару из дощечек удаляются все смолы, а легнин древесины при взаимодействии с паром меняет свою окраску на розовато-коричневатую. Затем дощечки тщательно просушиваются. После просушки они сортируются — отбраковываются треснувшие дощечки, дощечки, распиленные не по тому волокну и пр. «Облагороженные» парафином и высушенные дощечки сортируются и калибруются — на них наносятся «желобки» (канавки) для стержней.

Графитный стержень изготавливается из смеси глины с графитом. Предварительно глину очищают. Для этого в специальных дробилках ее измельчают, затем перемешивают с теплой водой в особых мельницах. Разведенную в воде глину в процессе обработки заливают жидким стеклом, которое, оседая, выносит из нее все примеси — камушки, веточки, песок и т.п. Далее по специальному рецепту в глину добавляется графит, причем для каждой градации своя рецептура. Смесь перемешивается со связующим веществом апаратином, сваренным из крахмала. Для изготовления стержней необходима стержневая масса определенной температуры и влажности. Ни в коем случае нельзя допустить пересыхания смеси, иначе она будет как камень.

Вымешанное тесто из глины и графита винтовым прессом прожимается для формовки через специальное оборудование — вальцы с тремя разными зазорами. Делается это для измельчения и перетирания массы, усреднения влажности по объему и удаления пузырьков воздуха. Толщина слоя теста сначала составляет 1 мм, при повторной обработке 0.5 мм, затем 0.25 мм. Потом тесто пропускается через фильеру с дырочками, образуя так называемую «лапшу». «Лапша» формируется в цилиндры, а из них на прессе через алмазную волоку продавливается стержень нужного диаметра и длины. Стержни окончательно высушиваются в специальных сушильных шкафах — непрерывно вращаясь в течение 16 часов. По истечении этого процесса влажность стержня составляет примерно 0,5%.

Затем стержни прокаливаются в печи. Обжиг необходим для того, чтобы выжечь в стержне связующее вещество и спечь глину для образования каркаса. Степень твердости (градация) карандаша от 6М до 7Т зависит от соотношения глины, температуры и продолжительности обжига и состава жирующей ванны. В зависимости от градации стержня обжиг производится при температуре от 800 до 1200 градусов.

После обжига проводится операция жировки: поры, образовавшиеся после выжига связующего, под давлением при определенной температуре заполняются жиром, воском или стеарином. Выбор вещества для жировки зависит от градации (твердости) стержня. Для мягких карандашей используется кондитерский жир, для твердых — воск. Промежуточные значения твердости, например ТМ, достигаются жировкой стеарином. Стержни для цветных карандашей изготовляются из смеси пигментов, наполнителей, жирующих веществ и связующего.

Далее происходит процесс сборки. Стержни укладываются в желобки подготовленной дощечки и накрываются второй дощечкой. Дощечки склеиваются между собой клеем ПВА, но сам стержень к доске не клеится, а держится за счет натяга дощечки. Диаметр стержня немного больше диаметра желобка, поэтому очень важно правильно сжать дощечки в специальном механизме, где и происходит склейка будущих карандашей. Для каждого типоразмера карандаша определен свой показатель давления для запрессовки, чтобы не сломать стержень.

Кроме того, чтобы предотвратить грифель от поломки в случае падения карандаша, многие производители используют так называемую SV-технологию проклейки грифеля. Если карандаш уронят, то грифель может сломаться только на заточенном кончике, а не внутри корпуса.

Далее обрабатываются торцы склеенных дощечек — подравниваются, удаляются остатки клея. На фрезерно-пропускной линии блоки разделяются на карандаши. От формы ножей зависит форма будущего карандаша — круглый он получится, граненый или овальный. «Новорожденные» карандаши отправляются по конвейерному транспортеру на сортировку.

Отделка поверхности карандашей осуществляется методом экструзии (протяжки), а отделка торца — окунанием. Экструзия — это процесс прохождения карандаша через грунтовочный аппарат. В конце конвейера карандаш переворачивается, чтобы нанесение следующего слоя краски или лака происходило с другого конца. Так достигается равномерное покрытие.

Общеизвестно, что менее 7 слоев при прокраске карандашей не допускается, иначе дерево покроется заусенцами. Более серьезно подходящие к качеству своей продукции компании начинают обычно с 12 слоев. Очень дорогие изделия прокрашиваются до 18 раз, иногда до 20. Тогда карандаш приобретает непревзойденную глянцевость и прямо-таки зеркальную поверхность. Впрочем, многие считают, что более 18 слоев – это уже излишество.  Нанесение темных цветов производится 5 раз краской и 4 раза лаком, светлых — 7 раз краской и 4 раза лаком. Заточка карандашей производится автоматически, а все карандаши на фабрике обязательно маркируются. Упаковка заточенных карандашей производится вручную, за одну полную смену можно упаковать около 15 тысяч карандашей.

Так вот, если карандаш был проклеен по специальной SV-технологии, то будьте спокойны, он не поломается.

Поделитесь статьей!

И обязательно посмотрите еще статьи на эту тему!

Как делают карандаши (45 фото + 1 видео)

Мало кто задумывался о процессе производства карандашей.
Пришло время узнать, как же это происходит.
Карандаш проходит через 83 технологические операции, при его изготовлении используется 107 видов сырья и материалов, а цикл производства составляет 11 дней.


Если на все это еще посмотреть со стороны целой линейки продукции, то рисуется сложное налаженное производство с тщательным планированием и контролем.
Для того чтобы увидеть своими глазами процесс производства карандашей, мы отправляемся на Московскую фабрику имени Красина. Это старейшее карандашное производство в России. Фабрика основана в 1926 году при поддержке правительства.
Основной задачей правительства была ликвидация безграмотности в стране, а для этого необходимо было сделать канцелярские принадлежности доступными. После развала Советского Союза фабрика Красина осталась единственным производителем карандашей на территории СНГ с полным циклом производства. Это значит, что на фабрике производится все – от грифеля до конечной продукции – карандашей. Давайте поближе познакомимся с процессом производства карандашей.
Для производства карандашей на фабрику поступают специально обработанные и уложенные дощечки из липы. Но перед тем как они будут задействованы, необходимо сделать пишущие стержни.

Перейдем в цех изготовления карандашных стержней. Пишущие стержни изготавливаются из смеси глины с графитом. Подготовка необходимой смеси начинается с таких вот технологических установок, где производится измельчение глины. Измельченная глина по конвейеру отправляется на следующий участок производства.

На следующем участке установлены специальные мельницы, где глина более мелко размалывается и смешивается с водой.

Установки для приготовления смеси глины с графитом. Здесь смесь для будущих стержней избавляется от примесей и готовится к дальнейшей переработке.

Стоит отметить, что при производстве грифелей используются только природные вещества, что позволяет считать производство экологически чистым. Установка для прессования смеси. Из получаемых полуфабрикатов получают стержни. Отходов у производства фактически нет, так как они их используют вторично.

На этом участке производства получают уже сами стержни, но, чтобы они попали в карандаш, над ними будет проведен еще ряд технологических операций.

Сама технология получения стержней – напоминает экструдирование. Тщательно подготовленную и перемешанную массу выдавливают через специальный штамп с отверстиями.

После этого заготовки для пишущих стержней укладывают в специальную тару.

И сушат в шкафу в течении 16 часов.

После этого стержни тщательно сортируют вручную.

Так выглядит рабочее место по сортировке стержней. Это очень сложная и кропотливая работа. За настольной лампой спят кошки.

После сортировки стержни прокаливаются в специальном шкафу. Температура отжига составляет от 800 до 1200 градусов Цельсия и напрямую влияет на конечные свойства стержня. От температуры зависит твердость карандаша, которая имеет 17 градаций – от 7Н до 8В.

После отжига стержни под особым давлением и температурой заполняются жиром. Это необходимо для придания им необходимых пишущих свойств: интенсивности черты, легкости скольжения, качества заточки, легкость стирания ластиком. В зависимости от требуемого значения твердости стержня могут применяться: саломас, кондитерский жир или даже пчелиный и карнаубский воск.

Выходная продукция участка производства стержней.

После этого стержни попадают на сборку. Вот на таких станках подготавливаются дощечки для карандашей. В них выпиливаются канавки под установку пишущих стержней.

Режущая часть станка вытачивает канавки в дощечках.

Дощечки автоматически поступают в такую вот обойму.

После этого на другом станке стержни укладываются в заранее подготовленные дощечки.

После укладки половинки дощечек склеиваются клеем ПВА, и их оставляют сохнуть под прессом. Суть этой операции в том, что сам стержень не приклеивается к дощечкам. Его диаметр больше, чем диаметр канавки, и для того чтобы конструкция замкнулась – необходим пресс. Стержень же будет держаться в древесине не за счет клея, а за счет натяга деревянной оболочки (специально созданного таким образом преднапряжения в конструкции карандаша).

После высыхания заготовку распиливают специальными фрезами на отдельные карандаши.

Карандаши постепенно распиливаются за несколько циклов обработки.

На выходе получаются уже готовые, но не окрашенные карандаши.

Уже на этом этапе закладывается форма карандаша за счет типа профиля режущей фрезы.

Далее на специальных линиях проходит огрунтовка поверхности карандаша. При покраске карандашей применяются эмали, изготовленные на самом заводе. Эти эмали производятся из безопасных для человека компонентов.

Линия по покраске карандашей.

Я думаю, что в магазинах мы много раз видели подарочные карандаши, окрашенные красочными разводами. Оказывается, чтобы их так окрасить, применяется целая специально разработанная технология. Вот небольшой фрагмент процесса их покраски.

При посещении покрасочного цеха мне довелось увидеть партию карандашей для поставки правительству РФ нового образца. Кончик карандаша символизирует наш государственный флаг. Карандаши сохнут в специальных технологических рамках. Регулярность рядов выглядит очень необычно и притягивает.

После покраски карандаши укладывают в партии для отправки на следующие участки фабрики.

Смотреть на тысячи карандашей, покрашенных по фирменной технологии завода, доставляет огромное удовольствие. Это очень необычное зрелище.

Далее на специальном станке проводится заключительная механическая операция — обработка торцов.

Технологическая линия отделки поверхности.

Далее на специальном станке на карандаш наносится маркировка с помощью специального штампа, который прикладывается к каждому карандашу через ленту фольги.

Шкафчик для хранения штампов. Здесь хранятся штампы для всего ассортимента выпускаемой продукции.

При необходимости перед фасовкой карандаши затачивают на специальном станке. На фотографии отображена промежуточная стадия заточки. Меня поразила скорость работы станка. Карандаши падали в поддон непрерывным потоком. Сразу вспомнились все личные неудачные попытки точить карандаши. От этих воспоминаний этот станок начал внушать еще больше уважения.

Фабрика выпускает и вот такие интересные карандаши овальной формы, применяемые при строительстве и ремонте.

Массивы складированных карандашей выглядят очень необычно и притягивающее. Такого больше нигде не увидишь.

На участке упаковки карандаши сортируются и фасуются вручную. Здесь царит особая атмосфера. Люди работают тихо и молча. Многие работники имеют непрерывный стаж работы на фабрике более 40 лет.

На фабрике есть своя оснащенная лаборатория, в которой испытывается продукция в течении всего производственного цикла и отрабатываются новые технологии производства. На снимке – прибор Амслера для определения сопротивления на излом пишущих стержней.

Перед уходом я зашел в комнату с демонстрационными стендами продукции фабрики. Эмблема фабрики вызывает какую-то ностальгию. Ведь эти карандаши знакомы каждому из нас с детства.

Фабрика выпускает несколько линий продукции. Профессиональная серия карандашей для художников, декораторов и дизайнеров.

Карандаш — Википедия

Цветные карандаши

Каранда́ш (тюрк. karadaş, «кара» — чёрный, «даш» — камень, дословно, — чёрный камень)[1] — инструмент в виде стержня, изготавливаемого из пишущего материала (угля, графита, сухих красок и тому подобного), применяемый для письма, рисования, черчения, маркировки, разметки (в строительстве и на производстве), а также в косметических и других похожих целях. Часто, в целях удобства, пишущий стержень карандаша вставляется в специальную оправу.

Цветные карандаши различных производителей, 1930-е — 1960-е годы

Виды карандашей

Специальные художественные карандаши Строительные карандаши Карандаши с прямоугольным грифелем. «Строительные» или «столярные» Карандаш с ластиком

Карандаши принято делить на простые и цветные. Простой карандаш имеет графитовый грифель и пишет серым цветом с оттенками от светлого до почти чёрного (зависит от твёрдости графита).

Оправа грифеля может быть деревянной, пластиковой, бумажной, верёвочной. Такие карандаши считаются одноразовыми. Иногда на обратном конце карандаша укреплён ластик в обойме.

Новый одноразовый карандаш с деревянной или пластиковой оправой грифеля перед первым применением часто требуется заточить (очинить). В процессе применения грифель изнашивается или ломается, и для продолжения работы требуется повторная заточка. Специально для этого предназначена точилка для карандашей.

Карандаш с деревянной и пластиковой оправой грифеля может иметь круглое, шестигранное, треугольное (с закруглёнными углами) сечение. Строительные карандаши имеют овальное или прямоугольное со скошенными углами сечение и плоский грифель.

Помимо одноразовых карандашей существуют многоразовые механические карандаши со сменными грифелями, удерживаемыми цанговым или другим зажимом.

По маркировке материалов

Графитовые карандаши

Это наиболее распространенные типы карандашей, которые заключены в дерево. Они сделаны из смеси глины и графита, и их темнота варьируется от светло-серого до черного. Их состав позволяет делать самые гладкие штрихи.

Твердые графитовые карандаши

Это сплошные палочки из графита и глиняного композита (как в «графитовом карандаше»), диаметром около обычного карандаша, у которых нет оболочки, кроме обертки или этикетки. Их часто называют «безлесными» карандашами. Они используются главным образом в художественных целях, так как отсутствие корпуса позволяет легче покрывать большие пространства, создавать различные эффекты и обеспечивает большую экономию при использовании всего карандаша. Они доступны в том же диапазоне темноты, что и деревянные графитовые карандаши. Жидкие графитовые карандаши — это карандаши, которые пишут как ручки.

Угольные карандаши

Они сделаны из древесного угля и дают более насыщенный черный цвет, чем графитовые карандаши, но имеют тенденцию к легкому размазыванию и являются более абразивными, чем графит. Сепия и белые карандаши также доступны для двойных техник. Они обычно сделаны из смеси глины и лампы черного цвета, но иногда смешиваются с углем или графитом в зависимости от темноты и производителя. Они производят более черный пигмент, чем графитовые карандаши, но более гладкий, чем древесный уголь.

Цветные карандаши

У них есть воскоподобные ядра с пигментом и другими наполнителями. Несколько цветов часто смешиваются вместе.

Жирные карандаши
  • (могут быть как чёрно-белыми, так и цветными, а также металликами)
  • Они пишут практически на любой поверхности (включая стекло, пластик, металл и фотографии).
  • Наиболее часто встречающиеся жировые карандаши упакованы в бумагу (Berol и Sanford Peel-off), но они также могут быть упакованы в дерево (Staedtler Omnichrom).
Акварельные карандаши

Они предназначены для использования с техникой акварели. Карандаши могут быть использованы для четких, жирных линий. Штрихи, сделанные карандашом, также можно пропитать водой и нанести кистью.

Карандаши различаются по твёрдости грифеля, которая, как правило, указана на карандаше и обозначается буквами М (или B — от англ. blackness (букв. чернота) — мягкий и Т (или H — от англ. hardness (твёрдость) — твёрдый. Стандартный (твёрдо-мягкий) карандаш обозначается сочетаниями ТМ или HB. Буква F (от англ. fine point (тонкость) — это средний тон между НВ и Н. Также нужно отметить, что тон у карандашей одной маркировки может меняться в зависимости от фирмы.[2]

В отличие от Европы и России, в США для указания твёрдости используется числовая шкала.

Таблица соответствия шкал твёрдости
Оттенок США Европа Россия
#1 B М
#2 HB ТМ
#2½ F
#3 H Т
#4 2H
9H 8H 7H 6H 5H 4H 3H 2H H F HB B 2B 3B 4B 5B 6B 7B 8B 9B
Самый твёрдый Средний Самый мягкий

Испытание на твёрдость карандашом

Градуированные карандаши могут использоваться для быстрого теста, который обеспечивает относительные оценки для серии панелей с покрытием, но не может использоваться для сравнения твердости карандаша различных покрытий. Этот тест определяет «твердость карандаша» покрытия как класс самого твердого карандаша, который не навсегда маркирует покрытие, когда оно плотно прижато к нему под углом 45 градусов. Для стандартизированных измерений на рынке существуют карандаши для определения твердости по шкале Мооса.

Процесс производства

Несмотря на кажущуюся простоту карандаша, процесс его производства является комплексным, требует разнообразных материалов для изготовления (в зависимости от способа производства, требований к конечному продукту), а именно: белая глина (каолин), графит, связывающее вещество (из варёного крахмала для графитовых, на основе целлюлозы для цветных), после жарки грифели помещают в масло (кокосовое, подсолнечное), расплавленный воск, парафин, стеарин, жир (пищевые, кондитерские), древесина для дощечек (ольха, тополь (низкое качество), липа (среднее качество), сосна, кедр, джелутонг (высокое качество)), клеи для скрепления (ПВА, синтетические (SV проклейка)), краска (пигменты для грифелей, для конечной покраски).

Всё это делает производство крайне зависимым от поставщиков сырья/ресурсной базы.

Для производства дощечек можно использовать высококачественную древесину — кедр — дерево, которое плодоносит в течение 250 лет своей жизни, после чего начинает постепенно умирать в течение ещё 250 лет, что позволяет использовать такие деревья в производстве, освобождая пространство для молодняка.[3]

История карандаша

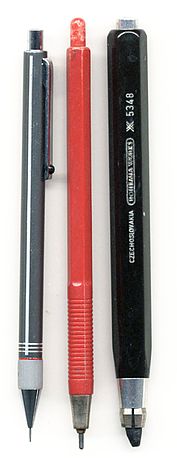

Механические карандаши Грифели для механического карандаша Карандаши «Искусство» 1959 года

Начиная с XIII века художники использовали для рисования тонкую серебряную проволоку, которую припаивали к ручке или хранили в футляре. Такой тип карандаша называли «серебряный карандаш»[4]. Этот инструмент требовал высокого уровня мастерства, так как стереть начертанное им невозможно. Другой его характерной особенностью было то, что со временем серые штрихи, нанесённые серебряным карандашом, становились коричневыми. Существовал и «свинцовый карандаш»[5], который оставлял неброский, но чёткий след, и его часто использовали для подготовительных набросков портретов. Для рисунков, выполненных серебряным и свинцовым карандашами, характерна тонкая штриховая манера. Для примера, подобными карандашами пользовался Дюрер.

Известен также так называемый итальянский карандаш, который появился в XIV веке. Он представлял собой стержень из глинистого чёрного сланца. Затем его стали изготавливать из порошка жжёной кости, скреплённого растительным клеем. Этот инструмент позволял создавать интенсивную и насыщенную линию. Интересно, что художники и сейчас иногда применяют серебряные, свинцовые и итальянские карандаши, когда им нужно добиться определённого эффекта.

Графитные карандаши известны с XVI века. Мощная буря, прошедшая по Англии в местности Камберленд, вывернула с корнями деревья, и тогда местные пастухи обнаружили в обнажившейся земле под вывернутыми корнями некую тёмную массу, которую они посчитали углём, который поджечь, однако, не удалось. Из-за цвета, схожего с цветом свинца, месторождение приняли за залежи этого металла, но и для изготовления пуль новый материал оказался непригоден. Тогда, после разных проб, они поняли, что эта масса оставляет хорошие следы на предметах, и воспользовались этим, чтобы метить своих овец. В дальнейшем они начали производить из него тонкие заострённые на конце палочки и использовали их для рисования. Эти палочки были мягкими, пачкали руки и подходили только для рисования, но не для письма.

В XVII веке графит продавали обычно на улицах. Художники, чтобы было удобнее и палочка не была такой мягкой, зажимали эти графитовые «карандаши» между кусочками дерева или веточками, оборачивали их в бумагу или обвязывали их бечёвкой.

Первый документ, в котором упоминается деревянный карандаш, датирован 1683 годом. В Германии производство графитных карандашей началось в Штайне под Нюрнбергом в 1719 году. Немцы, смешивая графит с серой и клеем, получили стержень не такого высокого качества, но по более низкой цене. В 1758 году столяр Каспар Фабер обосновался также в Штайне и начал с 1761 года своё производство карандашей, что послужило началом истории фирмы Faber-Castell.

В 1789 году учёный Карл Вильгельм Шееле доказал, что графит является материалом из углерода. Он же и дал нынешнее название материалу — графит (от др.-греч. γράφω — пишу). Поскольку графит в конце XVIII века использовался для стратегических целей, например, для производства тигля для пушечных ядер, английский парламент ввёл строжайший запрет на вывоз драгоценного графита из Камберленда. Цены на графит в континентальной Европе резко возросли, так как на тот момент лишь графит из Камберленда считался исключительным для писания. В 1790 году венский мастер Йозеф Хардмут смешал пыль графита с глиной и водой и обжёг эту смесь в печи. В зависимости от количества глины в смеси он смог получить материал различной твердости. В том же году Йозеф Хардмут основал предприятие по выпуску карандашей Koh-i-Noor Hardtmuth, названое в честь алмаза «Кохинур» (перс. کوہ نور‎کوہ نور — «Гора света»). Его внук Фридрих фон Хардмут усовершенствовал рецептуру смеси и в 1889 году смог производить стержни с 17 различными степенями твердости.

Независимо от Хартмута, в 1795 году французский учёный и изобретатель Никола Жак Конте получил подобным методом стержень из пыли графита. Хартмут и Конте являются в равной степени прародителями современного карандашного стержня. До середины XIX века эта технология получила широкое распространение по всей Европе, что привело к возникновению таких Нюрнбергских известных карандашных фабрик, как Staedtler, Faber-Castell, Lyra и Schwan-Stabilo. Шестигранную форму корпуса карандаша предложил в 1851 году граф Лотар фон Фабер-Кастель, владелец фабрики Faber-Castell, заметив, что карандаши круглого сечения часто скатываются с наклонных поверхностей для письма. Эта форма производится до сих пор различными производителями.

В современных грифелях используются полимеры, которые позволяют добиваться нужного сочетания прочности и эластичности, дают возможность изготавливать очень тонкие грифели для механических карандашей (до 0,2 мм).

Почти две трети материала, составляющего простой карандаш, уходит в отходы при его заточке. Это натолкнуло американца Алонсо Таунсенда Кросса на создание в 1869 году механического карандаша. Графитный стержень размещался в металлической трубке и мог по необходимости выдвигаться на соответствующую длину. Это изобретение повлияло на развитие целой группы товаров, использующихся сегодня повсеместно. Самой простой конструкцией является цанговый механический карандаш с грифелем 2 мм, где стержень удерживается металлическими прижимами — цангами. Отжимаются цанги при нажатии кнопки на конце карандаша, что позволяет пользователю выдвинуть грифель на регулируемую длину. Современные механические карандаши более совершенны — при каждом нажатии кнопки происходит автоматическая подача небольшого участка грифеля однонаправленным толкателем, он же вместо цанг придерживает грифель. Такие карандаши не нужно затачивать, они снабжены встроенным (как правило, под кнопкой подачи грифеля) ластиком и имеют различную фиксированную толщину линии (0,2 мм, 0,3 мм, 0,5 мм, 0,7 мм, 0,9 мм, 1 мм).

В XXI веке каждый год производится 15—20 млрд карандашей, для чего вырубается 60—80 тысяч деревьев[6].

Самый большой карандаш (размером 7,91 м и весом 446,36 кг), изготовленный в 2001 году, расположен в Деруэнтском музее карандаша (Великобритания)[7].

Копировальные карандаши

В прошлом выпускался особый вид графитных карандашей — копировальные (обычно называемые «химическими»). Для получения нестираемых следов в стержень копировального карандаша добавлялись водорастворимые красители (эозин, родамин или аурамин). Заполненный химическим карандашом документ смачивался водой и прижимался особым прессом (упоминается, скажем, в «Золотом телёнке») к чистому листку бумаги. На нём оставался (зеркальный) отпечаток, который подшивали в дело.

Копировальные карандаши широко использовались и в качестве дешёвой и практичной замены чернильных ручек.

Изобретение и распространение шариковых ручек и копировальной бумаги обусловило снижение и прекращение производства такого вида карандашей.

См. также

Примечания

Литература

Ссылки

Как делают карандаши ⋆ Как это сделано

Каждый из нас с ранних лет, занимаясь творчеством, или же на школьных уроках сталкивался с таким предметом как карандаш. Чаще всего люди относятся к нему как к чему-то обычному, как к простой и полезной вещи. Но мало кто задумывался, насколько сложен технологический процесс его производства.

Между прочем, при производстве карандаш проходит через 83 технологические операции, при его изготовлении используется 107 видов сырья и материалов, а цикл производства составляет 11 дней. Если на все это еще посмотреть со стороны целой линейки продукции, то рисуется сложное налаженное производство с тщательным планированием и контролем.

Для того чтобы увидеть своими глазами процесс производства карандашей, мы отправляемся на Московскую фабрику имени Красина. Это старейшее карандашное производство в России. Фабрика основана в 1926 году при поддержке правительства.

Основной задачей правительства была ликвидация безграмотности в стране, а для этого необходимо было сделать канцелярские принадлежности доступными. После развала Советского Союза фабрика Красина осталась единственным производителем карандашей на территории СНГ с полным циклом производства. Это значит, что на фабрике производится все – от грифеля до конечной продукции – карандашей. Давайте поближе познакомимся с процессом производства карандашей.
Для производства карандашей на фабрику поступают специально обработанные и уложенные дощечки из липы. Но перед тем как они будут задействованы, необходимо сделать пишущие стержни.

Перейдем в цех изготовления карандашных стержней. Пишущие стержни изготавливаются из смеси глины с графитом. Подготовка необходимой смеси начинается с таких вот технологических установок, где производится измельчение глины. Измельченная глина по конвейеру отправляется на следующий участок производства.

На следующем участке установлены специальные мельницы, где глина более мелко размалывается и смешивается с водой.

Установки для приготовления смеси глины с графитом. Здесь смесь для будущих стержней избавляется от примесей и готовится к дальнейшей переработке.

Стоит отметить, что при производстве грифелей используются только природные вещества, что позволяет считать производство экологически чистым. Установка для прессования смеси. Из получаемых полуфабрикатов получают стержни. Отходов у производства фактически нет, так как они их используют вторично.

На этом участке производства получают уже сами стержни, но, чтобы они попали в карандаш, над ними будет проведен еще ряд технологических операций.

Сама технология получения стержней – напоминает экструдирование. Тщательно подготовленную и перемешанную массу выдавливают через специальный штамп с отверстиями.

После этого заготовки для пишущих стержней укладывают в специальную тару.

И сушат в шкафу в течении 16 часов.

После этого стержни тщательно сортируют вручную.

Так выглядит рабочее место по сортировке стержней. Это очень сложная и кропотливая работа. За настольной лампой спят кошки.

После сортировки стержни прокаливаются в специальном шкафу. Температура отжига составляет от 800 до 1200 градусов Цельсия и напрямую влияет на конечные свойства стержня. От температуры зависит твердость карандаша, которая имеет 17 градаций – от 7Н до 8В.

После отжига стержни под особым давлением и температурой заполняются жиром. Это необходимо для придания им необходимых пишущих свойств: интенсивности черты, легкости скольжения, качества заточки, легкость стирания ластиком. В зависимости от требуемого значения твердости стержня могут применяться: саломас, кондитерский жир или даже пчелиный и карнаубский воск.
Выходная продукция участка производства стержней.

После этого стержни попадают на сборку. Вот на таких станках подготавливаются дощечки для карандашей. В них выпиливаются канавки под установку пишущих стержней.

Режущая часть станка вытачивает канавки в дощечках.

Дощечки автоматически поступают в такую вот обойму.

После этого на другом станке стержни укладываются в заранее подготовленные дощечки.

После укладки половинки дощечек склеиваются клеем ПВА, и их оставляют сохнуть под прессом. Суть этой операции в том, что сам стержень не приклеивается к дощечкам. Его диаметр больше, чем диаметр канавки, и для того чтобы конструкция замкнулась – необходим пресс. Стержень же будет держаться в древесине не за счет клея, а за счет натяга деревянной оболочки (специально созданного таким образом преднапряжения в конструкции карандаша).

После высыхания заготовку распиливают специальными фрезами на отдельные карандаши.

Карандаши постепенно распиливаются за несколько циклов обработки.

На выходе получаются уже готовые, но не окрашенные карандаши.

Уже на этом этапе закладывается форма карандаша за счет типа профиля режущей фрезы.

Далее на специальных линиях проходит огрунтовка поверхности карандаша. При покраске карандашей применяются эмали, изготовленные на самом заводе. Эти эмали производятся из безопасных для человека компонентов.

Линия по покраске карандашей.

Я думаю, что в магазинах мы много раз видели подарочные карандаши, окрашенные красочными разводами. Оказывается, чтобы их так окрасить, применяется целая специально разработанная технология. Вот небольшой фрагмент процесса их покраски.

При посещении покрасочного цеха мне довелось увидеть партию карандашей для поставки правительству РФ нового образца. Кончик карандаша символизирует наш государственный флаг. Карандаши сохнут в специальных технологических рамках. Регулярность рядов выглядит очень необычно и притягивает.

После покраски карандаши укладывают в партии для отправки на следующие участки фабрики.

Смотреть на тысячи карандашей, покрашенных по фирменной технологии завода, доставляет огромное удовольствие. Это очень необычное зрелище.

Далее на специальном станке проводится заключительная механическая операция — обработка торцов.

Технологическая линия отделки поверхности.

Далее на специальном станке на карандаш наносится маркировка с помощью специального штампа, который прикладывается к каждому карандашу через ленту фольги.

Шкафчик для хранения штампов. Здесь хранятся штампы для всего ассортимента выпускаемой продукции.

При необходимости перед фасовкой карандаши затачивают на специальном станке. На фотографии отображена промежуточная стадия заточки.
Меня поразила скорость работы станка. Карандаши падали в поддон непрерывным потоком. Сразу вспомнились все личные неудачные попытки точить карандаши. От этих воспоминаний этот станок начал внушать еще больше уважения.

Фабрика выпускает и вот такие интересные карандаши овальной формы, применяемые при строительстве и ремонте.

Массивы складированных карандашей выглядят очень необычно и притягивающее. Такого больше нигде не увидишь.

На участке упаковки карандаши сортируются и фасуются вручную. Здесь царит особая атмосфера. Люди работают тихо и молча. Многие работники имеют непрерывный стаж работы на фабрике более 40 лет.

На фабрике есть своя оснащенная лаборатория, в которой испытывается продукция в течении всего производственного цикла и отрабатываются новые технологии производства. На снимке – прибор Амслера для определения сопротивления на излом пишущих стержней.

Перед уходом я зашел в комнату с демонстрационными стендами продукции фабрики. Эмблема фабрики вызывает какую-то ностальгию. Ведь эти карандаши знакомы каждому из нас с детства.
Фабрика выпускает несколько линий продукции. Профессиональная серия карандашей для художников, декораторов и дизайнеров.

Образцы карандашей поставляемых правительству РФ. Для оформление карандашей выбран рисунок под цвет стандартных малахитовых настольных приборов работников правительства РФ. Но кроме этого они имеют и другие отличия от обычных карандашей: во-первых их форма выполнена с максимальным учетом эргономики руки взрослого человека, а кроме того в них применяется особый стержень типа «люмограф» для пометок на полях и в ежедневнике, он не размазывается рукой, но хорошо стирается ластиком без повреждения бумаги.

Карандаши для инженерного черчения:

Оригинальная сувенирная продукция фабрики.

Посещение фабрики было очень увлекательным и познавательным. Мне было очень интересно увидеть, сколько оригинальных технологий и труда вкладывается в изготовление казалось бы такого простого предмета как карандаш.

Я хочу выразить огромную благодарность главному технологу производства Марине за помощь и разъяснение технологических процессов на производстве. В конце посещения фабрики, ее руководство подарило редакции свои фирменные карандаши, в том числе и поставляемые правительству Российской Федерации.

Небольшое видео о том, как делают карандаши.

Источник

Comments

No comments yet. Why don’t you start the discussion?

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
