Саморезы как изготавливают: Как изготавливаются саморезы?

Содержание

Как изготавливаются саморезы?

Schraube в переводе обозначает саморез или шуруп. Это крепежный элемент, который вкручивается в мягкие материалы и самостоятельно проделывает отверстие нужного диаметра. Для установки самореза и его использования как крепежа не требуется никакого дополнительного оборудования, которое проделывает отверстие.

Виды саморезов

На стержне каждого шурупа присутствует резьба. Благодаря ей, он деформирует материал и вкручивается в него на глубину всей оси. Резьба в разных саморезах, которые предназначены для вкручивания в разный материал существенно отличается. В частности, разница определяется шагом резьбы и высотой каждого витка по отношению к линии оси. По применению саморезы можно отличить на метизы для металла (частая резьба) и дерева (более редкая резьба). Витки самореза могут быть накручены до середины изделия или на всей длине его оси.

Шуруп может иметь разную длину. Все зависит от функций, которые он должен выполнять. Длинна может варьироваться от 4мм до 170мм. В зависимости от длины различается и толщина самореза. Такая разница в размерах саморезов обусловлена разнообразностью их применения.

Помимо длины, для разных целей используются саморезы с разными головками. Шляпка является очень важным элементом и может быть такой конфигурации, как:

•                    Шляпка потай. Такой тип шляпки полностью скрывается на поверхности материала. О7н не заметен и сохраняет эстетический вид. На некоторых поверхностях, при необходимости, такая шляпка может шпаклеваться и скрываться совсем;

•                    Двойной потай. Используется на материале, где есть необходимость скрыть шляпку самореза, и при этом требуется усиленная выдержка на нагрузку. Такой шуруп может вкручиваться или монтироваться ударными способами;

•                    Усеченный потай. Саморез со скрытой головкой, который позволяет плотно прижать элемент к поверхности. Это происходит за счет более длинного насечения резьбы на ось самореза.

Такой тип также устраняет вероятность самораскручивания;

•                    Потай-Родок. Используется такой саморез наиболее часто для закрепления гипсокартона. Такая шляпка предупреждает вырывание листа гипсокартона;

•                    Полукруглая шляпка. Применяется в тех работах, где не нужно обеспечивать ровность поверхности. Головка позволяет выдерживать более увеличенные нагрузки на скрепляемые элементы;

•                    Полукруглая шляпка с пресс-шайбой. Листовые материалы успешно удерживаются без повреждения и деформации, благодаря такой шляпке на саморезе. Такая шляпка меньше, чем обычная полукруглая и при этом выносит более серьезные нагрузки;

•                    Шляпка узким цилиндром. Шляпка утапливается в поверхности и при этом выдерживает номинальные нагрузки;

•                    Шляпка в форме трапеции. Увеличенная поверхность усиливает возможности самореза выдерживать нагрузку;

•                    Шестигранная шляпка. Монтируется с помощью специальных шестигранных ключей. Является одним из самых распространенных видов саморезов;

•                    Шестигранная шляпка с пресс-шайбой. Отличается увеличенной несущей поверхностью, в отличии от стандартной шестигранной шляпки.

Помимо конфигурации, шурупы отличаются по надрезам на шляпке. Некоторые из них адаптированы под крестовую отвертку, другие под ровную. Также выделяют саморезы с комбинированной шляпкой и адаптированной под шестигранник (внутренний и внешний).

Технология производства шурупов и саморезов

Саморезы небольшого диаметра, не превышающего 10-12мм, изготавливаются по следующему алгоритму.

С применением стали СТ 08 КП или СТ 10 КП изготавливаются саморезы на производстве. На первом этапе производится заготовка. В специальном станке формируется головка самореза, которая выбрана для его конфигурации и также длинна самороеза. Толщина заготовляемой болванки зависит от толщины проволоки, из которой изготавливается саморез.

После заготовления болванке производство самореза переходит на следующий этап. На нем нарезается резьба на стержне самореза. Это проводится с помощью аппарата по нарезанию резьбы. Аппарат работает по принципу бункера из которого поочередно поступают саморезы на нарезание резьб. Нарезание осуществляется посредством специализированных плашек, которые насекают необходимый шаг резьбы.

Для саморезов с более широким диаметром используют другие методы производства. Для более широкого и длинного самореза нельзя не использовать термическую обработку. Чтобы такой шуруп выдерживал большие нагрузки, необходимо закалить его и тем увеличить его износостойкие характеристики.

На этапе формирования болванки у саморезов, адаптированных на большую нагрузку, формируют специальное сверло на конце. Оно позволяет более легко вкручивать изделие в материал.

Второй этап производства саморезов предполагает также нарезку резьбы с помощью аппарата нарезки и специальных плашек. После этого саморезы поддаются закалке. Это поверхностная процедура, которая закаливает саморез до твердости 5ед. по HRC. Проводится закаливание по строгим требованиям к составу стали. Также необходимо соблюдать строгие стабильные условия закаливания. К ним относятся температурные показатели и другие показатели. Только соблюдая эти правила можно получить качественный крепёж, который выдержит обозначенную нагрузку.

После закалки с каждого произведенного самореза необходимо снять продукты отходы закалки. Для этого используют обычную техническую воду. Этот этап может поводится несколько раз.

В заключении саморезы поддаются мерам, защищающем их от коррозии. Для нанесения защитного слоя используют оксидирование, цинкование и фосфатирование.

Упаковка готовой продукции (метрическая шпилька)

После того, как саморезы сделаны, они проходят проверку на соответствие ГОСТу. Если все проверки прошли успешно, и товар соответствует заявленным характеристикам, то производство переходит к процессу упаковки готовой продукции.

На сайте Машкрепеж Вы найдете большой ассортимент крепёжных изделий: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие.


Please enable JavaScript to view the comments powered by Disqus. comments powered by

Саморезы. Виды и особенности. Применение и работа Статьи.

Саморезы являются одним из видов крепежных деталей, состоящие из металлического стержня, на котором имеется острая резьба, и головки, в которую вставляется инструмент для совершения вращательного движения. Эти детали широко применяются во время строительных работ, и отличаются по назначению, форме и другим параметрам. Для разных работ используются разные виды саморезов, поэтому для правильного их применения необходимо подробно изучить их назначение.

Считается, что саморез – это тот же шуруп, только в современном исполнении. В старые времена все крепления выполнялись шурупами. Сначала сверлили отверстие, а после этого вкручивали в него шуруп. В отличие от крепления шурупами, саморезы не нуждаются в такой дополнительной подготовке, связанной со сверлением отверстия.

Их можно вкручивать шуруповертом или обычной отверткой в любую подходящую поверхность.

Внешние отличия этих двух крепежных элементов незначительны. У шурупа в верхней части под головкой имеется гладкая часть стержня без резьбы, а у самореза резьба присутствует на всем стержне до самой шляпки. Несведущий человек сразу не обратит внимания на эти особенности, и не найдет различий. В магазинах мелкие саморезы продаются по весу, однако, крупные образцы реализуются поштучно.

Разновидности

В строительных и хозяйственных магазинах представлен большой ассортимент самонарезающих винтовых деталей (официальное название саморезов) по назначению, материалу, форме и другим параметрам. Чтобы разобраться в их особенностях, необходимо рассмотреть этот вопрос подробнее. Покупая такие крепежные элементы, каждый потребитель ориентируется на определенные задачи, поставленные этим изделиям.

Саморез по металлу с острым концом

Внешне такие крепежные детали напоминают обычные классические шурупы времен Советского Союза. Они производятся из прочной стали, и имеют мелкую нарезку резьбы, в отличие от саморезов по дереву.

Обычно диаметр таких крепежных деталей находится в пределах от 3 до 5 мм, в зависимости от длины стержня. Производители изготавливают такой крепеж со следующими характеристиками:

  • При длине 10-50 мм шаг резьбы составляет 5 мм.
  • Если длина 60-100 мм, то шаг 10 мм.
  • Саморезы длиной 110-120 мм имеют резьбовой шаг 15 мм (редкий вид).
  • При длине 125-220 мм шаг резьбы 20 мм.

Эта информация ориентировочная, и каждый производитель крепежных изделий самостоятельно определяет их параметры.

ля крепления листового металла толщиной до 2-х мм не требуется предварительное сверление отверстия, острый конец самореза способен самостоятельно выполнить отверстие. Если толщина металла больше, необходимо сверлить отверстие, уменьшенное на 2-3 мм, по сравнению с диаметром самого крепежного элемента. Это позволяет обеспечить хорошую прочность соединения.

Саморезы по металлу изготавливают из высокопрочной стали, и покрываются снаружи специальным защитным покрытием, имеющим золотистый или черный цвет, а также блестящий металлический вид.

Саморезы со сверловым наконечником

Отличительной особенностью таких деталей от других видов является:
  • Наличие наконечника в виде сверла.
  • Головка в виде пресс-шайбы или конуса.

Для применения таких деталей нет необходимости в сверлении отверстий. Сверловой наконечник способен сделать проход для резьбового стержня, подобно сверлу. Форма головки позволяет плотно закрыть место крепления и надежно его закрепить.

Самонарезные винты по дереву

Они имеют свою особенность в виде крупного шага резьбы. Дерево является неплотным податливым материалом, поэтому и шаг резьбы на стержне сделан больше. Величина диаметров саморезов по дереву такая же, как и по металлу. Длина может достигать 200 мм. В быту такие мелкие детали с черным покрытием называют «семечками», по их внешнему сходству с семенами подсолнечника.

При вкручивании самонарезных винтов по дереву не требуется сверление отверстия. Но если их толщина 5 мм, а длина около 20 см, то рекомендуется предварительно подготовить отверстие.

Цвет покрытия бывает разнообразным, и выполняется с помощью различных цветных эмалей, поэтому для каждого случая нетрудно выбрать нужный цвет. Этими саморезами можно фиксировать детали из пластмассы и других подобных материалов. Существуют также универсальные самонарезные винты, которые можно использовать для крепления деталей из любых доступных материалов.

Мебельный конфирмат

Название деталей говорит о том, что они используются для сборки мебели. Они имеют стандартную длину 50 мм, и закручиваются в заранее приготовленный канал, так как конец детали неострый.

Мебельный саморез имеет головку с внутренним углублением для специального ключа. Диаметр винта по всей длине одинаков, однако перед головкой имеет небольшое утолщение.

Современные модели мебельных шкафов производятся из ДСП, МДФ и других подобных материалов. Сборка такой мебели выполняется мебельным конфирматом, имеющим высокий профиль резьбы и тонкую головку, что в результате обеспечивает высокую надежность фиксации. Также пазы, предназначенные для ключа, закрываются декоративными заглушками, чтобы замаскировать головку винта на красивой поверхности мебели.

Винты-саморезы с пресс-шайбой на головке

Такое исполнение было частично рассмотрено в разделе крепежных элементов со сверловым наконечником. Однако, этот вид стоит выделить отдельно, ввиду его особенности – повышенной площади контакта головки. Пресс-шайба способствует плотному прилеганию и надежному скреплению деревянных деталей или металлической жести, не превышающей толщину 1,1 мм. Цвет таких самонарезных винтов с пресс-шайбой чаще всего серебристый.

Шестигранный саморезный винт

По внешнему виду он напоминает обычный болт, но имеет свои отличительные особенности:
  • Редкая резьба нарезки.
  • Конец винта не слишком острый.

Основное использование такого изделия состоит в креплении крупных элементов и массивных деталей мебели. Его можно вкручивать в деревянную поверхность, а с применением дюбеля – даже в бетон. При этом диаметр дюбеля выбирается в два раза больше самореза.

Для ввертывания шестигранного винта используются гаечные ключи разного размера, соответствующего размеру головки под ключ.

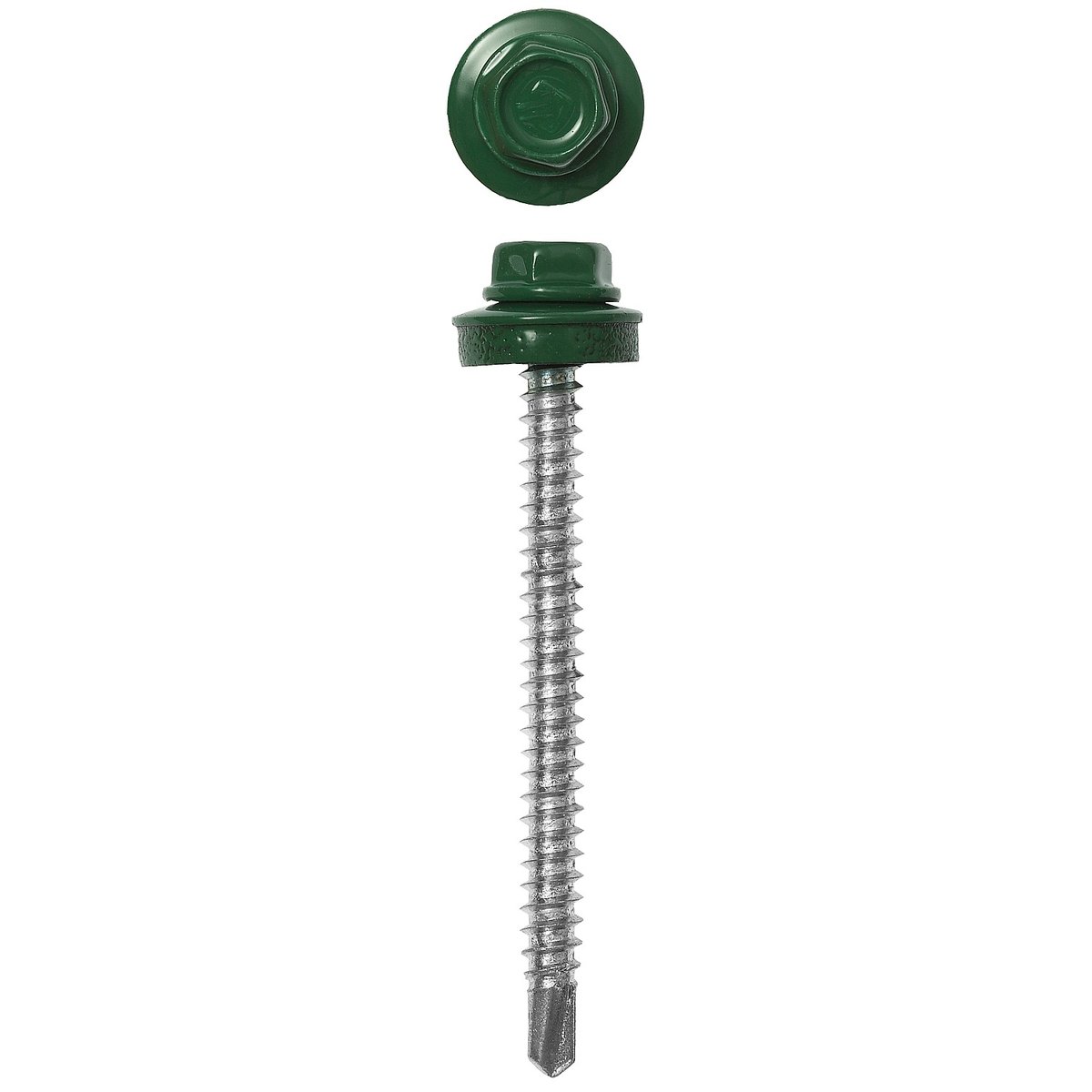

Кровельные саморезы

Эти самонарезные изделия имеют свои особенности:
  • Под шляпкой установлена резиновая шайба.
  • Головка выполнена шестигранной формы.
  • Конец резьбового стержня имеет сверловой наконечник.

Размеры шестигранной шляпки обычно изготавливают в двух исполнениях под гаечный ключ на 8 и 10 мм.

Назначение резиновой шайбы
  • Используется в качестве изолирующей прокладки, обеспечивающей герметичность отверстия от проникновения влаги под головку.
  • Вспомогательное эластичное уплотнение.

Кровельные самонарезные винты изготавливаются в широкой цветовой гамме, соответствующей цветам материала кровли, длиной 19-100 мм.

Антивандальные нарезные изделия

Эти винты по внешнему виду похожи на другие исполнения. Но если внимательно их рассмотреть, то имеются некоторые отличия.

Форма пазов на головках может быть различной, и не подходит для простого стандартного инструмента. Это могут быть различные звездочки, многогранники и т.д.

Как открыть замок саморезом

На некоторые виды навесных замков не стоит надеяться, так как их легко взломать.

Чтобы проверить, как можно взломать такой замок, нужно повесить его на удобное место, и закрыть на ключ. Берем самый обычный саморез и просто вкручиваем его в цилиндр замка шуруповертом.

Теперь берем обычный гвоздодер и выдергиваем из замка саморез вместе с внутренностями секретки.

Цилиндр вырвался из замка простым гвоздодером.

Поэтому не стоит надеяться на данный вид замков, так как они ненадежны.

Пример для расчета стоимости

Цена самонарезных крепежных изделий в разных торговых точках может определяться как поштучно, так и за килограмм, в зависимости от размеров изделий и продающей организации. Упаковки могут состоять из 100-3000 штук саморезов. Их цена зависит от цвета и размера. Простые блестящие изделия стоят дешевле, в отличие от цветных. В одном кг может содержаться до 330 изделий, в зависимости от размера.

Саморез является универсальной крепежной деталью, с помощью которой кроют крыши из различных материалов. Перед их приобретением следует произвести расчет их количества. При этом нужно учесть нагрузку на кровлю от ветра, поэтому нужно сделать небольшой запас по количеству. Кровля крыши из профнастила производится путем крепления во впадинах саморезами необходимого размера.

Требовательные саморезы: нюансы производства | Гвозди — Электроды оптом — Сетка рабица изготовление

Саморезы появились сравнительно недавно, эти чудо-шурупы стали производить в конце прошлого века. Саморезы, в отличие от обычных шурупов, не требуют предварительного сверления отверстия и входят в материал сами. На словах разница невелика, однако на деле весьма ощутима! Когда речь идёт о нескольких шурупах, просверлить отверстие не так и сложно. Но когда приобретают саморезы оптом трудно представить, сколько бы времени ушло на подготовку отверстия под каждый из них!

Большинство предлагаемых на нашем рынке саморезов изготовлено в Тайване. Некоторые российские предприятия, закупив производственные линии с целью производить и реализовывать саморезы оптом, столкнулись с неожиданным препятствием. Оказалось, что металл для изготовления саморезов годится не любой. Даже небольшие несоответствия с требуемым качеством сырья приводят к тому, что саморезы получаются если и не бракованные, то неконкурентоспособные. Металл нужного качества в России выпускается, но в небольшом количестве, соответственно и цена на него высока. Однако некоторые российские предприятия осваивают выпуск этой продукции. Это ООО Кронос (Владимир), Маяк (Самара), ЗАО Универсальный метизный завод (Москва) и другие.

Тем, кто закупает саморезы оптом, не помешает некоторая осведомлённость об особенностях производства этой группы метизов.

После штамповки и нарезки резьбы саморезы закаливаются. Именно этот этап выдвигает особые требования к качеству металла, если он нестабилен для закалки, то и саморезы получатся некачественные.

Как правило, саморезы изготавливаются из высокоуглеродистой стали и покрываются антикоррозийным покрытием, либо делаются из нержавейки. Защищённость от коррозии зависит от типа покрытия метиза. Саморезы чёрного цвета – чёрные саморезы – не имеют покрытия и, соответственно, никак не защищены. Наиболее часто применяется цинковое покрытие, такие саморезы имеют серебристый блестящий цвет. Немного уступает цинковому оксидированное покрытие. Цвет метизов, в зависимости от режима нанесения покрытия, может варьироваться от серого до блестящего чёрного. Встречаются и окрашенные саморезы, в основном кровельные.

Технологические линии для производства саморезов достаточно дороги, но сами по себе не обеспечивают качества продукции. Таким образом, на первое место выходит качество сырья. Качественные метизы можно изготовить только из качественного металла.

Саморезы и шурупы | ЦКИ

Отличия саморезов и шурупов

ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия. Из этого определения становится ясно, что шуруп вворачивается в предварительно подготовленное отверстие и используется для крепления на деревянных или пластмассовых основах. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускались и выпускаются отечественной метизной промышленностью и поныне.


Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп», но имеют существенные отличия:

  • принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
  • использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.



В результате существенно расширились функциональные возможности этих изделий:

  • стала возможна их установка без предварительного сверления отверстий, что существенно упрощает и ускоряет процесс монтажа закрепляемых изделий;
  • расширился круг материалов, в которые можно устанавливать эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.


Столь значительные отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче – саморезами.




Основные конструктивные элементы шурупов или саморезов это:

  • головка – часть крепежного изделия, имеющего стержень, служащая для передачи крутящего момента и образования опорной поверхности;
  • шлиц – углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
  • стержень с резьбой;
  • конец.


Основные типы головок саморезов и шурупов

Использование того или иного типа головки определяется условиями и особенностями монтажа. Наиболее часто употребляются следующие типы головок:

  • шестигранная – с плоской опорной поверхностью, выступающая над плоскостью установки; применяется в основном на шурупах больших размеров или при креплении к металлическим основам, то есть в случаях, когда требуется передача значительных крутящих моментов;
  • полукруглая – с плоской опорной поверхностью, выступающая над плоскостью установки;
  • цилиндрическая со сферой, с плоской опорной поверхностью, выступающая над плоскостью установки;
  • потайная – с конической опорной поверхностью, утапливающаяся в плоскость установки;
  • потайная – с конической опорной поверхностью и зенкующими кромками на ней, утапливающаяся в плоскость установки; зенкующие кромки подготавливают углубление под установку изделия «в потай»;
  • полупотайная – с конической опорной поверхностью, частично выступающая над плоскостью установки; часто используется в декоративных целях;
  • потайная рожковая – с вогнутой опорной поверхностью, утапливающаяся в плоскость установки; незаменима при креплении гипсокартонных плит, т. к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;
  • плоская с прессшайбой – с опорной поверхностью, выступающая над плоскостью установки;
  • в виде колец и крючков разной конфигурации, выступающих за плоскость установки;
  • в виде стержня с метрической резьбой, выступающим за плоскость установки.




Основные типы шлицов саморезов

Существуют следующие типы шлицов саморезов:




Основные размеры шлицов саморезов Phillips, Pozidrive, TORX

Каждый из основных типов шлицев также различается и по размерам. При этом для каждого типа шлица образуется стандартизованный и пронумерованный ряд:

  • шлицы Phillips: Ph0, Ph2, Ph3, Ph4, Ph5;
  • шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
  • шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, которое уменьшает его износ, снижает вероятность «срыва». Это дает возможность приложить большее крутящее усилие к инструменту.



Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)





Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита. В противном случае возможен быстрый износ или даже разрушение элементов привода.




Основные типы резьбы саморезов

В зависимости от того, какие материалы необходимо соединить, выбирают саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:

  • диаметр;
  • шаг;
  • количество заходов.


Но кроме них существенное влияние на самонарезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше указанный угол, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонарезающие свойства.


Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144 -80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.

Современные саморезы изготавливаются с углом α=45º и меньше. Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п

Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981…7983), изготавливаются с большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.
Саморезы по металлу относятся к высоко стандартизованным изделиям и их резьбы изготавливаются по стандартам ISO 1478, EN 2478, DIN 7970. В чертежно-конструкторской документации перед диаметром их резьбы ставятся буквы ST (SCREW THREADS).


В таблице представлены основные размеры для острого (тип C) и притупленного (тип F) концов.

Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.






Основные типы концов саморезов

В зависимости от технологии установки, саморез следует выбирать с тем или иным концом. Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.


У традиционных шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40о.

У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26…280.
У широко распространенных универсальных еще меньше: 20…300.


Для повышения самонарезающих свойств применяются специальные конструкции конца.

Наиболее эффективны в этом плане саморезы с буром (сверлоконечные). Они действуют при установке, как последовательно работающие сверло и саморез. Сперва сверло создает в материале основы отверстие, а затем в него вворачивается саморез. Таким образом, установка происходит как единая операция ввинчивания.


Резьбонарезающий винт имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.



Конец на трехгранном стержне с заходной часть и плавным сбегом резьбы характерен для так называемого резьбовыдавливающего винта. Его вворачивают в гладкое отверстие, в котором он сам раскатывают соответствующую резьбу. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом.




Конец сверлоконечного шурупа типа Flügel, предназначенного для крепления дерева к металлу, имеет специальные крылышки на переходной части от сверлильного острия к резьбе. Они проделывают отверстие в древесине и срезаются на металлической поверхности. Далее наружная резьба шурупа формирует в металле ответную резьбу.



Размеры саморезов и шурупов

Основными для шурупов и саморезов являются два размера: диаметр и длина.

За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.



При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.

Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.


Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.




Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.

Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.

Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.





Понравился материал?

Виды саморезов и их назначение

Саморезы: виды и различия

Как выбрать правильный саморез?

Среди большого разнообразия крепежей сложно не запутаться. Саморезы и шурупы – крепежные элементы, состоящие из стержня с острой резьбой и головки. Они разные по длине, толщине, материалу, форме, назначению. Для определенного типа работ применяются конкретные саморезы. Есть, конечно, универсальные крепежи, но они далеко не всегда подойдут и надежно закрепят тот или иной материал. Давайте более детально рассмотрим их назначение.

В чем отличие самореза от шурупа? Главное отличие — в резьбе. Ствол самореза состоит целиком из резьбовой части или имеет длину гладкой части короче, чем резьбовая. Наконечник самореза острее конца шурупа. Шурупы изготавливаются из мягких видов стали, саморезы – из твердых.

Современные саморезы производятся из специальной закаленной стали и защищены от коррозии. За счет поверхностной обработки метизы выпускаются разных цветов. Чаще всего они бывают оцинкованные (желтого и серебристого цвета) или черные (оксидированные или фосфатированные).

По области применения саморезы различаются на следующие:

  • Для деревянного материала

  • Для гипсокартона

  • Для металлических листов

  • Для сэндвич-панелей

  • Для оконных профилей

Саморезы по дереву и пластику

От всех остальных отличаются редким шагом резьбы. Крепежи для дерева выглядят как ствол с редкой резьбой и потайной головкой, шляпка легко утапливается в дереве и не мешает дальнейшей поверхностной обработке материала. Редкий шаг на винте сделан с учетом структуры деревянных материалов, чтобы избежать крошения дерева и более надежного крепления.

Используются в качестве крепежа гипсокартона к деревянной обрешетке, для крепления деревянных элементов между собой без предварительного сверления отверстий. Для этого чаще всего применяются черные саморезы.

Цветные саморезы — желтые и белые, подойдут для крепления различных элементов к дереву с предварительным сверлением. Не ржавеют, отлично подходят для крепления дверной фурнитуры. Цветные метизы изготовлены из мягкой стали, поверхность оцинкована. Конец винта острый, шляпка потайная с крестообразным шлицем.


Саморезы по дереву

Количество, шт.

Доступное кол-во:  10 шт

Количество, шт.

Доступное кол-во:  20 шт

Количество, шт.

Доступное кол-во:  11 шт

Смотрите саморезы в нашем каталоге


Саморезы по металлу

Изготавливаются в основном из черного металла, предназначены для крепления стальных деталей к металлическим профилям толщиной до 1 мм. Имеют фасфатное покрытие. Винт с потайной шляпкой и крестообразным шлицом. Крепление с помощью самореза с частым шагом резьбы производится с предварительным сверлением отверстия.


Саморезы по металлу

Количество, шт.

Доступное кол-во:  43 шт

Количество, шт.

Доступное кол-во:  22 шт

Количество, шт.

Доступное кол-во:  30 шт

Смотрите саморезы в нашем каталоге


Саморезы с прессшайбой, острые

Эти крепежи имеют частую резьбу и острый наконечник. Могут применяться для крепления тонкого листового металлического материала, но так же подходят для крепления дерева или пластика. Предварительное сверление не требуется. Большая шляпка служит как шайба и позволяет плотнее прижимать закрепляемый материал.

Саморезы острые с прессшайбой

Количество, шт.

Доступное кол-во:  57 шт

Количество, шт.

Доступное кол-во:  22 шт

Количество, шт.

Доступное кол-во:  50 шт

Смотрите саморезы в нашем каталоге


Саморез с прессшайбой, сверло


Годится для толстого металла до 2 мм, без просверливания отверстия. Конец винта делается не острый, а в виде сверла, за счет которого метиз легко ввинчивается в твердый материал. Шляпка самореза выполнена в виде полукруглой головки, на которую напрессована плоская шайба. Если толщина материала крепления составляет более 2 мм, необходимо предварительно просверлить отверстие, в которые будет производится крепление. Прессшайба обеспечивает прочное прижимание деталей. Даже через время крепление не разбалтывается.



Саморез со сверлом и прессшайбой

Количество, шт.

Доступное кол-во:  33 шт

Количество, шт.

Доступное кол-во:  46 шт

Количество, шт.

Доступное кол-во:  18 шт

Смотрите саморезы в нашем каталоге


Саморезы типа «клоп», острые

Также называемые в народе «семечки». Используются для крепления между собой профилей при монтаже гипсокартонных стен. Головка полуцилиндрическая, резьба универсальная. Бывают черные и оцинковые.

Саморезы типа «клоп» со сверлом

Те же «семечки», только со сверловым наконечником. Используют для крепления между собой металлический профилей или крепления профиля к металлическому основанию. Проходят металл до 2 мм. Имеют фосфатированное покрытие (черные), либо оцинкованное (белые).


Саморезы тип «клоп»

Количество, шт.

Доступное кол-во:  10 шт

Количество, шт.

Доступное кол-во:  21 шт

Количество, шт.

Доступное кол-во:  32 шт

Смотрите саморезы в нашем каталоге


Саморезы для сэндвич-панелей

Подходят для крепления сэндвич-панелей к металлу. Саморезы самостоятельно способны просверливать толщину металла порядка 12-14 мм, поэтому предварительное сверление не требуется. Головка винта имеет шестигранную форму под ключ. Саморез поставлется с шайбой и резиновой прокладкой для обеспечения гидроизоляции крепежа. Минимальная толщина монтируемых стальных конструкций не должна быть менее 1,5 мм, а максимальная — до 12 мм.


Кровельные саморезы

Используются для монтажа металлочерепицы и профнастила к кровельным конструкциям, толщина которых превышает 6 мм. Головка шурупа имеет форму шестигранника, имеется также стальная шайба и резиновая прокладка для гидроизоляции крепежа. Наконечник в виде сверла. Изделие производится из оцинкованной стали. Во время монтажа рекомендуется применять инструмент с ограничением усилия. Это предотвратит деформацию резиновой шайбы.


Саморезы для кровли

Количество, шт.

Доступное кол-во:  30.604 шт

Количество, шт.

Доступное кол-во:  20.926 шт

Количество, шт.

Доступное кол-во:  21.324 шт

Смотрите саморезы в нашем каталоге


Саморезы мебельные (конфирмат, еврошуруп)

Применяются в производстве и сборке мебели. Изготовлены в виде металлического стержня с редкой и высокой резьбой, и тупым окончанием. Шляпка плоской формы, имеется утолщение возле шляпки. При монтаже шурупа, как правило, используют ключ шестигранник 6-го диаметра. Требует предварительного засверливания. Головки могут закрываться декоративными заглушками.


Конфирматы для мебели

Количество, шт.

Доступное кол-во:  33 шт

Количество, шт.

Доступное кол-во:  37 шт

Количество, шт.

Доступное кол-во:  14 шт

Смотрите саморезы в нашем каталоге


Саморезы для оконных профилей

Имеют вид стержня со сверлом на конце или острый наконечник, и потайную головку. Используют в основном при производстве пластиковых окон для крепления панелей к металлическим профилям. Материал — сталь, покрытие — белый и желтый цинк.


Шуруп по бетону

Иногда называется нагель. Используют их для крепления деталей к твердому основанию. Самые распространенные нагели разделяют на два вида:

  1. С цилиндрической головкой;

  2. С потайной головкой.

Имеют особую неравномерную резьбу по всей длине для создания особой прочности крепления. Нагели используют для крепежа деревянных, алюминиевых конструкций к бетонному (кирпичному) основанию.


Шурупы по бетону

Количество, шт.

Доступное кол-во:  6 шт

Количество, шт.

Доступное кол-во:  13 шт

Количество, шт.

Доступное кол-во:  7 шт

Смотрите саморезы в нашем каталоге


Шуруп-глухарь

Очень толстый шуруп, отлично подойдет для тяжелых конструкций, там, где нужна особая прочность (рейки, балки, бруски и так далее). Требует предварительного сверления отверстия. Шляпка шестигранная, под ключ или шестигранную биту. Резьба может располагаться на всю длину или немного не доходить до головки. Этот крепеж часто применяют для установки сантехники, водонагревателей. Крепления с помощью шурупа-глухарь очень прочное и способно выдерживать довольно высокие нагрузки. Перед закручиванием необходимо предварительно сделать отверстие сверлом.


Ознакомившись с типами саморезов и их назначением, вы сможете надежно скрепить любые элементы между собой. Купить саморезы любого типа можно в интернет-магазине Дом с доставкой или самовывозом.


Производство саморезов — | «Метизная торговая компания» +7(495)921-40-15

Саморезы производятся методом холодной штамповки. Для изготовления метизов используется обыкновенная, высокоуглеродистая или нержавеющая сталь. Производство саморезов включает несколько этапов.

1. Формирование болванки. На данном этапе создается заготовка будущего самореза. На автомате формируется головка изделия, наконечник и длина. Диаметр метиза определяется сечением используемой проволоки. Острие крепежного элемента изготавливается одновременно с формированием шляпки и стержня.

2. Нарезание резьбы. Обработка метизов производится на автоматах или токарных станках при помощи режущих инструментов – плоских плашек. Заготовки саморезов засыпаются в бункер. Из загрузочного устройства болванки поступают в область нарезки резьбы поштучно, при помощи вибратора и анкера. При этом заготовки ориентированы по отношению к плашкам. Режущие инструменты движутся параллельно друг другу и перпендикулярно к оси крепежного элемента. При создании резьбы плашки плотно прижимаются к стержню метиза.

3. Поверхностная закалка. Осуществляется быстрый нагрев поверхности самореза со скоростью более 1000°С в минуту с последующим охлаждением в закалочной среде. Используются газовые горелки или электролит. Термическая обработка метиза осуществляется до твердости не менее 55 ед. по HRC (по Роквэллу). Поверхностная закалка увеличивает прочность изделия.

4. Защита от коррозии. На саморезы наносится покрытие, обеспечивающее устойчивость изделий к воздействию внешней среды. Обработка крепежных элементов осуществляется следующими способами:

  • фосфатирование — нанесение на поверхность метиза слоя химических элементов. Осуществляется путем погружения самореза в раствор фосфатов цинка, марганца, железа и кадмия. Состав нагревается до температуры 90 – 100 °С;
  • оксидирование – создание оксидного слоя на поверхности изделия методом окислительно-восстановительной реакции. Саморезы обрабатываются растворами или расплавами хроматов, нитратов;
  • гальваническое цинкование — нанесение на поверхность самореза слоя цинка методом электрического осаждения. Изделия и пластины из цинка погружаются в емкость с электролитом и подключаются к источнику постоянного тока.

Получить информацию о приобретении саморезов оптом в мелкой фасовке можно по телефонам, указанным в разделе «Контакты».

Чем отличается шуруп и саморез

Чем отличается шуруп и саморез.

Мы постоянно в нашей обычной жизни сталкиваемся с различными деталями крепежа: саморезами, шурупами, болтами и винтами. В настоящее время наиболее широкое распространение получили саморезы, появившиеся на рынке строительных материалов совсем недавно, и которые вытеснили отечественные шурупы непривлекательного вида.

Шуруп

Шуруп выглядит как стержень с головкой и острой резьбой. До шляпки на стержне шурупа можно выделить два участка с винтовой резьбой и без резьбы. Форма головки у него может быть полукруглая, шестигранная или потайная. Различают шурупы для дерева и для металла. У шурупов для дерева более крупный шаг резьбы по сравнению с шурупами для металла. Универсальные шурупы

применяются в любой отрасли народного хозяйства.

Саморез

Саморез – это винт, у которого острая резьба и есть либо острый наконечник, либо наконечник-сверло. Резьба у них нанесена до самой шляпки. От шурупов саморезы отличает шаг резьбы и сверло. Отличия имеются так же в профиле резьбы. Саморезы имеют более острую и высокую резьбу с разным углом наклона. Маленькие сверла используют для дерева, большие — для металла. Саморезы имеют потайную, полукруглую головку под отвертку или с шайбой.

Отличия, преимущества

Что же такого хорошего в саморезах, ведь они практически те же шурупы, но имеющие более высокое качество? Саморезы изготавливаются по определенной технологии. Для изготовления используется только прочные стальные сплавы, которые проходят последующую термическую обработку. Иначе можно сказать, что их изготавливают из закаленной стали. Как и весь стальной крепеж, саморезы для защиты от коррозии могут быть фосфатированы, оксидированы или гальванически оцинкованы с применением пассивирования.

После такой обработки саморезы становятся характерного черного или блестяще белого цвета и приобретают значительную устойчивость к коррозии. Для стыковки с инструментом у них используются четкие и точные шлицы, имеющие форму креста.

Саморезы, изготовленные из латуни или нержавейки, можно считать экзотикой.

Саморезы с высокой винтовой резьбой имеют тонкий и острый профиль. Очень легко можно нарезать резьбу в достаточно твердых металлах саморезами с таким профилем резьбы. При этом его конец выполнен в виде острого конуса. Он как шило проделывает в материале отверстие для точной установки и для того, чтобы можно было начать нарезку резьбы. Работу конца самореза можно сравнить с работой бура. У некоторых видов саморезов на конце сформировано подобие сверла, которое дает возможность избежать сверления и нарезки резьбы. При этом он легко вворачивается в металл, имеющий толщину до 2 мм.

Те саморезы, которые используются для крепежа различных металлических частей, имеют более частую резьбу. Достаточно часто у них имеется двухзаходная резьба.

Универсальные саморезы имеют резьбу со средним шагом длины.

Для скрепления частей деревянных конструкций используются саморезы, у которых имеется широкий шаг резьбы, большой угол наклона и достаточно острый конец.

Самые востребованные саморезы имеют потайную головку, которая плавно переходит в стержень с резьбой. Такая форма крепежа идеально подходит для монтажа гипсокартонных листов. Не менее популярны у нас и саморезы, имеющие шестигранную головку. Чаще всего их применяют тогда, когда требуется повышенная прочность крепежа. Используют их вместе с дюбелями из пластика для крепления тяжелых предметов к стенам.

Кровельный саморез имеет шестигранную головку, которая переходит в крупную шайбу (пресс-шайба). У него есть резиновая прокладка для герметизации соединения, и окрашен он в один из распространенных цветов кровельных материалов (белый, зеленый, красный и т.д.).

Саморезы с полукруглой головкой, переходящей в шайбу, используют для соединения материалов имеющих форму листа. Такой крепеж для листового металла имеет резьбу с малым шагом. При этом форма головки увеличенного диаметра дает возможность более эффективно крепить материал за счет усиления прижимания к основанию, когда просто невозможно сделать зенковку.

Короткие саморезы с наконечником в виде сверла и полукруглой головкой используют для крепления частей, изготовленных из металлического профиля. Очень часто их называют клопами и блохами.

Так же шурупы и саморезы имеют отличия по подготовке материала к применению крепежа. При использовании шурупа необходимо просверлить отверстия, куда затем его ввинчивают. При использовании самореза материал такой подготовки не требует. Шурупы имеют только два вида головок. У саморезов огромное количество видов головок: несколько видов потайных головок, шестигранные с шайбой и без, полукруглые с шайбой и без, цилиндрические и трапециевидные.

Саморезы за счет своей прочности применяются для крепежа всевозможных материалов, начиная с дерева, пластмассы и до металла, бетона.

Можно сделать вывод: разница между шурупом и саморезом заключается в том, что шурупы требуют предварительно просверленного отверстия, а саморезы подходят практически для всех материалов и не требуют предварительной подготовки рабочей поверхности.

Как превратить обычный винт в саморез?

Любой винт можно модифицировать, чтобы сделать его самонарезающим, и этот процесс на удивление прост. Все, что требуется, — это создать одну или несколько режущих кромок и зазор, необходимый для стружки, а существующая резьба позаботится обо всем остальном (так же, как и в случае с изготовленными саморезами).

Необходимая модификация может быть очень быстрой операцией, буквально за несколько секунд на винт. Даже самый медленный метод действительно требует лишь скромных усилий, занимающих максимум пару минут.

Самый простой способ — шлифовать или шлифовать сторону винта; возьмитесь за винт пальцами в перчатках или плоскогубцами (губками для предотвращения защемления резьбы) и удерживайте его напротив ленточно-шлифовального станка или шлифовального станка до тех пор, пока не образуется плоская поверхность, примерно на 1/3 высоты резьбы. В идеале он должен сохранить свою исходную точку и выглядеть примерно так, когда вы закончите:

Другой метод более точно копирует форму коммерческих саморезов, когда вы создаете канавку на стороне винта примерно так:

Поскольку большинство винтов изготовлено из низкоуглеродистой стали, это можно сделать с помощью любой обычной треугольной иглы или напильника, или напильника Western для заточки пил.Для тех, у кого есть мини-дрель Dremel, можно использовать отрезной диск / режущий диск для выполнения аналогичной работы, но следует соблюдать осторожность, чтобы не резать слишком глубоко.

После модификации любым из этих способов винт обычно (не всегда) можно вбить и оставить там в качестве крепежа без какого-либо ущерба для удерживающей способности. Но в качестве альтернативы один винт можно использовать повторно, то есть использовать в качестве резьбонарезного инструмента. После поездки домой его можно вывернуть из отверстия и вбить на его место немодифицированный винт того же типа; поэтому в разумных пределах эта модификация может потребоваться только один раз для каждого типа винта для любого проекта.

Примечание: , вероятно, лучше не пытаться переделывать латунные винты, вероятно, они не будут достаточно прочными, чтобы выдержать нагрузку, и они могут легко сломаться пополам, когда их забивают в дерево.

Когда я собирал изображения для этого ответа, я обнаружил, что неудивительно, что в этом совете нет ничего нового. Вот упоминание об этом в Popular Mechanics от ноября 1923 года:

Дополнительная точка — нарезание резьбовых отверстий
Аналогичный процесс фактически может быть использован с для чего угодно с резьбой , чтобы вы могли нарезать резьбу в просверленном отверстии подходящего диаметра.Конечно, это можно сделать с помощью болтов, но только длина стержня с резьбой (включая стержень с прямой резьбой, который обычно используется в тисках) может быть изменена таким же образом, чтобы нарезать резку по дереву и другим более мягким материалам, таким как используемые более твердые пластмассы. для некоторых приспособлений и аксессуаров, а также алюминия.

Хотя некоторые современные руководства предлагают шлифовать значительные канавки по длине болта / стержня с резьбой, гораздо проще и проще напилить, отшлифовать или отшлифовать 2-4 плоских поверхности на нижней части болта или стержня с резьбой, как в любом из эти примеры:

Самонарезающий винт DIY: 11 шагов (с изображениями)

Введение: Самонарезающий винт DIY

Вот дурацкая идея: давайте попробуем использовать шлифовальный диск Dremel, чтобы вырезать выемку в винте, и сделать саморез саморез!

Добавить TipAsk QuestionDownload

Шаг 1: Обзор винтов

Разница между обычным винтом и саморезом заключается в наконечнике.Саморезы имеют выемку, которая вырезает часть материала и позволяет вставлять материал с меньшими усилиями.

Добавить TipAsk QuestionDownload

Шаг 2: Шлифование

С помощью шлифовального круга Dremel легко создать выемку на обычном винте. Таким образом изготавливаем саморез своими руками.

Подтверждение концепции: проверьте! Хотя метод ручного шлифования не идеален.

Добавить TipAsk QuestionDownload

Шаг 3: Шаблон

Такой блок отлично подходит для удержания инструмента и ввода винта в шлифовальный диск.

Добавить TipAsk QuestionDownload

Шаг 4: Просверливание

Отверстие для инструмента Dremel.

Добавить TipAsk QuestionDownload

Шаг 5: Маркировка

Найдите отверстие для направления винта. Отметьте предполагаемую глубину шлифовального круга с помощью Dremel.

Добавить TipAsk QuestionDownload

Шаг 6: Дополнительная маркировка

Затем с помощью квадрата отметьте предполагаемый край шлифовального круга.

Добавить TipAsk QuestionDownload

Шаг 7: Больше сверления

Это отверстие будет направлять винт.

Добавить TipAsk QuestionDownload

Шаг 8: Ожидаемый результат

Когда Dremel установлен внутри зажимного приспособления, это должно быть видно через направляющее отверстие винта. Шлифовальный круг виден в одном квадранте.

Добавить TipAsk QuestionDownload

Шаг 9: Использование приспособления

Изготовление саморезов с помощью Dremel теперь намного точнее.

Добавить TipAsk QuestionDownload

Шаг 10: Тест производительности

Как и ожидалось, саморез требует заметно меньшего давления для зацепления.

Добавить Подсказка Задать вопросЗагрузить

Шаг 11: Не дышать этим

Грубый дым … не дыши этим!

HIGH FIVE для чтения 🙂

Добавить TipAsk Question Скачать

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Что такое саморезы и как ими пользоваться?

Последнее обновление: 15 февраля 2021 г., Marsh Fasteners

Популярность саморезов за последние несколько лет взлетела до небес.Это связано с тем, что они обещают максимальное удобство, поскольку они просверливают собственные отверстия при ввинчивании во множество поверхностей, включая поверхности из дерева, пластика и металла.

  • Преимущества саморезов

Саморезы не только бесконечно упрощают процесс установки, но и упрощают процесс разборки. Это делает их идеальным выбором для использования на предметах, которые вам необходимо обслуживать на регулярной основе, таких как кондиционеры, где вам нужно разбирать и собирать деталь по той же резьбе.

  • Доступные типы саморезов

Два основных типа саморезов — это нарезание резьбы и нарезание резьбы:

  1. Винты для нарезания резьбы смещают (а не удаляют) материал, который они приводят в. Материал обтекает резьбу винта, что приводит к посадке с нулевым зазором. Это делает их идеально подходящими для материалов, в которых необходимы большие напряжения для предотвращения разрыхления, например, для сталей, нержавеющих сталей, легких металлов и сплавов легких металлов.
  2. Винты для нарезания резьбы используют режущие кромки и полости для стружки для врезания и удаления материала, в который они врезаются. Хотя эта версия не такая прочная и долговечная, как их аналоги, она используется, когда винты для нарезания резьбы требуют слишком большого крутящего момента.
  • Как использовать саморезы

В зависимости от типа саморезов и материала, о котором идет речь, может быть целесообразно просверлить пилотное отверстие, прежде чем пытаться установить винты.При необходимости используйте сверло меньшего размера, чем сам саморез. Оттуда убедитесь, что винт расположен прямо, прежде чем приступить к его вворачиванию с помощью отвертки (можно использовать как электрические, так и ручные отвертки). При необходимости затяните.

Ищете качественные саморезы и другой крепеж? Не ищите ничего, кроме выбора Marsh Fasteners! Свяжитесь с нами сегодня для получения более подробной информации.

Винты с собственной резьбой

Винты с собственной резьбой вызывают большую путаницу.Здесь мы углубляемся в самосверлящие шурупы, саморезы, винты-саморезы и винты для нарезания резьбы.

Самосверлящие винты

Самосверлящие винты просверливают собственное отверстие и нарезают собственную резьбу. На самом деле они похожи на сверло на конце. Многие называют их тек винтом. Эти винты подходят как для дерева, так и для металла. Убедитесь, что материал, в котором вы просверливаете, мягче шурупов. Это не должно быть проблемой, поскольку саморезы обычно изготавливаются из закаленной стали.Самосверлящие винты остаются популярным выбором, потому что не нужно делать пилотное отверстие, поэтому установка является одноэтапным процессом.

Самонарезающие винты

Самонарезающие винты (иногда называемые винтом для листового металла или винтом Паркера) образуют резьбу в материале, в который они устанавливаются. На сегодняшний день большинство людей называют их шурупами для листового металла, поскольку они идеально подходят для закрепления тонкого листового металла на деревянных или металлических каркасах.

Они обеспечивают плотное прилегание, но позволяют разобрать созданную сборку и снова собрать.Для установки саморезов требуется пилотное отверстие, но благодаря этому не требуется большого крутящего момента для их установки. Саморезы бывают либо с крупной, либо с мелкой резьбой.

Режущие кромки самореза смещают материал в пилотном отверстии. Некоторые типы саморезов рассеивают материал (резьбонарезные винты), а некоторые фактически перемещают материал внутри пилотного отверстия (резьбонарезные винты). Последние отлично подходят для сборок, где вы не хотите, чтобы вибрация вызывала расшатывание.Читайте ниже для дальнейших объяснений.

Винты для нарезания резьбы

Винты для нарезания резьбы — это тип самонарезающих винтов, которые рассеивают материал, в который они нарезают. Для этого винта требуется пилотное отверстие, и он хорошо работает с деревом и металлом. Винты для нарезания резьбы можно также классифицировать по их острию.

Тип 1

Режущие винты типа 1 лучше всего подходят для обработки более твердых металлов. Они используют стандартную машинную резьбу и затупление и выполняют функцию нарезания резьбы на металлах любой толщины.Винты типа 1 можно использовать снова и снова. Поскольку эти винты обладают почти вдвое большей прочностью, чем обычные крепежные винты, можно использовать винты гораздо меньшего размера. Когда они забиваются в незакрытые отверстия (просверленные или пробитые), они остаются плотно прилегающими к своей самонарезанной, идеально совмещенной резьбе. Это отличный винт для электроники.

Тип 23

Режущие винты типа 23 лучше всего работают с более мягкими металлами, такими как цинк и алюминий. Они также хорошо работают с пластиком. У них более широкая прорезь для нарезания резьбы, поэтому материал, который они удаляют при нарезании резьбы, выходит чистым.Винты типа 23 бывают из нержавеющей стали, монеля и латуни. Винты Типа 23, также известные как Тип T, имеют резьбу с затупленным концом и конические входные кромки, с одной или несколькими режущими кромками и углублениями для удаления стружки. В этом смысле они похожи на винты типа F. Однако режущая кромка острия шире и глубже, чем у Type F.

Type 25

Режущие винты Type 25 специально разработаны для пластика. Винты типа 25, также известные как тип BT, имеют незавершенную коническую резьбу с тупым концом и конические входные кромки.Лучше всего они работают с пластиком, асбестовыми композициями и другими композитами. Винты типа 25 обычно закалены и имеют режущую конструкцию, поэтому материал не забивается, и для установки требуется меньший крутящий момент. Это предотвращает хрупкое пластическое разрушение в процессе установки.

Тип F

Режущие винты типа F обеспечивают наиболее надежную посадку в вибрирующих деталях и хорошо работают с большинством материалов.

См. В этой подробной таблице вышеупомянутые типы точек винта, а также все остальные.


Винты для нарезания резьбы

Винты для нарезания резьбы (также известные как саморезы) называют вторым типом самонарезающих винтов, которые фактически перемещают материал внутри пилотного отверстия. Таким образом, узел застежки обеспечивает действительно плотное прилегание. Никаких дополнительных стопорных шайб или Loctite® не требуется в ситуациях, когда обычно требуется, чтобы они оставались надежными в вибрирующих узлах. Для ввинчивания этих винтов требуется дополнительный крутящий момент. Они имеют трехлопастное поперечное сечение и образуют резьбу в уже существующих отверстиях, выталкивая материал наружу во время установки.При установке в листовой металл резьбонарезные винты часто требуют выдавленного отверстия; экструзия образует ввод и обеспечивает дополнительную длину для улучшенного удержания. Винты для накатки резьбы популярны в тех случаях, когда необходимо избегать образования рыхлой стружки, образующейся при нарезании резьбы.

См. Нашу полную линейку винтов


Типы саморезов для пластмасс и их характеристики




Саморезы для пластика, как следует из названия, образуют или нарезают резьбу при ввинчивании в пластик и устанавливаются в предварительно просверленные или отформованные пилотные отверстия.Они обеспечивают экономичный метод соединения двух пластиков или пластика с металлом и позволяют легко разбирать и повторно собирать.

Саморезы для пластика

Их часто принимают за самосверлящие винты, но саморезы имеют наконечник на конце и используются без пилотного отверстия.

Угол профиля резьбы, также называемый углом боковой поверхности саморезов, меньше, как показано на рисунке ниже, что снижает внутренние радиальные напряжения, возникающие при удалении и деформации пластика.Кроме того, зацепление резьбы (CM) в диаметре больше, поскольку диаметр основания меньше, чем у стандартных крепежных элементов, что увеличивает удерживающую способность мягкого пластика по сравнению с металлом.

Винт пластиковый угловой

Виды саморезов

Обычно их делят на две группы: , а именно ., Резьбонарезание и нарезание резьбы. Выбор типа винта будет зависеть от требований к его применению, типа материала и свойств. Есть много товарных знаков и патентованных дизайнов от различных компаний, таких как Stanley, EPOK, крепежные элементы TR и т. Д.Также доступны различные углы профиля резьбы (30-45-48 градусов).

Нарезание резьбы

Винты для формирования резьбы не имеют заостренного конца, и для них потребуется пилотное отверстие. Они образуют резьбу, деформируя и смещая пластмассовый материал, который обтекает резьбу винта. Следовательно, решающее значение имеют величина перекрытия и угол профиля резьбы.

Поскольку материал не удаляется, а деформируется, возникают большие внутренние напряжения. Следовательно, эти винты могут использоваться только в мягких пластиках с модулем упругости при изгибе ниже 200 000 фунтов на квадратный дюйм (1380 МПа).

Нарезание резьбы

Иногда их называют нарезанием резьбы, и они имеют острую режущую кромку, которая удаляет пластмассовый материал, когда он ввинчивается в пилотное отверстие. Они производят меньшие внутренние напряжения по сравнению с винтами для нарезания резьбы, что делает их пригодными для более жесткого пластика с модулем упругости при изгибе от 200 000 до 1 000 000 фунтов на квадратный дюйм (1380 МПа и 6900 МПа).

Важно, чтобы отверстие было правильного размера и глубже, чем длина зацепления винта, чтобы удаленный материал мог перемещаться.Для стеклопластика или стеклопластика они обеспечивают высокое резьбовое зацепление, высокие зажимные нагрузки и пониженное напряжение. Самый большой недостаток резьбонарезного винта — срыв резьбы при разборке.

Модуль упругости пластмасс при изгибе

Модуль упругости при изгибе или модуль изгиба измеряет жесткость пластика на начальном этапе процесса изгиба и вычисляется как отношение напряжения к деформации при изгибной деформации. Проще говоря, пластики склонны сопротивляться изгибу.

Модуль упругости пластика при изгибе может использоваться как индикатор того, как разные типы пластмасс будут реагировать на использование саморезов. Низкий модуль упругости при изгибе означает, что больше материала будет течь и позволит образовывать нити.

Материалы Модуль упругости при изгибе (фунт / кв. Дюйм)
Термопласты Пластик Полиэтилен (PE) 150000
Полипропилен (ПП) 200000
Поликарбонат (ПК) 340000
ABS, наполнение стеклом 0-20% 350000
Полиамид 66 (PA) 350000
Ацеталь (переменный ток) 400000
Полистирол (ПС) 430000
Полипропилен, 40% талька (PP40) 500000
Полифениленсульфид 550000
Умеренный АБС-пластик, 20% наполнение стеклом 650000
Полиамид 66, 12% стеклянный наполнитель 800000
Поликарбонат, 20% стеклянный наполнитель (PC20) 850000
Жесткий Поликарбонат, 30% стеклянный наполнитель (PC30) 1100000
Полибутилентерефталаты 30% стеклянный наполнитель (PBT30) 1100000
Полиамид 66, 30% стеклянный наполнитель (PA30) 1200000
Жидкокристаллический полимер (LCP) 1400000
Термореактивные материалы Полифениленсульфид, 40% заполнение (PPS40) 1700000
Фенол, 20% наполнение стекла 1750000
Полиэстер, 50% стеклянный наполнитель 2100000

Преимущества и недостатки использования саморезов для пластика

Преимущества

  • Саморезы для соединения пластика надежны при правильном использовании
  • Они дешевы по сравнению с другими способами соединения
  • Легко разбирается
  • Не требует формованной резьбы
  • Хорошая стойкость к ударам и вибрации
  • Нет времени отверждения или затвердевания, так как полная прочность достигается сразу
  • Специального инструмента не требуется

Недостатки

    • Всего до 10 циклов разборки и повторной сборки
    • Вероятна концентрация или повышение стресса
    • Очень сложно управлять моментом затяжки
    • Увеличивает количество деталей
    • Может повлиять на эстетический вид конечного продукта

Полезные ссылки

В чем разница между саморезом и самонарезанием?

Самонарезающие и самосверлящие винты — это два типа винтов, которые используются в строительстве и строительстве металлических конструкций, а также во многих других областях и отраслях промышленности.Вопреки распространенному мнению, эти два термина , а не взаимозаменяемы. Часто наши клиенты просят саморезы, когда им действительно нужны саморезы, или наоборот. Давайте рассмотрим сходства, различия и узнаем, какой тип винта использовать.

Саморезы

Как следует из названия, саморезы — это винты, которые могут вбивать резьбу в материал. Саморезы используются для всех материалов, включая дерево, металл и кирпич.Эти винты не могут просверливать металл и требуют предварительного просверливания пилотного отверстия перед установкой. Пилотное отверстие создается с помощью сверла, которое немного меньше, чем винт, и резьба винта постукивает по металлу или дереву во время установки винта. Это постукивающее действие удерживает материал скрепленным. У саморезов может быть много разных типов острий, которые помогают нарезать резьбу на различных подложках.

Саморезы

Самосверлящие винты иногда известны под торговой маркой Tek® Screws.Эти винты можно идентифицировать по острию винта, имеющему форму сверла, и они предназначены для различных применений, таких как крепление металла к металлу и металла к дереву. Самосверлящие винты не требуют пилотного отверстия, что сокращает время установки и снижает стоимость и потребность в дополнительных сверлах. Эта дополнительная функциональность и экономия средств делают самосверлящие винты очевидным выбором для строительства металлических зданий. Точки сверления имеют номера от №1 до №5, и количество стали, которую они могут просверлить, увеличивается с увеличением пронумерованной точки.Как правило, самосверлящие винты используются в устройствах малого калибра, но точка сверления №5 может просверлить и закрепить 1/2 дюйма стали. Во время установки самосверлящие винты также будут в определенной степени нарезать резьбу.

Итог

Короче, и в этом-то и заключается путаница, все саморезы тоже саморезы, но все саморезы а не саморезы . Самосверлящие винты устраняют необходимость в пилотном отверстии, но могут также и нарезать резьбу. Саморезы нарезают собственную резьбу, но не могут просверлить металл и требуют пилотного отверстия.Эти винты не являются взаимозаменяемыми, и их смешение может вызвать много головных болей или возможных поломок в полевых условиях.

***

Свяжитесь с нашими экспертами по металлическому строительству, чтобы узнать больше о том, как Birmingham Fastener может помочь вам в вашем проекте! Позвоните прямо сейчас или получите предложение онлайн.

Знайте разницу между самосверлящими и самонарезающими винтами

Несмотря на их широкую доступность и использование в коммерческих, промышленных и строительных приложениях, многие до сих пор путают саморезы с саморезами .

Частично это происходит потому, что саморезы являются подтипом саморезов.

Давайте рассмотрим эти два продукта по отдельности, чтобы прояснить эти различия.

Саморезы

Саморезы имеют различные названия. Их часто называют шурупами по металлу, шурупами для листового металла, саморезами или саморезами.

Их кончики бывают разной формы: заостренные (как карандаш), тупые или плоские, и они описываются как резьбонарезные, резьбонарезные или резьбонакатные.Если винт заострен, это будет нарезание резьбы — нарезание резьбы и нарезание резьбы в предварительно просверленном отверстии. Если наконечник плоский, это нарезание резьбы — накатывание или выдавливание резьбы и создание нулевого зазора между винтом и материалом.

Наиболее важное различие между саморезами и саморезами заключается в том, что саморезы не могут проходить через металл без пилотного отверстия , , которое необходимо предварительно просверлить или предварительно пробить .

Также важен точный размер сверла или пробивки.Винт ослабнет и не навинчивается должным образом и не надежно, если отверстие слишком велико. Если отверстие слишком маленькое, винт может сломаться, или материал расколется или потрескается.

Саморезы подходят для работы с металлами, различными типами пластмасс (фанера, стекловолокно, поликарбонаты), а также с литыми или коваными материалами, такими как железо, алюминий, латунь или бронза. Саморезы также подходят для поверхностей, где вы не можете закрепить задний конец гайкой. Общие области применения включают крепление алюминиевых профилей, прикрепление металлических скоб к дереву или ввинчивание шурупов в пластиковые корпуса.

Саморезы

Самосверлящие винты легко отличить, если посмотреть на их острие, которое на конце плавно изгибается и имеет форму спирального сверла. Их часто называют Tek Screws, по названию бренда, который их популяризировал.

Длина винтов может быть разной, но острия сверла стандартизированы и обозначаются номером (от 1 до 5), который определяет их длину и толщину. Стили головы и привода различаются; Самосверлящие винты чаще всего бывают крестообразными, шестигранными или квадратными.

В отличие от саморезов, саморезы не нуждаются в направляющем отверстии для вырезания и закрепления; они могут просверливать, нарезать и закреплять за один раз. избавляет вас от необходимости сверлить, а затем закреплять.

Эти винты могут крепить металл к металлу, дерево к металлу и хорошо работают с легкими материалами с низкой плотностью. В общем, у них более специализированное применение, чем у саморезов. Они подходят для металлоконструкций и легких металлических конструкций; Точка №5 уже способна крепить полудюймовые стальные листы.

Самосверлящие винты используются в системах отопления, вентиляции и кондиционирования воздуха, облицовке, металлической кровле, стальном каркасе и других общих строительных задачах.

Сходства и различия

Что наиболее похоже в этих двух типах винтов, так это то, что оба образуют резьбу, проникая в обрабатываемый материал. Оба прикрепляют сталь к стали, а сталь к дереву, когда заклепки или гайки и болты не справляются с этой задачей.

Между этими двумя, однако, самосверлящие винты имеют два очевидных преимущества: экономия времени и затрат при сборке и уменьшение ошибок при установке, что часто случается, если предварительно просверлить отверстия неправильного размера.

Проконсультируйтесь с производителями саморезов, которым вы можете доверять — свяжитесь с BDN Fasteners сегодня .

Comments

No comments yet. Why don’t you start the discussion?

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
