Устройство катков с искусственным льдом | Статьи

21 сентября 2016

Устройство катков с искусственным льдомПопулярность катков с искусственным льдом растет год от года. Эти сооружения, предназначенные для проведения досуга или спортивных тренировок, все чаще появляются в больших и малых городах России. Они располагаются в отдельных помещениях, а также развлекательных и торговых центрах, на стадионах, площадях, в парках и даже на частных территориях. В этой статье мы подробно рассмотрим основные особенности устройства искусственных катков.

Особенности искусственного льда

Главным составляющим ледового поля является искусственный лед. Он является современным аналогом натурального и при этом, вопреки расхожему мнению, производится из натуральных материалов. Его изготавливают из воды, очищенной от разнообразных примесей с помощью специального холодильного оборудования. При этом качество искусственного льда ничуть не ниже натурального, а во многих случаях и намного выше.

Этот материал находит массовое применение при возведении ледовых конструкций, создавая идеально ровную гладкую поверхность. При этом, благодаря легкости изготовления, простоте обслуживания и отличным функциональным характеристикам, он по достоинству ценится как профессиональными строителями, так и конечными потребителями – посетителями катков и спортсменами.

Физические свойства льда позволяют использовать его при самой разной температуре окружающей среды. Он может применяться в строительстве как открытых катков, так и аналогичных сооружений закрытого типа. При этом качество ледового покрытия в обоих случаях будет одинаково высоким.

Существует ошибочное мнение, что искусственный каток на открытом воздухе уступает закрытому по многим параметрам. Но это не так. Если правильно залить каток, поддерживать его в исходном состоянии и регулярно проводить весь необходимый комплекс работ по очистке, открытая ледовая площадка будет радовать любителей и профессионалов катания на коньках ничуть не хуже закрытой.

Конструкция ледового катка

Конструкция искусственного катка включает в себя, помимо льда, технологическую плиту, коллекторную систему, теплообменник и холодильное оборудование. Рассмотрим каждый из этих компонентов подробнее.

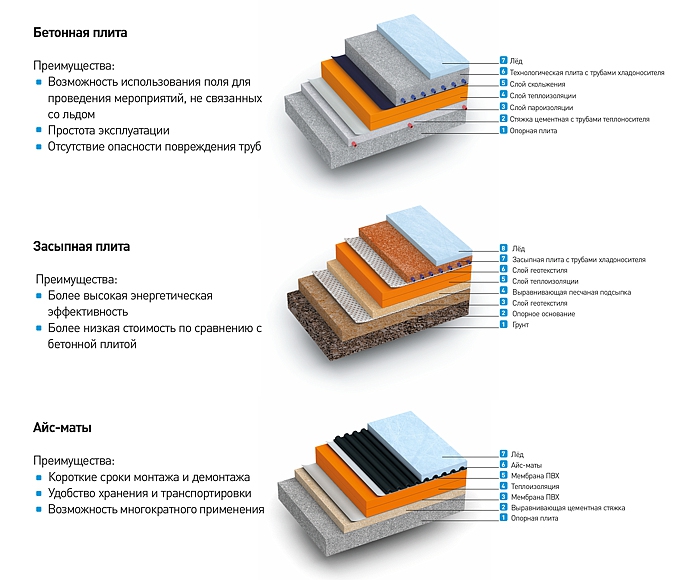

Технологическая плита лежит в основе любой поверхности с искусственным льдом. По конструкции различают следующие виды.

  • Плиты из высокопрочного бетона. Это оптимальный вариант, благодаря своей надежности, долговечности и функциональности. Бетонное основание не подвержено большинству механических повреждений, при этом даже после снятия ледового покрытия его можно использовать для других целей. Единственным недостатком этого варианта является более высокая стоимость по сравнению с другими.
  • Плиты, состоящие из кварцевого песка либо гранитной крошки. Хороший бюджетный вариант, одинаково подходящий как для временного, так и для стационарного катка. Среди его основных плюсов – высокий уровень теплопередачи, что автоматически означает снижение затрат на электроэнергию. Среди недостатков такого основания можно назвать то, что при снятии ледового слоя остается песчаная поверхность, которая нуждается в периодическом выравнивании или демонтаже.
  • Плиты с системой айс-матов. Современный вариант, являющийся промежуточным звеном между двумя предыдущими. Его основными преимуществами являются легкость монтажа и простота эксплуатации, надежность, долгий срок службы и универсальность. Айс-маты одинаково хорошо подходят для сезонных катков, а также ледовых площадок в спортивных, торговых и развлекательных центрах.

Конструкция ледового катка

Технологическую плиту любой конструкции необходимо изолировать от притока тепла со стороны грунта. Это делается с помощью укладки теплоизоляционного слоя. Помимо этого укладываются также дренажный и гидроизоляционный слои. Если каток функционирует в течение всего года, следует установить систему обогрева грунта во избежание промерзания основания катка и его деформации.

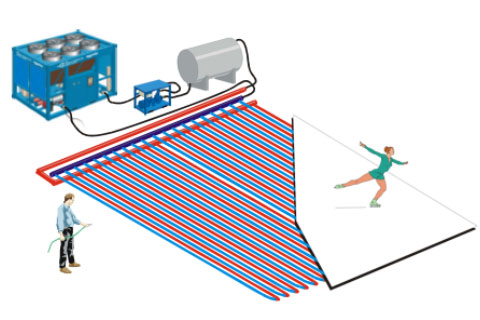

Коллекторная система предназначена для подачи холода и его распределения по трубкам теплообменника. Изготавливается коллектор из стальных или полиэтиленовых труб, которые монтируются по определенной схеме.

Конструкция теплообменника представляет собой систему полиэтиленовых трубок, располагающихся вдоль наиболее протяженной стороны катка на фиксированном расстоянии. При этом трубки образуют петлю, которая устанавливается в коллектор. Длина данной петли в общем и целом соответствует протяженности внешних границ ледового поля катка.

При выборе холодильного оборудования, которое поддерживает работу искусственного катка, необходимо обращать внимание на его мощность, которая должна соотноситься с размерами ледового поля, а также надежность и вибрационно-шумовые показатели.

Правильный выбор и грамотный монтаж составляющих, а также качественная заливка катка с искусственным льдом – гарантия их успешной и бесперебойной работы в течение долгого времени.



Строительство и монтаж мобильных ледовых катков строительство. Прайс-лист в Москве. ЛЕДОВЫЙ СЕРВИС

Мобильные ледовые катки

В отличие от стационарных ледовых арен и сезонных ледовых катков, мобильные катки могут быть установлены на любой ровной твёрдой поверхности и являются интересным видом сезонного бизнеса с высокой рентабельностью. Мобильные катки органично вписываются в структуру торговых центров, парков и других мест отдыха с повышенной проходимостью, являются дополнительным стимулом для их посещения.

Преимущества мобильных катков

Мобильные катки обладают рядом преимуществ:

  • возможность быстрого монтажа, демонтажа;
  • возможность устройства катка там, где строительство стационарных сооружений не возможно из-за технических и административных ограничений.
  • минимум необходимых коммуникаций;
  • низкая величина инвестиций и быстрая окупаемость;

Кроме того, при укрытии катка под легкосъемной каркасно-тентовой конструкцией, сезон работы увеличивается на 2-3 месяца и значительно меньше зависит от погодных условий.

Составляющие мобильных катков

Основные составляющие мобильных катков:

  • арочная каркасно-тентовая конструкция — продлевает период эксплуатации на 2-3 месяца;
  • холодильный установка представляющая собой моноблок контейнерного исполнения;
  • борта хоккейные стандартные вмораживаемого типа, облицованные ударопрочным каленым стеклом;
  • трубчатая система поля — айс-маты;
  • льдоуборочная машина;
  • комплект прокатных коньков;
  • специализированное напольное покрытие в сервисной зоне и пункте проката;
  • гардероб с индивидуальными запираемыми шкафчиками с скамейками для переобувания;

Мы готовы предложить Вам следующие работы по запуску ледового катка:

  • холодильные установки для ледового поля – монтаж и пуско-наладка;
  • технология ледового поля — поставка и монтаж;
  • каркасно-тентовые спортивные сооружения — поставка и монтаж;
  • поставка внутреннего спортивного, специализированного оборудования для ледового поля;

Технические решения, принятые в проектах, соответствуют всем требованиям экологических, санитарно-гигиенических, пожарных, норм ОТ и ТБ, документов, действующих на территории РФ.

Мы предлагаем только точные технические решения для ледовых полей, индивидуально подбирая оборудование и технологию поля под каждый ледовый проект.

Холодильное оборудование

ГК «Ледовый сервис» применяются холодильные установки контейнерного типа. В качестве хладогента используется фреон R-507А, а в качестве охлаждаемой жидкости 40 % раствор этиленгликоля

Холодильный агрегат и насосная группа размещается в шумоизолированном контейнере, воздушный конденсатор на кровле контейнера. Установка укомплектована двумя промышленными винтовыми компрессорами фирмы Bitzer.

Холодильная установка укомплектована системой мониторинга и диспетчеризацией связи, что позволяет как заказчику, так и поставщику оборудования дистанционно управлять и осуществлять контроль, за рабочими параметрами установки находясь в любой точке мира.

Основание ледового поля

Мобильные катки.

ГК «Ледовый сервис» предлагается линейка мобильных катков размерами от 300 до 1800 м2, а также площадки нестандартных размеров по индивидуальным проектам.

Основанием ледового поля для мобильных катков выступает технологическая охлаждающая плита, состоящая из матов (айс-матов) на основе EPDM резины (этилен-пропиленовых каучуков). Коллектор и маты системы хладоносителя поставляются в боксах, сборка коллекторных труб производится при помощи фланцевых либо муфтовых соединений. Монтаж не отличается сложностью и не требует большого количества времени. Оборудование выполнено по модульной схеме и может быть собрано без привлечения специалистов высокой квалификации.

Оборудование долговечно (10-15 лет), не требует дополнительного обслуживания, легко ремонтируется. Энергопотребление катков, с использованием данной технологии меньше, в среднем, на 25-30%, чем у катков с бетонируемой охлаждающей подложкой.

С применением этой технологии возможно переоборудование уже существующих арен, создание временных, мобильных ледовых площадок.

Стационарные катки.

В качестве основания ледового поля используется охлаждаемая бетонная технологическая плита. Представляет собой армированную конструкцию с сетью трубопроводов в бетонной заливке. Данная конструкция, как правило, используется в ледовых дворцах спорта, конькобежных аренах, стадионах и т.д. Использование бетонной плиты позволяет получить лед с более высокими характеристиками. В случае необходимости, ледовая арена может быть превращена в площадку для летних видов спорта или проведения культурно-массовых мероприятий.

Борт хоккейный

ГК «Ледовый сервис» использует несколько типов ограждения ледового поля:

  • Для массового катания: этот тип ограждения не предусматривает наличия защитного стекла или сетки поверх бортов. Чаще всего используется односторонний (для площадок под открытым небом) или двухсторонний (для торговых комплексов). Отличаются оба вида только материалом, используемым для изготовления ограждения (фанера, стеклопластик или полиэтилен).
  • Для массового катания и игры в хоккей: в этом случае используются борта для установки на уличных катках или в крытых катках. Материал бортов – стеклопластик или полиэтилен. Для массовых катков, в основном, используется ограждение над бортом из сетки-рабицы, в крытых катках еще и из закаленного стекла или поликарбоната. В качестве опций предлагается защита по периметру ледовой площадки, боксы для хоккеистов, оштрафованных игроков. Уровень исполнения может быть от бюджетного варианта до ограждения, выполненного в соответствии с международными стандартами.

Прочее оборудование

ГК «Ледовый сервис» предлагает оборудование для организации проката коньков, а также средствами ухода за ними. Нами обработана и систематизирована информация о необходимом количестве прокатных коньков для каждого типа катка, размерный ряд и соотношение мужских, женских и детских. При поступлении заявки на расчет мы готовы сделать персональный расчет для вашего катка. Для сушки предлагается сушилки с антибактериальной обработкой, так и без нее, стеллажи для хранения прокатных коньков, одноразовые носки для служб проката.

Также, предлагается мебель для создания раздевалок, от массового катания до специализированных раздевалок для хоккея.

В сотрудничестве с нашими партнерами разработаны пропускные комплексы для массового катания, информационные табло, светомузыкальное оборудование



Бизнес план ледового катка с расчетами

Важнейшая часть катка — ледовая площадка. От качества покрытия напрямую зависит удовлетворённость от катания и безопасность. Технология заливки льда представлена ниже.

Перед началом заливки необходимо подготовить основание из укатанного снега. Снег должен быть укатан до состояния, когда по нему можно ходить, практически не проваливаясь. Толщина около 5 сантиметров. Снег можно укатывать ручным садовым катком.

Заливать лед целесообразно при установившейся дневной температуре воздуха не выше —4—5 градусов. Слой воды напыляется без образования больших луж с обязательной пропиткой снега, после этого делается перерыв на два—три часа, пока слой не замерзнет. Затем можно напылять следующий. Шланги или пожарные рукава не должны долго лежать на льду на одном месте — лед под ними начинает таять. Заливать лучше через пожарный гидрант, используя для этого прорезиненные пожарные рукава и пожарный ствол с распылителем. Рекомендуется менять место начала заливки во избежание наплывов. Не рекомендуется заливать лед во время снегопада, иначе он получится бугристым. Заливщик все время находится в беспрерывном движении, а подсобные рабочие ему помогают: передвигают рукав шланга.

Слой воды за одну заливку должен быть не более одного миллиметра. При сильном ветре заливку производят по ветру. Во время заливки необходимо внимательно следить за соединительными гайками рукавов, чтобы не было потеков воды. При температуре воздуха —4—5 распылитель держат повыше и поливают дождеобразно (в этом случае мелкие капли воды частично охлаждаются в воздухе, и замерзание на поверхности льда происходит быстрее). При температуре воздуха —5—10 распылитель держат под углом 35 градусов к заливаемой поверхности. При температуре воздуха —10—20 распылитель держат пониже, чтобы мелкие капли воды не замерзли в воздухе.

Как правило, результат достигается за три дня работы. Поливку начинают с дальней стороны площадки. Постепенно отступая, следят за тем, чтобы не оставалось участков, не залитых водой. Не следует бросать шланг на поле, полагая, что вода ровно заполнит площадку самотеком.

Чистовая заливка производится не реже 3 раз в неделю теплой водой (для разглаживания льда). За один день посетители катка обычно срезают коньками 1–2 см льда. Заливка льда производится как по часовой стрелке, так и против, по кругу, меняя направления вдоль и поперек. Перед каждой заливкой лед очищается от снега. Выходить на лед можно когда его толщина не менее 10–15 см. Длина шланга должна быть такой, чтобы он доставал до любого края площадки. Благодаря тряпке, надетой на волокушу, вода распределяется по поверхности льда ровным слоем.

Этапы запуска:

  • Зарегистрировать ИП
  • Арендовать площадку у администрации города
  • Закупить оборудование, инвентарь
  • Нанять персонал
  • Залить площадку
  • Разместить наружную рекламу и провести открытие

Нужно зарегистрировать ИП, форма налогообложения УСН (6%). Код ОКВЭД 92.72 «Прочая деятельность по организации отдыха и развлечений, не включенная в другие группировки»

Наименование

Количество

Цена за 1 шт.

Общая сумма

Строение из лёгких конструкций для размещения пункта проката коньков

1

400 000

400 000

Стеллаж для коньков

3

40 000

120 000

Скамья

10

6 000

60 000

Оборудование стойки пункта проката

1

20 000

20 000

Коньки

250

3 500

875 000

Станок для заточки коньков

1

50 000

50 000

Музыкальное оборудование

1

100 000

100 000

Осветительное оборудование

1

50 000

50 000

Декоративное украшение катка

1

50 000

50 000

Хозяйственный и бытовой инвентарь компл.

1

15 000

15 000

Кассовое оборудование и РOS терминал

1

70 000

70 000

Итого:

1 810 000

Строительство и монтаж быстровозводимых спортивных сооружений строительство. Прайс-лист в Москве. ЛЕДОВЫЙ СЕРВИС

Для предотвращения попадания осадков на ледовое поле, а также снижения воздействия погодных явлений, используются быстровозводимые укрытия, например воздухоопорные или каркасно-тентовые. Оба они призваны создать более удобный микроклимат на ледовом поле, снизить зависимость от осадков и колебаний температур, продлить время эксплуатации ледового катка и, что немаловажно, снизить расходы на содержание. Использование подобных укрытий позволяет сделать возможным круглогодичную эксплуатацию.

Каркасно-тентовое сооружение

Включает в свою комплектацию металлоконструкцию и тентовое покрытие 2 слоя. Несущие элементы конструкции сталь с антикоррозийным покрытием на болтовом соединении, имеет сертификат пожарной безопасности Г1 (негорючий). В комплектацию входят распашные торцевые ворота и дополнительные пожарный выход.

Покрытие — из специального армированного тентового материала. Тентовое покрытие представляет собой единое полотно выполненное методом тепловой сварки. Тентовый армированный материал обладает рядом преимуществ: не поддерживает горение, морозостойкий до -50С, водонепроницаемый. Для предотвращения образования конденсата рекомендуется использовать установку для подогрева и осушения воздуха.

Воздухоопорная конструкция

Представляет собой купол из полиэфирного материала. Данная конструкция отличается высокой прочностью, мобильностью, и, что немаловажно, исключается образование конденсата на поверхности купола.

Состоит из:

  • двухслойной оболочки;
  • блока подготовки воздуха с системами отопления, автоматики и резервирования;
  • входной вращающейся двери;
  • аварийной двери;
  • шлюза/гаража для льдоуборочной машины.

Модульные здания.

Позволяют разместить в себе раздевалки, административные службы, медицинский пункт, санузлы, пункт проката. Данная технология позволяет набрать необходимое количество блоков, объединять их между собой, чтобы получить помещения необходимой конфигурации и размера



Заливка и обслуживание ледовых катков строительство. Прайс-лист в Москве. ЛЕДОВЫЙ СЕРВИС

Специалисты компании выполняют следующие виды работ:

  1. сезонный монтажи демонтаж оборудования ледового поля, его консервация и хранение;
  2. первоначальную заливку ледового поля, вмораживание бортов;
  3. ежедневное обслуживание ледового покрытия, очистка, устранение трещин, сколов, шлифовка;
  4. контроль за работой холодильного оборудованием, его обслуживание и ремонт;
  5. ремонт трубной системы ледового поля;
  6. эксплуатация, обслуживание и ремонт ледозаливочной техники, бортоподрезки, роторов со шнеком;
  7. прокат коньков, их заточка, сушка, хранение;
  8. организация питания;
  9. организация спортивных школ разного уровня;
  10. проведение праздников, общегородских культурно-массовых мероприятий, новогодних елок, масленицы, шоу программ;
  11. в теплое время года на месте ледового катка могут быть организованы площадки для игры в футбол, волейбол, баскетбол.

ГК «Ледовый сервис» производит заливку ледовых катков. В своей работе мы придерживаемся следующей методики, которая позволяет гарантировать долговечность как естественного, так и искусственного покрытия и его высокое качество. Технология заливки льда позволяет даже на открытом катке поддерживать поверхность в пригодном для катания состоянии долгое время.

Подготовка:

  1. Производится выравнивание и подготовка площадки, согласно требованиям (перепад отметок не более 2 см, нагрузка на основание: статическая 200-700 кг/м2, динамическая (комбайн, люди) – 500-700 кг/м2).
  2. Производится герметизация мест возможных протечек воды.
  3. Проверяется исправность элементов конструкции ограждения площадки.

Технология первичной заливки льда:

  1. Заливку льда рекомендуется производить при температуре воздуха не выше — 4 -5 0С.
  2. При заливке грунтовых площадок необходимо осуществлять заливку постепенно, слой за слоем, до тех пор, пока площадка не прекратит впитывание воды. Рекомендуется проводить заливку катка, когда глубина промерзания грунта составит не менее 7 см.
  3. Лед следует заливать через пожарный гидрант, используя для этого прорезиненные пожарные рукава и пожарный ствол с распылителем. При использовании распылителя структура льда получается более однородная.
  4. Напыление льда производится слоями. После напыления первого слоя льда делается перерыв на время, пока он не замерзнет. Затем производится напыление следующего слоя льда. Ведется наблюдение за качеством поверхности, выявленные дефекты своевременно устраняются, проводится шлифовка, устранение наплывов, трещин, сколов.
  5. В зависимости от типа ледового катка и предъявляемых требований проводится намораживание ледового слоя от 7 до 14 см., при необходимости, в лед вмораживается разметка и изображения информационно-рекламного характера.



Обслуживание и эксплуатация ледовых катков и спортивных объектов строительство. Прайс-лист в Москве. ЛЕДОВЫЙ СЕРВИС

Техническая эксплуатация ледовых катков:

В процессе эксплуатации ледового катка возникает необходимость поддерживать его в технически рабочем состоянии. Для его обслуживания требуются специалисты по холодильной технике, рабочих, отвечающих за подготовку ледового поля, администраторов, специалистов по заливке льда, специалистов по заточке коньков.

Погодные явления вносят свои коррективы в работу катка, особенно, если это каток под открытым небом. Выпадающие осадки, колебания среднесуточных температур, интенсивная эксплуатация приводят к тому, что ледовое поле требует постоянного обслуживания. На сотрудников, отвечающих за подготовку льда ложится нагрузка по уборке снега, выравниванию, ремонту и заливке ледового поля. Для этого используется ледоуборочная и ледозаливочная техника, например, фирм Zamboni, Olympia, n-Ice. Специалисты компании, имеющие большой опыт по заливке и обслуживанию ледового поля готовы выполнить работы, позволяющие в кратчайшие сроки привести ледовое поле в рабочее состояние.

Колебания температуры негативно сказываются на работе холодильных установок. Постоянные включения и выключения оборудования не идут ему на пользу. Специалистам по холодильному оборудованию приходится периодически контролировать рабочие параметры и своевременно устранять возникающие неисправности. Значительно упростить работу поможет система удаленной диспетчеризации, позволяющая дистанционно отслеживать исправность холодильного оборудования и снижая расходы на содержание. ГК «Ледовый сервис» поставляет и эксплуатирует холодильное оборудование, укомплектованное такими системами. Они доказали свою надежность и эффективность.

При организации массового катания на ледовых катках организуется служба пункта проката коньков. Для поддержания прокатных коньков в рабочем состоянии используется станок для заточки лезвий коньков, специальные сушилки с помощью горячего воздуха, прошедшего анти бактериологическую обработку. В случае невозможности использовать сушилки, используются одноразовые носки.

Коммерческая эксплуатация ледовых катков

При использовании катка в коммерческих целях, возможны следующие виды деятельности, позволяющие получать доход:

  • хоккейные программы;
  • программы по фигурному катанию;
  • массовое катание;
  • организация ледовых дорожек для кёрлинга;
  • ледовый картинг;
  • предоставление ледового катка в арену для школьных или институтских занятий;
  • заключение договоров на аренду катка от коммерческих структур, а так же от местных органов самоуправления;
  • проведение культурно-массовых мероприятий;
  • проведение ярмарок, выставок;
  • организация рекламных мероприятий;
  • организация проката и продажи снаряжения;
  • сдача в аренду рекламных площадей;
  • сдача в аренду мест для организации торговли и питания.

В летнее время площадки, используемые под ледовые катки могут быть преобразованы в поля для большого тенниса, мини-футбола, волейбола, баскетбола и сдаваться в аренду.

При коммерческом использовании ледового катка следует учитывать следующие группы расходов:

  • расходы на электричество;
  • водопровод, канализация;
  • ГСМ;
  • связь;
  • расходы на содержание офиса;
  • вывоз мусора;
  • зарплата персоналу;
  • расходные материалы;
  • прочие сопутствующие расходы.

ГК «Ледовый сервис» уже не первый год осуществляет коммерческую эксплуатацию катков. Большой опыт, накопленный нашими специалистами позволяет компании удерживаться на ведущих позициях в этой сфере деятельности.
