Программы проектирования деталей: Обзор программ для чертежей

Обзор программ для чертежей

Конструкторские чертежные программы можно условно разделить на 2 класса — профессиональные (платные) и упрощенные (как правило бесплатные). Кроме того программы для создания чертежей могут подразделяться в зависимости от вида деятельности: САПР, 3д-моделирование, архитектурные, дизайн интерьеры, стальные конструкции, расчтеные и т.п. Приведем основные:

Профессиональные конструкторские программы (САПР)

Autocad – одна из самых популярных программ двух и трехмерного проектирования и черчения.

SolidWorks – мощный комплекс трехмерного проектирования, часто используется профессиональными конструкторами. Полная версия включает в себя много модулей, в том числе расчеты.

Inventor – конкурент Солида, также мощная система автоматизированного проектирования 2D и 3D.

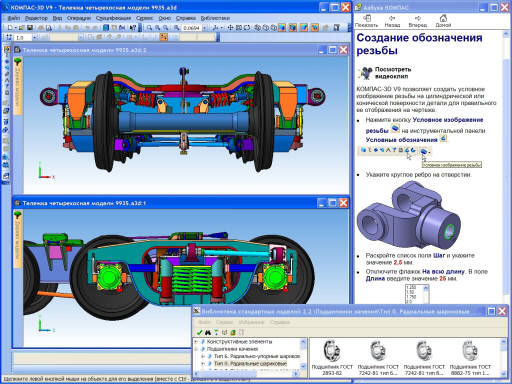

KOMPAS 3D – отечественная программа САПР, заточенная под российские стандарты.

ThinkDesign 2013

– последняя версия САПР, позволяет решать задачи разработки конструкторской документации различной степени сложности. При этом можно использовать наработки, созданные в других системах (от AutoCAD до CATIA). Языки: многоязычный (русского нет).

3ds Max (3D Studio MAX) — полнофункциональная профессиональная программная система для работы с трёхмерной графикой, располагает обширными средствами по созданию разнообразных по форме и сложности трёхмерных компьютерных моделей реальных или фантастических объектов окружающего мира с использованием разнообразных техник и механизмов.

CATIA – полноценная САПР, включающая модули для автоматизации проектирования, для управления инженерными данными и коллективной работы, для инженерного анализа и для цифрового производства. Продукт того же производителя, который создал SolidWorks. Сайт программы

NX (ранее «Unigraphics» или «UG») — CAD/CAM/CAE-система, включает конструирование, промышленный дизайн (в том числе автомобильный), 2D и 3D проектирование, инженерный анализ, проектирование оснастки и много других профессиональных модулей. Широко используется в машиностроении. Сайт программы

Pro/ENGINEER — полнофункциональная САПР для разработки изделий любой сложности. 3D CAD проектирование. Развитые возможности моделирования, создания чертежей, проектирования сборок, деталей из листового металла и т.д. Сайт программы

Бесплатные программы для черчения

Google SketchUp — это бесплатная программа для облегченного моделирования трехмерной графики

FreeCAD — это бесплатная и свободная САПР для 3D/2D-моделирования и черчения

LidreCAD — это бесплатная САПР для 2D-моделирования и черчения

Популярные архитектурные системы и программы для дизайна интерьера

ArchiCAD — интеллектуальное архитектурное проектирование в 3D пространстве. Сайт программы

ArCon – современное, динамично развивающееся программное средство в области архитектурного проектирования и дизайна, предназначенное для архитекторов, дизайнеров, производителей готовых домов и мебели, риэлтеров, строителей, одним словом, для всех, кто связан с проектированием, дизайном и строительством.

МАЭСТРО

Sweet Home 3D — это бесплатная программа для 3D-моделирования архитектурных сооружений и дизайна интерьера

Системы проектирования стальных конструкций

StruCad

Advance Steel (HyperSteel)

REAL Steel

Топ-10 бесплатных программ для 3D-моделирования 2019 года

У 3D-моделирования есть много применений: благодаря ему создается компьютерная графика, реалистичные видеоигры, проводятся тестирования, создаются прототипы. С каждым годом 3D-моделлеры становятся все более востребованными – но где этому научиться?

Мы собрали топ-10 бесплатных программ с актуальными в 2019 году инструментами, которые помогут вам попрактиковаться в создании моделей в 3D-формате.

3D Slash – ПО для 3D-моделирования, которое позволяет создавать модели с использованием простой концепции строительных блоков.

Данный сервис намного проще, чем его аналоги: пользователи создают трехмерные конструкции, работая над кубоидом с помощью множества инструментов для трехмерного моделирования: «Молоток», «Шпатель», «Долото», «Древесина» и «Дрель» – многим процесс создания моделей в 3D Slash чем-то напоминает Minecraft. Трехмерное проектирование с помощью этих инструментов будет легким даже для начинающих. 3D-проекты в программе можно импортировать и изменять.

Однако следует учесть, что по умолчанию инструменты будут придавать модели «пиксельные отпечатки». Если вы предпочитаете четкие края и гладкие поверхности, выберите размеры инструмента ниже разрешения вашего принтера.

LibreCAD – это бесплатное ПО для 3D-моделирования с открытым исходным кодом. Содержит основные инструменты, которые понадобятся для моделирования и модификации проектов. Пользовательский интерфейс LibreCAD не перегружен, потому данное ПО для 3D-моделирования подойдет для начинающих.

Следует отметить, что сервис отображает только 2D-виды, потому размер исходного файла будет составлять всего 30 МБ. Также, помимо 2D, сервис может отображать и изометрические изображения.

Meshmixer 3.0 – программа, позволяющая проектировать 3D-прототипы, объединяя несколько моделей. Пользователи могут вырезать нужные части из моделей и вставлять их в другие.

Кроме того, в программе можно создавать скульптуры и готовить свои прототипы к печати. Программа доступна на Windows и OS X.

SculptGL – это идеальный вариант, если вы хотите познакомиться с созданием 3D-скульптур органических форм. Весь процесс построения моделей в этой программе напоминает лепку из глины.

Применяя модификаторы динамической топологии, вы можете разделить 3D-модель, чтобы создать более сложные детали, а импорт базовой сетки поможет значительно сэкономить время.

ПО работает на WebGL, поэтому без проблем открывается в большинстве браузеров. Также обладает ограниченным функционалом – всего пара кистей, имитирующих реальные инструменты для лепки. Но в данном случае это скорее плюс, чем минус.

Программа с интуитивно понятным интерфейсом AutoDesk 123D предлагает множество инструментов для 3D-моделирования и автоматизированного проектирования. Кроме этого, она поддерживает технологию 3D-печати и лазерной резки. ПО доступно на Windows, MacOS X и iOS.

Houdini Apprentice – бесплатная версия Houdini FX с меньшим количеством инструментов. Она подойдет художникам, студентам и любителям, создающим трехмерные модели. У Houdini Apprentice простой и понятный интерфейс, поэтому программа будет полезной и для начинающих 3D-проектировщиков.

TinkerCAD – это ПО, которое поможет создать сложные дизайны без особых усилий. Недавно команда разработчиков TinkerCAD добавила возможность проектировать объекты с использованием Codeblocks, что позволяет проводить более техническое параметрическое моделирование. Благодаря ему качество 3D-моделей не будет так сильно зависеть от того, насколько хорошо вы владеете мышью и клавиатурой.

Wings 3D – программа для моделирования с множеством инструментов, позволяющих создавать реалистичные прототипы. С ее помощью можно текстурировать модели – в этом помогает встроенный инструмент AutoUV.

Программа не поддерживает анимацию и представляет только один рендер OpenGl, поэтому часто используется в комбинации с другими программами. Wings 3D использует язык программирования Erlang и доступна на Windows, Linux и MacOS X.

Это бесплатное программное обеспечение включает множество распространенных инструментов CAD-моделирования, но новичку с ними уже не справиться. Пользовательский интерфейс явно вдохновлен AutoCAD, потому DesignSpar станет хорошей альтернативой для 3D-моделлеров, которые хотели бы пользоваться данной программой, но не могут себе это позволить.

Хотя основные функции данного программного обеспечения бесплатны, издатель взимает плату за дополнительные – это касается расширенных параметров импорта/экспорта и рендеринга.

Как и некоторые другие программы, DesignSpark подключается к онлайн-сервисам. В частности, это позволяет загружать 3D-модели непосредственно в бесплатное программное обеспечение CAD, а также распечатывать и отправлять проекты по почте.

FreeCAD – это бесплатное программное обеспечение для 3D-моделирования реальных объектов любого размера. Параметрическое моделирование в этом ПО позволяет легко модифицировать 3D-дизайн.

FreeCAD имеет открытый исходный код и может дополнительно настраиваться: ПО создано на Python, потому, если вы знаете этот язык, сможете использовать его для создания и реализации новых функций. Также сервис предлагает модульную архитектуру, что позволяет подключать плагины к основному приложению.

Рекомендуемые программы для проектирования и моделирования САПР для Windows CAD, CAM, CAE

Solid Edge Solid Edge с синхронной технологией — поэлементная 2D/3D САПР без истории построения.
CadStd Lite Специализированный графический редактор для создания проектов в области машиностроения, строительства, а также чертежей, схем и диаграмм.
nanoCAD Первая отечественная свободно распространяемая базовая САПР-платформа для различных отраслей
Volo View Express Продукт для отображения и вывода на печать файлов основных чертежных форматов.
TurboCAD Deluxe Программное приложение для 2D и 3D проектирования и черчения.
IntelliCAD 2000 IntelliCAD — САПР, предназначенная для архитекторов, инженеров, проектировщиков и других разработчиков. IntelliCAD обеспечивает полную совместимость с Autodesk AutoCAD, совместим с сотнями решений для AutoCAD от третьих лиц.
NormCAD Выполняет расчеты строительных конструкций по СНиП и готовит проектную документацию для представления заказчику и в органы экспертизы.
Kompas-3D LT Свободно распространяемой, для некоммерческого использования, версией CAD-системы российской компании ASCON. Lite вариант позволяет свободное использование в школах, техникумах и институтах. Так же вы можете свободно делать копии этого дистрибутива для своих студентов.
CoCreate Приложение 3D CAD, в основу которого лег принцип динамического моделирования. Программа позволяет создавать объекты, собранные из множества (вплоть до шестидесяти) частей. CoCreate OneSpace Modeling PE 1.0 не похожа на прочие CAD приложения, разработчики обещают простоту и продуктивность, сравнимую разве что с приложениями Office.
DipTrace Free Edition Отечественная программа для проектирования печатных плат. В состав программы входят 4 редактора, которые позволят спроектировать схему, создать схемные элементы в символьном виде и привязать их к корпусам, которые тоже можно создать самостоятельно.
JustCAD Простое приложение, позволяющее выполнять простейшие основные операции с примитивами. Благодаря своему малому размеру и низкими системным требованиям данным приложением может воспользоваться любой желающий. На сайте разработчика можно скачать дополнительные библиотеки и элементы программы. Имеет почти все нужные инструменты для черчения: геометрические объекты, слои, привязки, текст и многое другое. В бесплатной версии отсутствует поддержка формата DXF и штриховки.
OCTREE САПР для 3D архитектурного моделирования, черчения и визуализации
Project StudioCS Электрика Программа Project StudioCS Электрика предназначена для автоматизации проектирования системы электроснабжения (СЭС) объектов гражданского и промышленного строительства в строгом соответствии с действующими стандартами.
ExpressSCH Программа для рисования схем электрических принципиальных плат.
Project Studio CS Водоснабжение Project StudioCS Водоснабжение – программа для проектирования внутренних систем водопровода и канализации в среде AutoCAD.Системы холодного и горячего водоснабжения, канализации, водяного пожаротушения.
AllyCAD Профессиональный CAD пакет с продвинутыми функциональными возможностями и интегрированными наборами инструментов. AllyCAD является быстрой, мощной и очень простой в использовании программой для создания 2D-чертежей. Она предназначена для использования в таких областях как строительная механика, гражданское строительство, архитектура и геодезия и пр.
Solid Edge Мощная комбинированная система проектирования в 2D и 3D, технология моделирования без дерева построения, ориентация на потребности определенной отрасли промышленности и полностью интегрированное управление разработками позволяет выполнять проекты в срок .
DWG TrueView Одна из немногих бесплатных утилит для просмотра и, что более важно, печати чертежей созданных в Автокаде. Из основных недостатков стоит назвать разве что пугающий размер дистрибутива — две сотни мегобайт для программы просмотра и печати.
Free DWG viewer Утилита для просмотра файлов Автокада, гораздо более компактная чем просмотрщик от Автодеска, однако, увы, не поддерживающая печать файлов DWG.
Программный комплекс «ЛИРА» Программный комплекс ЛИРА является современным инструментом для численного исследования прочности и устойчивости конструкций и их автоматизированного проектирования.
nanoCAD СКС Программный продукт nanoCAD СКС предназначен для автоматизированного проектирования структурированных кабельных систем (СКС) зданий и сооружений различного назначения, кабеленесущих систем и телефонии.
nanoTDMS Корадо Автоматизированное средство информационной поддержки создания, коллективной разработки, хранения и повторного использования документов. Корадо – это первое приложение, реализованное на платформе nanoTDMS.
BtoCAD Стабильная и доступная система автоматизированного проектирования. Это надёжная и удачная альтернатива AutoCAD Полноценная поддержка формата DWG и DXF.
Revit Architecture 2009 Специализированная САПР для архитектурно-строительного проектирования с применением технологии информационного моделирования зданий и сооружений в промышленном и гражданском строительстве.
Гемма — 3D Система ГеММа-3D, современное технологическое инструментальное средство программирования обработки для станков с ЧПУ.
nanoCAD Планировка Решение, предназначенное для различных организаций и подразделений, работающих с поэтажными планами и решающих вопросы управления собственностью. При разработке программного обеспечения учтены российские стандарты и особенности учета и инвентаризации недвижимости. nanoCAD Планировка может использоваться как графический компонент систем управления и эксплуатации школ, больниц, гостиниц, офисных и административных зданий, производственных помещений.
MSC.Patran Интерактивный программный продукт с открытой архитектурой, обеспечивающий интеграцию автоматизированных систем проектирования, моделирования, анализа и оценки результатов вычислений. Использование MSC.Patran в сочетании с другими программными продуктами компании MSC.Software позволяет достичь наибольшей эффективности и оптимальности конструкций изделий ещё на этапе разработки, до того, как начнётся изготовление и испытание опытного образца.
MSC.Nastran Программа конечно-элементного анализа. MSC.Nastran обеспечивает полный набор расчетов, включая расчет напряженно — деформированного состояния, собственных частот и форм колебаний, анализ устойчивости, решение задач теплопередачи, исследование установившихся и неустановившихся процессов, акустических явлений, нелинейных статических процессов, нелинейных динамических переходных процессов, расчет критических частот и вибраций роторных машин, анализ частотных характеристик при воздействии случайных нагрузок, спектральный анализ и исследование аэроупругости.
LVMFlow Компьютерная система моделирования тепловых и гидродинамических процессов литья, созданная в лаборатории математического моделирования УдГУ (Ижевск). LVMFlow позволяет автоматизировать рабочее место технолога-литейщика и снизить затраты времени и средств на подготовку новых изделий.
MSC.ADAMS Программная система, предназначенная для виртуального моделирования сложных машин и механизмов.
АРМ WinMachine Инструментально-экспертная система APM WinMachine представляет собой комплексное программное обеспечение для автоматизированного расчета и проектирования в машиностроении и строительстве. APM WinMachine — своего рода энциклопедия по машиностроению, включающая инструменты и программы для автоматизированного расчета и проектирования деталей машин, механизмов, элементов конструкций и узлов.
APM Civil Engineering CAD/CAE система автоматизированного проектирования строительных объектов гражданского и промышленного назначения. Эта система в полном объеме учитывает требования государственных стандартов и строительных норм и правил, относящиеся как к оформлению конструкторской документации, так и к расчетным алгоритмам.
ADEM Российская интегрированная CAD/CAM/CAPP система предназначена автоматизации конструкторско-технологической подготовки производства (КТПП).
A9CAD Программа автоматизированного проектирования и создания чертежей. Поддерживает промышленный стандарт DWG/DXF. Позволяет создавать такие элементы чертежей, как: линия, прямоугольник, круг, ломаная линия, текст; выполнять такие операции над рисунком, как: перемещение, масштабирование, вращение, подрезание, зеркальное отражение; позволяет редактировать цвет, выравнивать ширину рисунка и т.д.
nanoCAD СПДС Представляет собой универсальную двумерную графическую систему автоматизированного проектирования, предназначенную для выполнения чертежей и оформления рабочей документации в архитектурно-строительном проектировании и смежных отраслях.
МВТУ Предназначена для детального исследования и анализа нестационарных процессов в системах автоматического управления, в ядерных и тепловых энергоустановках, в следящих приводах и роботах, в любых технических системах, описание динамики которых может быть реализовано методами структурного моделирования. Является альтернативой продуктам SIMULINK, VisSim, MATRIXx и др.
nanoCAD Механика Универсальная двумерная графическая система nanoCAD Механика проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, расчета размерных цепей, создания пользовательских библиотек, оформления чертежей в соответствии с ЕСКД.
Bricscad Система автоматического проектирования, созданной на основе IntelliCAD
Универсальный механизм Программный комплекс «Универсальный механизм» (UM) предназначен для моделирования динамики и кинематики плоских и пространственных механических систем.
Universal Mechanism Lite Набор инструментов для создания динамического объекта — системы тел — и последующего анализа его динамических, кинематических и статических свойств.
Allplan САПР для архитектурно-строительного проектирования которая предлагает комплексный подход к строительному проектированию в целом.
EULER Программный комплекс для инженерного анализа динамики механических систем.
SCAD Office Программный комплекс нового поколения, позволяющий провести расчет и проектирование стальных и железобетонных конструкций.
NI Developer Suite Комплект программного обеспечения, для создания виртуальных измерительных комплексов.
LabView Представляет собой высокоэффективную среду графического программирования, в которой можно создавать гибкие и масштабируемые приложения измерений, управления и тестирования с минимальными временными и денежными затратами.
QCad Приложение для двумерного черчения. С помощью QCad можно создавать технические чертежи, такие как планы зданий и интерьеров, чертежи механических деталей и схемы.
SprutCAD Открытая среда конструкторского проектирования.
T-FLEX CAD Полнофункциональная система автоматизированного проектирования, обладающая средствами автоматизации проектирования при разработке проектов любой сложности. Программа объединяет параметрические возможности трехмерного моделирования со средствами создания и оформления конструкторской документации.
GEOTEC Office Package Пакет для геотехники и инженерного проектирования.
eMachineShop Бесплатная программа 3D CAD
TinyCAD Программа для проектирования электронных схем с большим набором готовых элементов.
DraftSight Открытое двухмерное решение САПР профессионального уровня для тех, кто хочет оптимизировать чтение, запись и обмен файлами DWG. DraftSight отличается особой простотой в использовании. Профессиональные пользователи САПР, студенты и преподаватели могут загрузить программу бесплатно
VizUp Удобный инструмент для уменьшения и оптимизации 3D-моделей.
RING Программа для расчета и моделирования арочных мостов
FRAME3DD Бесплатное свободное программное обеспечение для статического и динамического структурного анализа 2-ух и трехмерных каркасов

Оптимальное CAD-решение для проектирования машин и механизмов

2D- и/или 3D-проектирование?

Проектирование больших сборочных узлов в 3D

   Великолепная производительность даже при проектировании сложных сборочных узлов

   Точный контроль конфликтов наложения и раннее обнаружение ошибок

   Встроенное ПО для кинематического моделирования

   Связи между деталями

   Проектирование узлов сверху вниз или снизу вверх

   Параллельное проектирование

   Управление различными конфигурациями

Трехмерное отображение

Интуитивные операции

Использование стандартов

Информация из прежних разработок

«Умные» инструменты

Встроенные приложения

Прочие важные критерии при выборе CAD-системы

Autodesk Inventor Series — правильный выбор для проектировщика машин и механизмов

Основные преимущества AutoCAD Mechanical

В последнее время в области проектирования машин и механизмов происходят ощутимые положительные изменения. Постоянное совершенствование CAD-систем способствует дальнейшему прогрессу в этой сфере. Принципиально новые машины теперь могут создаваться в небывало короткие сроки. Мощное программное обеспечение позволяет находить решения, полностью соответствующие потребностям заказчика. Благодаря применению новых методов качество и надежность продуктов повышаются, а расходы (как на проектирование, так и на производство) снижаются.
От правильности выбора CAD-решения зависит конкурентоспособность предприятия в дальнейшем. В настоящей статье рассматриваются некоторые принципиально важные задачи, которые приходится решать при проектировании механизмов и машин, и дается обзор предлагаемых Autodesk решений.

2D- и/или 3D-проектирование?

Большинство проектировщиков, занятых в проектировании механизмов и машин, до сих пор используют традиционные методы двумерного черчения. Объемное проектирование имеет определенные преимущества, но в некоторых случаях 2D-подход остается более быстрым и экономичным решением. Типичный случай, когда использование 2D-подхода по-прежнему весьма эффективно, — это создание плоских схем, подобных тем, что применяются в электротехнике, гидравлике, системном проектировании. Кроме того, 2D-проектирование может оказаться более оптимальным вариантом при решении таких задач, как размещение оборудования в цехе.

Особенно удобен 2D-подход при использовании ранее накопленных данных. Многие предприятия годами применяли CAD и хранят сейчас множество чертежей. Часто имеет смысл обрабатывать это наследие в двумерном режиме, оставив 3D для новых проектных разработок.

На рынке есть одна система, дающая проектировщику возможность выбора между 2D- и 3D-проектированием: Autodesk Inventor Series содержит систему 3D-проектирования Autodesk Inventor и основанный на AutoCAD пакет AutoCAD Mechanical, разработанный специально для 2D-проектирования. В отличие от некоторых других CAD-систем, преимуществом Autodesk Inventor Series является то, что он позволяет работать и в 2D, и в 3D. При этом переходить с 2D на 3D можно в любой момент.

Проектирование больших сборочных узлов в 3D

Великолепная производительность даже при проектировании сложных сборочных узлов

Среднестатистическая машина состоит из сотен или нескольких тысяч деталей. CAD-cистема должна уметь обрабатывать такие сложные сборки, сохраняя высочайшую производительность. В противном случае машину приходится проектировать по частям, теряя преимущества 3D-проектирования.

Autodesk Inventor использует совершенно новую технологию — сегментную базу данных, позволяющую хранить в системной памяти только реально применяемые детали. Благодаря этому система обеспечивает быстродействие даже при работе с очень сложными изделиями.

Точный контроль конфликтов наложения и раннее обнаружение ошибок

При проектировании крупных узлов пользователю нужны надежные инструменты визуализации для эффективного отображения проекта. Кроме того, на ранней стадии необходим контроль конфликтов, вызванных наложением, часто обусловленным тем, что пространство сборки ограничено в целях компактности изделия. В Autodesk Inventor проектировщик может автоматически проверить компоненты и узлы на предмет наложений. Процесс может идти параллельно с выполнением других операций. Autodesk Inventor выделяет конфликтующие компоненты и отображает наложения всюду, где они могут быть.

Встроенное ПО для кинематического моделирования

Во многих машинах имеют место сложные кинематические процессы, поэтому CAD-системы должны осуществлять кинематический анализ. В Autodesk Inventor проектировщик может двигать отдельные детали в соответствии с их степенями свободы и сразу же видеть, как это влияет на сопряженные детали. На практике такое моделирование возможно и в 2D-, и в 3D-геометрии. Поэтому для анализа сложных движений могут использоваться даже 2D-эскизы.

Связи между деталями

Отдельные детали машины должны работать совместно. Так, если у фланца шесть отверстий, сопряженные детали должны иметь столько же. В Autodesk Inventor эти соотношения запоминаются на случай последующих изменений. Например, если две половины корпуса объявлены связанными и в одной из них производятся изменения, вторая автоматически изменяется в соответствии с первой.

Autodesk Inventor выполняет параметрическое моделирование, но благодаря своей «адаптивной технологии» способен делать гораздо больше. В нем можно легко определить связи между деталями на уровне геометрий, не прибегая к заданию уравнений. Проектировщик просто задает, каким образом детали должны быть увязаны, и в дальнейшем они автоматически меняют размеры и ставятся в правильное положение.

Такая технология упрощает внесение изменений в узлы. Отдельные части можно изменять независимо от порядка, в котором они разрабатывались. В целом адаптивная технология по простоте и гибкости превосходит традиционные параметрические методы.

Проектирование узлов сверху вниз или снизу вверх

Работа в Autodesk Inventor происходит независимо от применяемого подхода, будь то проектирование новой машины сверху вниз, когда деталировка откладывается на позднюю стадию, или создание ее снизу вверх на основе существующих деталей. Благодаря ассоциативности непременно сойдется все: сборка, отдельные детали, а также чертежи вместе со спецификациями на расход материалов.

Параллельное проектирование

Autodesk Inventor поддерживает параллельное проектирование, то есть позволяет нескольким проектировщикам работать одновременно над разными частями сборки, что существенно сокращает сроки проектирования. В Autodesk Inventor пользователи могут одновременно открыть свои части сборки и видеть текущее состояние всей сборки. Механизм безопасности дает право на запись в каждый конкретный момент только одному из участников, благодаря чему коллеги не могут случайно стереть работу друг друга.

Управление различными конфигурациями

Машины часто выпускаются в разных конфигурациях. Часто при этом меняются лишь отдельные размеры или детали. В Autodesk Inventor можно генерировать геометрические варианты прямо из рабочей таблицы, связанной с документом Microsoft Excel.

Трехмерное отображение

Основное достоинство 3D-проектирования — возможность видеть проект в объеме. Элементарная предпосылка — быстрый графический 3D-движок. В Autodesk Inventor достигнута очень высокая скорость графики. Специальный движок OpenGL обеспечивает прекрасную производительность благодаря оптимизации количества информации, выводимой на экран:

  • мгновенный процесс упрощения увеличивает или уменьшает количество полигонов на основе масштаба. Слишком маленькие детали просто не отображаются;
  • во время интерактивных движений (вращение, изменение масштаба) детали отображаются в уменьшенном виде.

Проект может быть показан в разрезе для получения детального вида «внутренностей» сборки.

Интуитивные операции

Одной лишь технологией обойтись невозможно. Что толку от высокотехнологичной системы, если трудность работы с ней препятствует ее эффективному практическому применению? Чтобы сделать технологию производительной, нужно обеспечить ее доступность максимально возможному числу пользователей. Важным фактором успешного использования CAD-системы являются простота и интуитивная понятность при работе. Именно здесь Autodesk Inventor выходит на новый уровень — посмотрите и убедитесь сами.

Использование стандартов

Проектирование с учетом стандартов — необходимое условие для производства изделия и возможности контактов с поставщиками. Размеры, отделка поверхностей и допуски содержат информацию, необходимую для изготовления и взаимодействия с поставщиками. Чертежи, полученные из 3D-моделей, должны быть точными и надежными.

В Autodesk Inventor генерация производственных чертежей и общих видов происходит автоматически. Для простановки размеров имеются многочисленные автоматические функции, облегчающие работу и экономящие время: получение параметрических размеров из моделей, автоматическое приведение к базовой линии, таблицы отверстий и т.д. Простановка размеров полностью ассоциативна: изменения, внесенные в модель, автоматически отражаются в чертежах, а изменения в чертежах приводят к изменению модели.

Выпадающие виды или видео также весьма полезны. С их помощью можно продемонстрировать работу машины даже людям, не имеющим технического образования. Это свойство предоставляет уникальные возможности для изготовления инструкций по сборке или эксплуатации.

Autodesk Streamline — средство для электронного общения с партнерами и поставщиками. Оно обеспечивает всем участникам разработки, включая работающих в других организациях, доступ к текущим проектным данным, в том числе 3D-моделям и 2D-чертежам, через Интернет. Доступ к текущей информации не зависит от времени и места, что предотвращает недоразумения, помогает экономить время и средства.

Информация из прежних разработок

Многие проектировщики машин и механизмов продолжают работать в 2D-системах CAD. В этих разработках материализованы значительные средства: в первую очередь чертежи, а кроме того, знания проектировщиков и интеграция CAD-систем в производство. Вот почему большинство компаний воздерживается от радикального перехода с 2D на 3D. Они опасаются, что не смогут эффективно использовать прежнюю проектную документацию, что потребуются большие затраты не переучивание, что придется пересмотреть все процессы, ранее связанные с 2D-чертежами. Хотя в долгосрочном плане преимущества 3D очевидны, существуют опасения, что переход на 3D потребует слишком больших усилий.

Если проблема именно в этом, Autodesk Inventor Series предоставляет вам несомненные преимущества.

Во-первых, важно то, то ваши прежние 2D-наработки будут оптимально использованы в 3D-среде. В Autodesk Inventor чертежи из AutoCAD импортируются гораздо лучше, чем в других системах. Причина очевидна: обе системы разработаны фирмой Autodesk, которая и ввела формат DWG. В результате Autodesk Inventor содержит идеальные возможности чтения чертежей в DWG. Например, можно добавить к существующей «статичной» 2D-геометрии параметры либо просто изменить ее; или же перевести существующую 2D-геометрию в 3D и сделать ее отправным пунктом для новых проектов.

Во-вторых, 2D-чертежи можно получить из проектов, выполненных в Autodesk Inventor. Это можно сделать как в формате Inventor, так и посредством экспорта в формате AutoCAD.

Можно также получить чертежи в формате AutoCAD Mechanical, при этом все соглашения о слоях и пр. будут соблюдены.

Таким образом, интеграция вашего существующего двумерного мира в новую 3D-среду пройдет просто. От вас не требуется полное переключение на работу в 3D. Наоборот, вы сможете продолжать работу в привычной 2D-среде, используя преимущества 3D по желанию.

«Умные» инструменты

Autodesk Inventor предоставляет ряд возможностей, позволяющих еще более упростить процесс проектирования: iFeatures, iParts и iMates.

Используя iFeatures (intelligent Features), каждый пользователь может вводить в проект элементы, не программируя ни единой линии. Суть в том, что детали, специфичные для компании, можно сохранить в виде своего рода «библиотеки знаний». Повторное использование таких элементов экономит время и повышает степень стандартизации проектов.

Сборка отдельных деталей облегчается благодаря iMates («умному описанию сочленений»). Геометрические соотношения хранятся в данных конкретной детали. При включении в сборку детали сами находят свою правильную позицию.

С помощью iParts пользователь может создать библиотеку часто применяемых деталей. Параметры можно модифицировать, что делает iParts идеальным инструментом для создания семейств деталей.

Кроме того, Autodesk Inventor включает большую библиотеку стандартных деталей, в том числе крепежных (винты, болты), а также шайб и подшипников.

Встроенные приложения

Детали из листового металла играют значительную роль во многих машинах. Поэтому в Autodesk Inventor встроены средства для работы с ними. Программное средство, в свою очередь, имеет встроенные модули для проектирования деталей из металлического листа. Все подобные детали могут создаваться в Autodesk Inventor.

Autodesk Inventor с самого начала строилась как открытая система. При ее разработке учитывалось, что ни одна компания не сможет создать всеобъемлющую систему «для всех и для каждого». Auodesk всегда полагалась на тесное сотрудничество с внешними партнерами, которые расширили Autodesk Inventor, добавив свои функции.

Главный результат такой стратегии — Autodesk Inventor Certified Applications Program. Партнеры AICAP работают в разных областях: расчеты, сложное проектирование из листовых материалов, обработка данных, управление производством. Приложения AICAP ассоциативны с Autodesk Inventor, при внесении изменений в 3D-модель входящие в нее детали пересчитываются.

В дополнение к интерфейсам SAT, IGES и STEP, поддерживаемым Autodesk Inventor, партнерские компании предлагают дополнительные интерфейсы к другим CAD-системам: CATIA, Unigraphics и т.д.

Autodesk Inventor предлагает также интерфейсы к различным системам EDM/PDM и ERP, например SAP.

Прочие важные критерии при выборе CAD-системы

При выборе CAD-системы имеет смысл учитывать не только функциональность программы, но и стратегические аспекты. Важнее всего то, что стоит за программным обеспечением: мощь, опыт и будущее разработавшей его фирмы!

У Autodesk более 5 млн. пользователей во всем мире. Такая огромная пользовательская база гарантирует непрерывный процесс совершенствования программных средств Autodesk.

Это подтверждается хотя бы тем, что компания Autodesk инвестирует значительную часть своих доходов в исследования и развитие производства.

Autodesk Inventor Series — правильный выбор для проектировщика машин и механизмов

Ввиду быстрого технологического прогресса сравнения только по отдельным показателям и свойствам не достаточно. Есть еще несколько аспектов, по которым Autodesk Inventor Series имеет определенные преимущества перед другими системами. Кратко упомянем о них:

  • гибкий производственный процесс: Autodesk Inventor Series поддерживает и 2D, и 3D;
  • легкость в изучении, внедрении и использовании системы;
  • адаптивное моделирование предоставляет больше возможностей, чем параметрическое;
  • оптимальная работа с крупными сборками;
  • мощные средства создания чертежей;
  • встроенные средства AutoCAD Mechanical и AutoCAD;
  • оптимальное общение внутри компании пользователя, а также с партнерами и поставщиками.

«САПР и графика» 3’2003

Программы для черчения на компьютере

На сегодня мы приготовили для вас статью с обзором самых популярных и многофункциональных программ для черчения. Специалисты, архитекторы, дизайнеры, студенты, а так же любители с помощью этих программ для черчения смогут находить решения для проектирования интерьеров, домов, специализированных установок и в целом создавать свои проекты с максимальной эффективностью.

Все программы для черчения из данного обзора имеют просто огромное количество специализированных инструментов и образцов инструментов, таким образом программы позволяют выполнять проекты практически в полуавтоматическом режиме. Более популярным названием таких программ для черчения является системы автоматизированного проектирования, сокращенно САПР.

Содержание

КОМПАС-3D

Безусловно самой популярно и многофункциональной программой для черчения от наших отечественных разработчиков является КОМПАС-3D. Данной программой в ВУЗах России пользуются практически все студенты, а многие инженеры считают данную программу наилучшей.

Программа для черчения КОМПАС-3D имеет достаточной простой и понятный интерфейс, множество инструментов, богатую справочную информацию по работе с программой и в ней вы с легкостью сможете подправить любые огрехи на чертежах быстро и легко.

Кроме того КОМПАС-3D позволяет проектировать детали и сборочные чертежи в 3D виде, в последующем можно перенести готовую модель и в 2D чертежи или наоборот.

КОМПАС-3D, обычно, идет в комплекте с дополнительными модулями программы для проектирования трубопроводов, электрических схем, пружин, систему прочностного анализа.

Скачать КОМПАС-3D.

AutoCAD

AutoCAD – как и КОМПАС-3D, не менее популярная инженерная программа, но более сложна в освоении. Лучше всего данную программу изучать под прочтение методического пособия, чтобы разобраться во всех возможностях и преимуществах этой программы для черчения.

AutoCAD имеет ряд некоторых возможностей, позволяющих в некотором роде автоматизировать черчение в программе. В ней этой САПР можно с легкостью проставить размеры на чертеже, быстро исправить мелки ошибки на готовом чертеже, вести построение геометрических фигур в автоматическом режиме, задавая только размеры фигур.

AutoCAD так же позволяет разрабатывать быстро и легко 3D детали. В целом возможности этой программы для черчения очень велики, которые накапливались с момента выхода первой версии программы (почти 30 лет).

Скачать AutoCAD.

A9CAD

A9CAD – является бесплатной программой для черчения, получила признание многих пользователей, которые считают, что она мало в чем уступает такому гиганту САПР, как AutoCAD.

Не зря пользователи сравнивают данную программу для черчения с AutoCAD, ведь они практически схожи, стоит хотя бы обратить внимание на интерфейс A9CAD.

В программе можно создавать двухмерные чертежи разной сложности, проставлять размеры на чертежах, имеется поддержка слоев.

Скачать A9CAD.

CorelDRAW Technical Suite

Не отстает в области разработки программ для черчения и такой разработчики гигант, как Corel, создав свой инженерный продукт CorelDRAW Technical Suite. С помощью данной комплексной САПР можно разрабатывать не только чертежи с широкими возможностями графического дизайна, но и полный спектр технической документации (справочники, методические руководства и т. п.).

Данная комплексная программа для черчения будет полезна инженерам, архитекторам, дизайнерам и даже модельерам при создании новых моделей одежды. В ней можно так же создавать трехмерные модели помимо двухмерных.

Разработчики программы заботятся о ее функциональности и быстро действии, так в последних версиях программы для черчения появились новые возможности для создания трехмерных моделей, улучшили производительность программного продукта, появились новые инструменты редактирования чертежей и многое другое.

Скачать CorelDRAW Technical Suite.

VariCAD

Мультиплатформенной системой автоматизированного проектирования различных графических объектов в 2D и 3D является VariCAD, предназначенная в первую очередь для машиностроительного проектирования. Помимо этого данная программа для черчения предоставляет механические части расчетов, инструменты для обработки листового материала, символы и библиотека стандартных механических частей.

Графический интерфейс программы был сделан специально для быстрого выполнения двухмерного или трехмерного моделирования. Имеются инструменты для легкого проектирования трубопроводов и резервуаров.

Программа для черчения позволяет автоматические создать из трехмерной модели двухмерные чертежи, в обратном порядке не получится.

Скачать VariCAD.

LibreCAD

LibreCAD – это бесплатная программа для черчения, являющаяся в полной мере системой автоматизированного проектирования двухмерных чертежей. Разработчики относят программу для выполнения задач в сфере архитектуры и машиностроения.

Функционал программы можно расширять дополнительными подключаемыми плагинами. В возможностях программы можно не сомневаться, разработчики уверяют, что программа может быть использована даже в составлении 2D карт звездного неба, солнечной системы или для представления очень маленьких объектов, например молекул.

С интерфейсом программы можно быстро разобраться, так как он устроен довольно просто.
Программа поддерживает слои, группировку объектов, командную строку и другие различные функции.

Скачать LibreCAD.

Graphite

Graphite – профессиональное, но в то же время легкое, программное решение для создания 2D и 3D чертежей и схем. Имеет просто огромное количество различных функций и инструментов для быстрого создания чертежей.

Программа для черчения прекрасно подойдет для студентов технических ВУЗов, инженеров-конструкторов и просто любителей. Может создавать многостраничные PDF-документы, пользовательские библиотеки, точный экспорт и импорт чертежей в форматах популярных САПР.

Скачать Graphite.

FreeCAD

FreeCAD – эффективный развивающийся проект, представляющий собой бесплатную программу для черчения в лице системы автоматизированного проектирования, задачей которой является полноценная замена дорогостоящих систем САПР. Поэтому проектирование в FreeCAD ничем не будет отличаться от проектирования в вышеприведенных программах.

В программе можно создавать трехмерные модели с последующим автоматическим созданием двухмерных чертежей проекций этих моделей. Можно производить импорт чертежей в большом количестве форматов. В наличии имеется множество инструментов для черчения.

В программе можно выполнять логические операции, экспортировать 3D геометрию для последующего высококачественного рендеринга в сторонних программах, а так же программа поддерживает работу с макросами. И в то же время программа является абсолютно бесплатной и мультиплатформенной.

Скачать FreeCAD.

DraftSight

DraftSight – еще одна бесплатная программа для черчения, которая является системой САПР профессионального уровня, отличающаяся от подобных программ своей простотой в использовании. Эта программа должна прекрасно подойти для студентов, которым приходится на всей стадии обучения чертить помногу. Так же может заменить платный аналог AutoCAD или же КОМПАС-3D.

Данная программа для черчения отличается от аналогов своей простотой в использовании и легким интерфейсом.

Судя по набору инструментов на уровне AutoCAD, бесплатности программы для черчения, по полной поддержке DWG и DXF форматов чертежей можно предугадать, что программа может стать одной из первых профессиональных систем САПР.

Скачать DraftSight.

Наш обзор программ для черчения подошел к концу и выбирать программу для каждого придется лично самому, в зависимости от того, что вы хотите от нее получить в итоге, важен ли вам русский интерфейс программы и отдельное приложение или же комплексное решение. Все приведенные в обзоре инженерные программы для черчения по-своему хороши, так что выбор стоит за вами.

20 бесплатных программ для 3D-моделирования

Автор: Диана Сиддикви Рейтинг топика: +1 IT-копирайтер, переводчик, контент-менеджер.

Программы для 3D-моделирования могут помочь превратить некоторые идеи в красивые модели и прототипы, которые впоследствии можно будет использовать в самых разных целях. Эти инструменты позволяют создавать модели с нуля, независимо от уровня подготовки. Некоторые 3D редакторы достаточно просты, так что их в короткие сроки освоит даже новичок. Сегодня 3D-модели используются в самых различных сферах: это кино, компьютерные игры, дизайн интерьера, архитектура и многое другое.



Выбор оптимального программного обеспечения для моделирования часто бывает трудным, так как непросто найти программу, в которой был бы весь необходимый функционал. FreelanceToday предлагает вашему вниманию 20 бесплатных программ для 3D-моделирования.



WINGS 3D



Программа Wings 3D является продвинутым инструментом для трехмерного моделирования. Пользователям предоставляется множество инструментов, с помощью которых можно создавать очень реалистичные модели. Wings 3D имеет настраиваемый интерфейс, встроенный инструмент отображения AutoUV и может экспортировать готовые файлы в большинство популярных 3D-форматов. Несмотря на все свои достоинства, такие, как поддержка виртуального отображения для симметричного моделирования, Wings 3D не поддерживает анимацию.

Доступно для:  Windows, | OS X | Linux


DAZ STUDIO




Daz Studio – это мощное и при этом совершенно бесплатное программное обеспечение для трехмерного моделирования. Нельзя сказать, что это легкий для освоения инструмент – новичкам придется долго изучать возможности программы. Создатели программы позаботились о пользовательском опыте, но удобство Daz Studio удастся оценить далеко не сразу. Одной из фишек программы является создание 3D-изображений с GPU ускорением во время рендеринга, что дает возможность создавать очень реалистичные модели. Также в Daz Studio имеется поддержка создания сцен и функционал для анимации моделей.

Доступно  для:  Windows, | OS X


OPEN SCAD




Бесплатное программное обеспечение для 3D-моделирования Open SCAD создано для серьезного проектирования (промдизайн, интерьеры, архитектура). Художественные аспекты создателей программы интересовали в гораздо меньшей степени. В отличие от других программ подобного плана, Open SCAD не является интерактивным инструментом – это 3D-компилятор, который отображает детали проекта в трехмерном виде.

Доступно для:  Windows, | OS X | Linux


AUTODESK 123D




Программа AutoDesk 123D – это большой набор различных инструментов для CAD и 3D-моделирования. С помощью программы можно проектировать, создавать и визуализировать практически любые 3D-модели. AutoDesk также поддерживает технологию 3D-печати. Основной сайт AutoDesk 123D имеет несколько сателлитов, где можно найти множество интересных бесплатных 3D-моделей, с которыми можно поэкспериментировать или просто использовать их в личных целях.

Доступно для:  Windows, | OS X | IOS |


MESHMIXER 3.0




Meshmixer 3.0 позволяет проектировать и визуализировать 3D-конструкции путем объединения двух или нескольких моделей всего за несколько простых шагов. В программе для этого имеется удобная функция «cut and paste», то есть можно вырезать из модели нужные части и вставлять их в другую модель. Программа даже поддерживает лепку – пользователь может создавать виртуальную скульптуру, формируя и уточняя поверхность точно так же, как если бы он лепил модель из глины. И все это в режиме реального времени! Программа поддерживает 3D-печать, готовые модели полностью оптимизированы для отправки в принтер.

Доступно  для:  Windows, | OS X


3DRESHAPER




3DReshaper является доступным и простым в использовании программным обеспечением для 3D-моделирования. Программу можно использовать в различных областях, таких как искусство, горнодобывающая промышленность, гражданское строительство или судостроение. 3DReshaper поставляется с поддержкой различных сценариев и текстур и имеет множество полезных инструментов и функций, облегчающих процесс трехмерного моделирования.

Доступно  для:  Windows


3DCRAFTER




Бесплатная программа 3D Crafter предназначена для 3D-моделирования в режиме реального времени и создания анимаций. Основная фишка данного редактора – интуитивно понятный подход «drag-and-drop». Сложные модели могут быть построены с помощью простых форм, программа поддерживает скульптурное моделирование и 3D-печать. Это один из самых удобных инструментов для создания анимации.

Доступно  для:  Windows


PTC CREO




PTC Creo – это комплексная система, созданная специально для инженеров, работающих в сфере машиностроения, а также для конструкторов и технологов. Программа также будет полезна для дизайнеров, которые создают продукты, используя методы автоматизированного проектирования. Прямое моделирование позволяет создавать конструкции по существующим чертежам или использовать программу для визуализации новых идей. Изменения в геометрию объекта можно внести очень быстро, что существенно ускоряет процесс работы. Программа, в отличие от предыдущих, платная, однако есть 30-дневный триал и бесплатная версия для преподавателей и студентов.

Доступно  для:  Windows


LEOCAD




Бесплатное программное обеспечение LeoCAD – это система автоматизированного проектирования виртуальных моделей LEGO. Есть версии для Windows, Mac OS и Linux. Программа может стать хорошей альтернативой Lego Digital Designer (LDD), так как имеет простой интерфейс, поддерживает ключевые кадры и работает в режиме анимации. Именно поддержка анимации выделяет LeoCAD на фоне других программ подобного плана.

Доступно  для:  Windows, | OS X | Linux


VUE PIONEER




Программа VUE Pioneer поможет создать трехмерную модель для визуализации ландшафта. Софт может быть полезен для продвинутых пользователей, которые ищут удобные инструменты для рендеринга. Pioneer позволяет создавать удивительные 3D-ландшафты благодаря наличию большого количества пресетов и обеспечивает прямой доступ к Cornucopia 3D-контенту. С помощью программы можно создать множество эффектов освещения.

Доступно  для:  Windows, | OS X


NETFABB




Netfabb – это не только программа для просмотра интерактивных трехмерных сцен, с его помощью можно анализировать, редактировать и изменять 3D-модели. Программа поддерживает 3D-печать и является самым легким и простым инструментом с точки зрения установки и использования.

Доступно  для:  Windows, | OS X | Linux


NAROCAD




Бесплатная программа NaroCad – это полноценная и расширяемая система автоматического проектирования, основанная на технологии OpenCascade, и работающая на платформах Windows и Linux. В  программе имеется весь необходимый функционал, имеется поддержка основных и усовершенствованных операций трехмерного моделирования. Функции программы могут быть расширены с помощью плагинов и программного интерфейса.

Доступно  для:  Windows, | Linux


LEGO DIGITAL DESIGNER




LEGO Digital Designer позволяет строить трехмерные модели с использованием виртуальных кирпичиков (блоков) конструктора LEGO. Результат можно экспортировать в различные форматы и продолжить работу в других 3D-редакторах.

Доступно  для:  Windows, | OS X


ZCAD




Бесплатную программу ZCAD можно использовать для создания 2D и 3D- чертежей. Редактор поддерживает различные платформы и обеспечивает большие углы обзора. Наличие множества удобных инструментов, позволяет решить большинство проблем, связанных с моделированием трехмерных объектов. Пользовательский интерфейс программы простой и понятный, что существенно облегчает процесс рисования. Готовый проект можно сохранить в формате AutoCAD и других популярных 3D-форматах.

Доступно  для:  Windows, | Linux


HOUDINI APPRENTICE




Бесплатная версия Houdini FX,  Houdini Apprentice, пригодится студентам, художникам и любителям, создающим некоммерческие проекты трехмерных моделей. Программа обладает несколько урезанным, но вместе с тем достаточно широким функционалом и тщательно продуманным пользовательским интерфейсом. К недостаткам бесплатной версии можно отнести водяной знак, который отображается на 3D-визуализации.

Доступно  для:  Windows, | OS X | Linux


DESIGNSPARK




Приложение для создания рабочих дизайн-листов позволяет создавать достаточно подробные 3D-модели. Создатели программы позаботились о функциях, позволяющих устранять проблемные места путем изменений и дополнений к существующему дизайну. Также с помощью DesignSpark можно быстро изменить концепцию 3D-продукта. Программа поддерживает прямую технику моделирования и 3D-печать моделей.

Доступно  для:  Windows


FREECAD






FreeCAD – это параметрический 3D-моделлер, разработанный для создания реальных объектов любого размера. Пользователь может легко изменить дизайн, используя историю модели и изменяя отдельные параметры. Программа мультиплатформенная, умеет считывать и записывать различные форматы файлов.  FreeCAD позволяет создавать собственные модули и затем использовать их в дальнейшей работе.

Доступно  для:  Windows, | OS X | Linux


SCULPTRIS




Бесплатная программа Sculptris откроет перед пользователями окно в захватывающий мир 3D. Особенностями Sculptris являются удобная навигация и простота использования. Программу легко освоит даже новичок, у которого нет никакого опыта в цифровом искусстве или трехмерном моделировании. Процесс работы построен так, что можно забыть о геометрии и просто создавать модель, при этом бережно расходуя ресурсы компьютера.

Доступно  для:  Windows, | Linux


MESHMAGIC 3D




Программу MeshMagic можно использовать для 3D-рендеринга файлов, а также для создания двухмерных объектов или их конвертации в 3D. Программное обеспечение имеет интуитивно понятный интерфейс и может использоваться для решения самых разных задач. В настоящее время Mesh Magic поддерживает только Windows. Результат сохраняется в популярном формате STL, который можно открыть и редактировать в большинстве онлайн и оффлайн инструментов для 3D-моделирования.

Доступно  для:  Windows


OPEN CASCADE




Open Cascade – это комплект разработчика программного обеспечения, предназначенный для создания приложений, связанных с 3D-CAD. Он включает в себя специальные, разработанный сообществом C++ библиотеки классов, которые можно использовать для моделирования, визуализации и обмена данных, а также для быстрой разработки приложений.

Доступно  для:  Windows, | OS X | Linux

ИСТОЧНИК



Информационные технологии в инженерной практике

В настоящее время компьютеризация ускоренными темпами проникает в деятельность исследовательских и проектных организаций, поднимая проектную работу на принципиально новый уровень, при котором значительно ускоряются скорость и качество проектирования, сложные инженерные задачи решаются с большим обоснованием. Во многом этому способствует использование высокоэффективных специализированных программ, реализуемых как в виде самостоятельных программных продуктов, так и в виде надстроек и приложений к известным пакетам прикладных программ. Деятельность по созданию специализированных программных продуктов и специальных технических средств для автоматизации проектных работ осуществляется в рамках создания САПР.

САПР (англ. CAD, Computer-Aided Design) – программный пакет, предназначенный для разработки (проектирования) технических объектов и оформления технологической и/или конструкторской документации (рис. 3).


Рисунок 3 — Состав и и структура САПР

В составе многофункциональных систем САПР, как правило, выделяют три составляющие: CAD, САМ, САЕ. Модули блока CAD (Computer Aided Designed) в основном используются для выполнения графических работ, модули САМ (Computer Aided Manufacturing) – для решения задач по технологической подготовке производства, модули САЕ (Computer Aided Engineering) – для инженерных расчетов, анализа и проверки проектных решений.

В наши дни все крупные научно-исследовательские и проектные институты, производственные предприятия и инжиниринговые фирмы в своей работе применяют компьютерные системы технологического моделирования (CAM/CAE-системы), сменившие программы расчета технологических процессов. CAM/CAE-системы представляют собой «программные конструкторы», позволяющие достаточно быстро «собирать» практически любые процессы и технологические схемы, выполнять многовариантные расчеты технологических режимов функционирования, материальных и тепловых балансов, основных показателей качества сырья и продукции. Наиболее «продвинутые» системы технологического моделирования могут создавать системы и отдельные контуры автоматического регулирования и управления технологическими параметрами, выполнять расчеты технологических параметров и их влияние на выбранные показатели качества процесса и решать оптимизационные задачи. Более того, ряд систем позволяют работать не только со схемами установок, но и цехов, заводов и даже предприятий. Область применения CAM/CAE-систем – подробный анализ состояния технологии и выявление недостающей информации, необходимой для действующих производств, выработка технических решений по оптимальному проектированию новых и модернизации действующих производств, обоснование перспективных и текущих планов переработки сырья и т. д. Таким образом, системы технологического моделирования остро необходимы в научно-исследовательских и проектных институтах и на предприятиях.

Применение технологического моделирования также очень эффективно при поиске решений по реконструкции производства и модернизации технологии. Как правило, в ходе эксплуатации предприятий время от времени возникает необходимость реконструкции некоторых технологических установок, их обвязки с предварительной проработкой альтернатив технических решений. С помощью технологических моделей объектов, действующих на предприятии, эта задача может решаться достаточно квалифицированно и с минимумом ошибок. Это объясняется тем, что расчетный анализ моделей в итоге позволяет отбросить все нерациональные варианты, уточнить концепции реконструкции, определить все приемлемые решения с минимумом затрат времени и сил. И, наконец, очень полезны технологические модели для анализа состояния технологии, а также обоснования перспективных и текущих планов.

Для профессионального использования моделирования необходима разработка технологических моделей, адекватных реальным объектам и явлениям. Для этого модели предварительно настраивают с использованием результатов исследований потоков и параметров внутреннего состояния моделируемого объекта так, чтобы в процессе вычислительного эксперимента воспроизвести с высокой степенью точности количественные и качественные характеристики продукции, режимные параметры процесса. Основными параметрами для настройки моделей выбирают составы потоков, так как они более чувствительны к отклонениям моделей от реальных характеристик процессов. Качество проектирования и расчета новых технологических объектов зависит во многом от точности имеющейся информации о составе сырья. При этом модели разрабатываемых объектов необходимо настраивать на основании данных об эксплуатации аналогичных действующих объектов.

В настоящее время лидерами на рынке моделирующих систем являются продукты трех компаний – Hyprotech, Aspen Technologies и Simulation Sciences (SimSci).

Hysys и Hysim. Программные продукты канадской фирмы Hyprotech Ltd. предназначены для статического моделирования основных процессов нефтепереработки, газопереработки и нефтехимии. Особое внимание в них уделяется работе с уравнением состояния Пенга-Робинсона. Программа включает различные варианты записи уравнения состояния Пенга-Робинсона, предназначенное для работы с различными правилами смещения и несимметричными коэффициентами бинарного взаимодействия, модификации для работы с аминами, гликолями и водой. В основе программного пакета лежит оригинальный алгоритм расчета ректификационных колонн любой сложности. Пакет сопряжен с форматом программы AUTOCAD через табличный ввод данных. Дополнительный модуль Hyprop служит для обработки результатов экспериментов по свойствам чистых компонентов и впоследствии полученные корреляции используют в расчетах. Помимо статического моделирования технологических схем программа позволяет осуществлять динамическое моделирование технологических цепочек и отдельных схем, а также разрабатывать схемы регулирования процессов. Широкие возможности имеются в программе по расчетам и оценке стоимости основных конструктивных характеристик различного оборудования, емкостей, сепарационного оборудования, теплообменной аппаратуры, насадочных и тарельчатых ректификационных колонн. Программа имеет развитый графический интерфейс, интегрируется с офисными приложениями Microsoft.

Aspen Plus и Speed UP. Прораммный пакет американской компании Aspen Technologies Inc. Эти системы получили широкую известность во всем мире, особенно в среде студентов химико-технологических специальностей. Aspen Plus является открытой системой для статического моделирования процессов, в основе которых лежит химическое и фазовое превращения. В программу с развитым графическим интерфейсом включен широкий набор постоянно расширяющихся алгоритмов. Пакет позволяет производить расчеты основных конструктивных характеристик технологического оборудования, выполнять их оценку стоимости. Дополнительный модуль, совместимый на уровне данных с платформой Aspen Plus, Speed UP , является системой динамического моделирования технологических процессов. Обе программы объединены в интегрированном пакете Dyna Plus.

Pro II и ProVision – широко известные программные продукты американской фирмы Simulation Sciences, Inc. Система Pro II была известна и использовалась на платформах мэйнфреймов и DOS/PC. Сегодня имеются реализации системы почти для всех широко распространенных платформ. В Pro II / ProVision заложены возможности моделирования практически всех химических и нефтехимических производств. Система имеет широкие возможности для обработки процессов с растворами электролитов, выполнения гидравлических расчетов реакторов, сепарационного оборудования, тарельчатых и насадочных ректификационных колонн. Через интерфейс ProVision имеется возможность подключения пакета динамического моделирования Protiss. В сотрудничестве с Shell Development Co. создан онлайновый симулятор Romeo.

Кроме программных продуктов “первого эшелона”, на рынке программного обеспечения для инженерного моделирования имеются продукты с меньшими функциональными возможностями, но тем не менее достаточными для решения основных задач инженером–технологом.

CHEMCAD. Пакет CHEMCAD разработан фирмой ChemStations, Inc. Программа включает средства статического моделирования основных процессов, в основе которых лежат фазовые и химические превращения, средства для расчета конструктивных характеристик и геометрических размеров основных аппаратов, средства для оценки стоимости оборудования.

PROSIM. Программный продукт компании Bryan Research & Engineering, Inc. включает средства статического моделирования основных процессов газопереработки и нефтепереработки. Имеются средства для расчета конструктивных характеристик и геометрических размеров аппаратов.

На российском рынке производителей программ следует отметить разработки КОМФОРТ и GIBBS.

КОМФОРТ – система моделирования, представляющая собой инструментальные средства для выполнения проектных и поверочных расчетов материальных и тепловых балансов различных химических производств. КОМФОРТ состоит из основной управляющей программы и различных модулей расчета аппаратов. Управляющая программа с выбранным набором технологических модулей создает предметно-ориентированную моделирующую программу, которая позволяет выполнять расчеты для выбранного класса химико-технологических схем (ХТС). В программе имеются средства для расчета ключевых процессов фракционирования в газопереработке.

GIBBS – моделирующий пакет, разработанный фирмой “Топэнергобизнес” в 1992 году, включающий средства моделирования большинства процессов промысловой подготовки природных газов. Помимо прочего программа имеет средства для расчета товарных свойств фракций моторных топлив, синтеза нефтяной смеси по данным лабораторных анализов, расчета условий образования твердой фазы СО2, условий образования и ингибирования газовых гидратов, расчета дифференциальной конденсации пластовых смесей и другие модули инженерного применения.

Проектирование выполняется, как правило, с помощью специализированного программного обеспечения (CAD/CAM приложений). При этом стадии проектирования всегда предшествует исследование проекта, где выполняются отдельные общие стадии проектирования (электро-, тепло-, водоснабжение, планирование размещения объекта и т.п.), оценивается стоимость отдельных стадий и проекта в целом, составляется смета проекта, разрабатывается сетевой график выполнения проекта, анализируется финансовая эффективность проекта. И хотя исследование проекта не является задачей моделирования химико-технологических процессов, тем не менее существует специальное программное обеспечение, которое позволяет решать такие задачи, используя при этом в качестве исходных данные, полученные с помощью перечисленных выше программ. К числу таких программ относится ICARUS PROCESS EVALUATOR (IPE), исходные данные для которого получены с помощью HYSYM, Aspen Plus, ProVision и CHEMCAD. Программа служит для выбора наиболее прибыльного проекта из нескольких вариантов, чтобы обеспечить окупаемость инвестиций после осуществления проекта. С этой целью выполняется полный анализ стоимости проекта с использованием данных о стоимостях труда, оборудования, различных типов установок, транспортировки, зданий, сооружений и т.д. При этом в случае необходимости производится подробный расчет размеров оборудования. Как итог – на основе общих характеристик проекта и сметных расчетов разрабатывается сетевой график производства работ, и затем – выполняется подробный финансовый анализ.

Современные средства моделирования, используемые для анализа, разработки и проектирования новых производств, а также анализа работы действующих, очень многообразны. Они позволяют автоматизировать почти все стадии инженерного труда и минимизировать затраты трудовых ресурсов, денежных средств и рабочего времени. При этом получается оптимальное решение поставленной задачи с учетом имеющихся данных и опыта. Очевидно, что конкурентное развитие технологии и техники немыслимо без широкомасштабного использования подобных средств моделирования в исследовательских и проектных организациях и на производстве.

Широкое распространение в наши дни получили системы, ориентированные на создание «открытых» (расширяемых) базовых графических модулей CAD, в которых модули для выполнения технологических или расчетных задач (соответственно блоки САЕ и САМ) остаются для создания специализирующемся на соответствующем программировании организациям. Эти дополнительные модули могут использоваться и без CAD-систем самостоятельно, что практикуется в строительном проектировании.

Крупнейшим в мире поставщиком программных продуктов для гражданского и промышленного строительства, рынка средств информации, машиностроения является фирма Autodesk, Inc. Начиная с 1982 года, этой компанией создается широкий спектр программных решений для конструкторов, инженеров, архитекторов, позволяющих им создавать цифровые модели проектов.

В России очень широко распространен программный комплекс AutoCAD. Разработанный компанией Autodesk несколько десятилетий назад, долгое время он отвечал всем требованиям проектировщиков, обладая широкими возможностями адаптации к запросам пользователя и богатым инструментарием.

Система CATIA (Computer Aided Three-dimensional Interactive Application) – одна из наиболее распространенных высокоуровневых систем автоматизированного проектирования (рис. 4). Это комплексная система проектирования (CAD), технологической подготовки производства (CAM) и инженерного анализа (САЕ), которая аккумулирует передовой инструментарий 3D-моделирования, включает подсистемы программной имитации технологических процессов, средства анализа и единую базу данных графической и текстовой информации. Программный пакет может эффективно решать все задачи технической подготовки производства, начиная от внешнего (концептуального) проектирования и до выпуска спецификаций и чертежей.


Рисунок 4 — Пример работы в программе CATIA

DesignCAD 3D Max – простой в использовании программный продукт 2D/3D-моделирования(рис. 5). В программе предусмотрена возможность твердотельного моделирования и создания анимации, презентаций. С помощью этой программы можно создавать 3D модели объектов, проектировать двигатели, механические детали, выполнять чертежи печатных плат и др. DesignCAD 3D Max является универсальным инструментарием САПР для продвинутых и начинающих проектировщиков.


Рисунок 5 — Пример работы в программе DesignCAD 3D Max

Google SketchUp – удобный и простой инструмент для создания, обработки и визуализации трехмерных моделей(рис. 6). Он позволяет качественно и быстро создавать любые построения различного уровня сложности – от эскизного до готового проекта. Кроме этого, Google SketchUP позволяет создавать презентации проектов и многостраничные документы, аннотировать множество масштабированных моделей на одной странице.


Рисунок 6 — Пример работы в программе Google SketchUp

GstarCAD – это средство для создания чертежей в общепринятом формате DWG/DXF(рис. 7). Программа является достойной заменой AutoCAD и по соотношению цена/качество отличной альтернативой другим распространенным российским и зарубежным аналогам. Благодаря тому что в GstarCAD применяются современные технологии производства систем проектирования, в основе которых лежат новейшие разработки Open Design Alliance и ITC, пакет GstarCAD является полностью совместимым со всеми существующими CAD-программами и САПР-системами, работающими с форматом графики DWG.


Рисунок 7 — Пример работы в программе GstarCAD

IronCAD – это профессиональная САПР последнего поколения(рис. 8). Она представляет собой полнофункциональный инструментарий разработчиков, в котором используются как классические методы параметрического моделирования, так и инновационный метод прямого редактирования. Программная система IronCAD предоставляет пользователю мощнейший инструмент для создания чертежей. По своим функциональным возможностям программа является достойным конкурентом T-Flex, AutoCAD, КОМПАС 3D, SolidWorks.


Рисунок 8 — Пример работы в программе IronCAD

NanoCAD – первая свободно распространяемая отечественная САПР-платформа для различных отраслей(рис. 9). Платформа nanoCAD имеет интуитивно понятный интерфейс, содержит все необходимые инструменты базового проектирования, а благодаря непосредственной поддержке формата DWG и совместимости с другими САПР-решениями является одним из лучших выборов при переходе на альтернативные САПР-системы.


Рисунок 9 — Пример работы в программе NanoCAD

OmniCAD – программная среда 2D-черчения, проектирования и 3D-поверхностного моделирования.(рис. 10)


Рисунок 10 — Пример работы в программе OmniCAD

Система T-FLEX CAD – эффективное средство для профессиональной работы конструктора(рисю. 11). Включает в себя средства 2D-черчения, 3D-проектирования, модули динамического и конечно-элементного анализа. Первая в мире САПР-система с геометрической параметризацией.


Рисунок 11 — Пример работы в программе T-FLEX CAD

Pro/ENGINEER – система, охватывающая все сферы проектирования, технологической подготовки производства и изготовления изделия(рис. 12). Широкий спектр возможностей средств трехмерного моделирования, высокое качество результата проектирования, устойчивость его к последующим модификациям и доработкам сделали Pro/ENGINEER одним из лидеров CAD/CAM/CAE-систем, а существование прямого доступа в систему полной поддержки жизненного цикла изделия Windchill PDMLink выводит Pro/ENGINEER в разряд PLM-систем.


Рисунок 12 — Пример работы в программе Pro/ENGINEER

TurboCAD – универсальное программное приложение для профессионального проектирования в формате CAD, использующее совмещенное 2D- и 3D-редактирование(рис. 13). Возможности промышленного стандарта ACIS совмещаются с поверхностным моделированием. TurboCAD Professional поддерживает двадцать пять самых распространенных форматов файлов, в том числе AutoCAD DWG/DXF, MicroStation DGN, IGEN, 3DS, STL и др. Имеется возможность экспорта проектов в MTX, HTML, JPG. TurboCAD Professional включает реалистический рендеринг, 3D-моделирование с оболочками и лофтингом, работу с файлами AutoCAD, обучающие программы, возможность работы с сетью Internet. TurboCAD полностью настраивается, совместим с Microsoft Office и содержит встроенный Microsoft VBA. Приложение также содержит Software Development Kit и Visual Basic Macro Recorder.


Рисунок 13 — Пример работы в программе TurboCAD

VariCAD – предназначенная для инженерного проектирования САПР(рис. 14). VariCAD содержит библиотеки стандартных механических деталей (ANSI, DIN), все необходимые для них методики расчетов, инструменты 3D-моделирования и 2D-черчения. VariCAD – это CAD-решение, позволяющее создавать, модифицировать и подсчитывать стоимость проектируемых моделей и обладающее хорошей функциональностью, простым и интуитивно понятным интерфейсом.


Рисунок 14 — Пример работы в программе VariCAD

КОМПАС – разработанная российской компанией «АСКОН» система автоматизированного проектирования с возможностями оформления конструкторской и проектной документации по стандартам ЕСКД и СПДС. Существует в двух версиях: КОМПАС-3D (рис. 15) и КОМПАС-график, предназначенных, соответственно, для трехмерного проектирования и плоского черчения.


Рисунок 15 — Пример работы в программе КОМПАС

SolidWorks – продукт компании SolidWorks Corporation, система автоматизированного проектирования, инженерного анализа и подготовки производства изделий любой сложности и назначения (рис. 16). Пакет представляет собой инструментальную среду, предназначенную для автоматизации проектирования сложных изделий в машиностроении и в других областях промышленности.


Рисунок 16 — Пример работы в программе SolidWorks

ANSYS – универсальная программная система конечно-элементного анализа, развивающаяся на протяжении нескольких десятилетий, является довольно популярной у специалистов в области компьютерного инжиниринга и конечно-элементного решения линейных и нелинейных, стационарных и нестационарных пространственных задач механики деформируемого твердого тела и механики конструкций(рис. 17).


Рисунок 17 — Пример работы в программе ANSYS

Сегодня перспективой развития САПР-систем является тесная интеграция со смежными программами. Суть этой интеграции заключается в установлении тесной взаимосвязи между расчетными и чертежными программами. Такая интеграция позволяет за счет автоматизации процессов объединить в едином информационном пространстве все стадии технологических расчетов, моделирования и проектирования и, следовательно, избежать дорогостоящих и длительных циклов разработки типа «проектирование – изготовление – испытания».

Топ-10 лучших программ САПР для всех уровней

Что такое программное обеспечение САПР?

Программное обеспечение, которое вы должны использовать при разработке чего-либо для 3D-печати, полностью зависит от того, что вы пытаетесь сделать. В целом программное обеспечение для 3D-дизайна делится на две категории. Программное обеспечение САПР обычно используется при создании промышленных объектов, таких как механические объекты. С другой стороны, некоторые программы САПР обеспечивают большую свободу творчества, поскольку проекты не должны работать механически, быть функциональными или соответствовать реальному устройству.Исторически программное обеспечение для 3D-моделирования использовалось в анимации фильмов и видеоиграх для создания органических дизайнов. Однако его также можно использовать для создания моделей для 3D-печати.

Здесь мы сосредотачиваемся на программном обеспечении САПР (автоматизированного проектирования) для механических объектов. Программное обеспечение может быть узкоспециализированным, оно разработано как технический инструмент с функциями в промышленном дизайне, механическом проектировании, архитектуре и таких областях, как аэрокосмическая техника и космонавтика. Модель CAD будет содержать такие данные, как свойства материала, размеры, допуски и информацию о производственном процессе.Кроме того, многие приложения САПР теперь предлагают расширенные возможности рендеринга и анимации для лучшей визуализации дизайна продукта.

Если вы решили создать модель для 3D-печати с помощью САПР, вы можете сохранить свою модель в формате файла стереолитографии (STL), фактическом формате файлов САПР для аддитивного производства (существуют и другие форматы файлов, специально разработанные для AM).

Список: 10 лучших от новичка до профессионального уровня

У нас также есть список программного обеспечения для 3D, предназначенного исключительно для новичков ЗДЕСЬ.

1. TinkerCAD

TinkerCAD — онлайн-приложение для 3D-дизайна от Autodesk, ориентированное на начинающих. В программном обеспечении реализована интуитивно понятная концепция построения блоков, позволяющая разрабатывать модели из набора основных форм. Онлайн-программное обеспечение поставляется с библиотекой из миллионов файлов, которые пользователи могут использовать, чтобы находить формы, которые им больше всего подходят, и манипулировать ими по своему желанию. Он также напрямую взаимодействует со сторонними полиграфическими службами. Это довольно упрощенная программа, которая будет иметь ограничения для некоторых проектов.Тем не менее, он предназначен в основном для людей, не имеющих никакого опыта в 3D-моделировании.

Начальный уровень
— Бесплатно

2. FreeCAD

FreeCAD — это полностью бесплатный инструмент параметрического 3D-моделирования с открытым исходным кодом, который позволяет создавать реальные объекты любого размера. Параметрический компонент упрощает редактирование. Вы можете перейти в историю своей модели и изменить параметры, чтобы получить другую модель. Это программное обеспечение не предназначено для профессиональных целей, но является хорошим средством обучения.Варианты, которые он предлагает, довольно простые, но это хорошая отправная точка, когда у вас нет опыта.

Начальный уровень
— Бесплатно

3. BlocksCAD

Это программное обеспечение для 3D-моделирования создано специально для образовательных целей, его разработка ведется таким образом, чтобы в дальнейшем каждый мог использовать OpenSCAD, более профессиональное программное обеспечение САПР. Команды для развития предметов и их трансформации представлены цветными блоками, напоминающими всем известные конструкторы LEGO.Код BlocksCAD полностью совместим с OpenSCAD, так что вы можете дать своим моделям последний штрих. Форматы экспорта могут быть OpenSCAD или STL. Чтобы каждый мог научиться использовать программное обеспечение, BlocksCAD имеет канал Youtube с различными учебными пособиями по 3D-моделированию.

Начальный уровень
— Бесплатно

4. Creo

Creo CAD — один из лидеров рынка в области проектирования изделий, разработанный Parametric Technology Corporation более 30 лет назад.Он объединяет множество функций, таких как тепловое, структурное, динамическое, параметрическое и произвольное создание поверхностей и прямое моделирование. Это законченный инструмент, идеально подходящий для аддитивного производства, который позволит вам выполнять все расчеты размеров при моделировании вашей окончательной идеи. Последняя версия Creo 5.0 была выпущена в 2018 году и отличается улучшенным пользовательским интерфейсом, переработанным для более удобной работы. 30-дневная пробная версия доступна бесплатно.

Промежуточный уровень
— Одна лицензия стоит 2310 долларов США

5.Фьюжн 360 °

Fusion 360 — это облачная программа 3D CAD. Он уникален в том смысле, что использует всю мощь возможностей для объединения команд дизайнеров для совместной работы над сложными проектами. Преимущество платформы Fusion 360 ° в том, что она хранит всю историю модели, включая все изменения. Он содержит множество вариантов дизайна, включая моделирование произвольной формы, твердотельное тело и сетку. Он работает на основе ежемесячной подписки. Разработчики также регулярно обновляют функции, улучшая их по мере появления новых выпусков.Он работает на нескольких платформах и позволяет пользователям получать доступ к своей информации где угодно. В опросе i.materialise в 2017 году они заметили скачок популярности программы за последние два года. Многие люди хвалят профессиональные возможности программного обеспечения, удобный интерфейс и рабочий процесс.

Промежуточный уровень
— Оплата: 60 ​​долларов в месяц или 495 долларов в год
— Бесплатно для студентов, преподавателей и академических учреждений

6.

Solidworks

Изданный Dassault Systèmes, он часто используется профессиональными 3D-дизайнерами. Это параметрическая модель на основе признаков. Программное обеспечение включает в себя широкий спектр функций, таких как инструменты проверки конструкции или обратное проектирование. Чаще используется для промышленных объектов. Это довольно практично и подробно. Одна из его особенностей заключается в том, что в отличие от многих других программ, которые имитируют кривые за счет плавно наклонных плоских структур, Solidworks использует систему NURBS. Эта система позволяет создавать очень подробные изгибы.Кроме того, вместо многоугольного моделирования, он использует размерные эскизы, так что изменение размера становится гораздо менее хлопотным. Одним из недостатков, о котором часто говорят пользователи программного обеспечения, является ограниченная возможность импорта файлов .STL. Если вы хотите загружать и редактировать файлы .STL, скорее всего, потребуется дополнительная программа. Формат файла в значительной степени является форматом выходного файла и не предназначен для пост-дизайнерской обработки.

Профессиональный уровень
— Одна лицензия стоит 3995 долларов США

7.AutoCAD

Программное обеспечение AutoCAD

от Autodesk было одним из первых программ САПР, выпущенных на рынок в 1982 году, что сделало его очень популярным программным обеспечением САПР в различных отраслях. Несмотря на то, что AutoCAD популярен и широко используется, его популярность в сообществе 3D-печати в последнее время снизилась, согласно опросу i.materialise. Многие пользователи отмечают, что, хотя он идеально подходит для 2D-черчения, его не так просто использовать для 3D-моделирования. Действительно, для того, чтобы выйти за рамки простых частей, нужно научиться осваивать макросы и скрипты.Программа предназначена для профессионалов, имеющих опыт алгоритмического программирования моделей. Если у вас есть такие навыки, вы мало что сможете сделать с AutoCAD. 3D-модели можно легко преобразовать в файлы STL для 3D-печати. С 2010 года AutoCAD был выпущен также для мобильных устройств и веб-приложений под названием AutoCAD 360.

Профессиональный уровень
— От 185 долларов в месяц или 1470 долларов в год
— Бесплатная полнофункциональная версия для загрузки для студентов и преподавателей.

8. CATIA

Решение CATIA CAD исторически разрабатывалось для собственных нужд Dassault Aviation. Это больше, чем простое программное обеспечение САПР, это также многоплатформенный программный пакет для САПР, CAM (автоматизированное производство), CAE (автоматизированное проектирование) и др. Он работает на платформе 3DEXPERIENCE от Dassault Systèmes. CATIA вводит новшества в дизайн и опыт продукта, интегрируя различные подходы к проектированию и разработке продукта, позволяя нескольким дисциплинам использовать свои существующие инструменты на всех этапах процесса разработки продукта.Таким образом, программное обеспечение очень полезно для промышленных и творческих дизайнеров, инженеров-механиков и системных архитекторов. CATIA предоставляет среду трехмерного проектирования, которая позволяет онлайн-людям и заинтересованным лицам обмениваться проектами продуктов и совместно работать над их моделированием.


Профессиональный уровень
— Начальная цена около 10 000 долларов США

9. OpenSCAD

OpenSCAD — это бесплатное программное обеспечение САПР с открытым исходным кодом, предназначенное для создания твердых 3D-моделей.Подходит для опытных пользователей, ищущих платформу для проработанного проекта. Кроме того, с учетом его конструктивной твердотельной геометрии (CSG) и экструзии 2D-контуров это программное обеспечение интуитивно понятно для кодеров / программистов. Он отлично подходит для простых форм, которые уже определены параметрически. Поскольку она полностью основана на языке описания, программа не будет интуитивно понятной для всех.

Профессиональный уровень
— Бесплатно

10.Носорог

Компания, разработавшая это программное обеспечение, позиционирует его как самый универсальный в мире разработчик 3D-моделирования. Это коммерческое программное обеспечение для трехмерной компьютерной графики и САПР. Программа использует точную математическую модель, известную как NURB, которая позволяет манипулировать точками, кривыми, сетками, поверхностями, твердыми телами и многим другим различными способами. Сильной стороной Rhino3D является широкий спектр конструктивных особенностей. Он предлагает большую универсальность при создании сложных 3D-моделей. Однако многие пользователи сообщают, что программное обеспечение сложно изучить, и для его освоения потребуется много практики.Также сообщается, что это не самое точное программное обеспечение для улавливания намерений пользователей. Программное обеспечение доступно для загрузки в различных пакетах на их веб-сайте по разным ценам.

Профессиональный уровень
— Включает разные пакеты; Rhino 6.0 начинается с 995 евро для Windows и Rhino 5.0 с 695 евро для Mac

.

Не забывайте, что у нас состоится веб-семинар, который состоится 26 февраля , , с сегодняшнего дня вы можете зарегистрироваться бесплатно ЗДЕСЬ.

Был ли этот рейтинг полезен? Сообщите нам об этом в комментариях ниже или на наших страницах в Facebook и Twitter! Не забудьте подписаться на нашу бесплатную еженедельную рассылку новостей, где все последние новости в области 3D-печати доставляются прямо на ваш почтовый ящик!

Лучшее бесплатное программное обеспечение САПР для загрузки в 2021 году: наш выбор

Начинающие

Вы никогда раньше не использовали CAD-технологии и хотите начать с простой программы? Вот бесплатное программное обеспечение САПР для начинающих и для детей.

3D Builder

Это приложение для 3D-моделирования интегрировано в Windows. Благодаря упрощенному интерфейсу, 3D Builder может использоваться кем угодно. Доступна библиотека, в которой вы можете выбирать среди уже сделанных проектов. Эта программа действительно проста в использовании и не предлагает большого количества опций, но все же позволяет работать с файлами STL, OBJ или 3MF. Однако, если вы ищете программу для ознакомления с 3D-моделированием и 3D-печатью, вам обязательно нужно попробовать ее.

3D Slash

3D Slash идеально подходит, если у вас действительно нет опыта работы с 3D, но это также идеальное программное обеспечение для детей.Некоторые функции специально разработаны для школ, что делает это программное обеспечение полезным в образовательных целях.

Действительно, это хорошее введение в 3D-моделирование. Поскольку эта программа действительно работает как строительная игра, это весело и позволяет легко начать работу с САПР. Программное обеспечение 3D Slash предлагает интуитивно понятный доступ к основным функциям. Это программное обеспечение позволяет запускать файл STL или OBJ, легко лепить формы и манипулировать вашей 3D-моделью.

Эта программа даже включает просмотр VR!

3D-Crafter

3D-Crafter — это бесплатное программное обеспечение для проектирования, разработанное Amabilis Software.Это интуитивно понятная программа САПР, благодаря подходу перетаскивания. Это позволит вам создавать рисунки и анимировать 3D-объекты. Даже если это бесплатное и простое в использовании программное обеспечение, 3D-Crafter действительно позволяет создавать сложные 3D-модели, но если вы хотите, вы можете пойти дальше с профессиональной версией для разработки игр и реалистичного рендеринга, но эта расширенная версия не бесплатно!

Однако эта бесплатная версия 3D-Crafter может помочь вам сделать первые шаги в 3D-моделировании благодаря интуитивно понятному интерфейсу.

Леополия

Это программное обеспечение Leopoly CAD интересно, но для этой программы доступны разные версии, но бизнес-решения не бесплатны. Однако, если вы хотите начать работу с бесплатной версией этого программного обеспечения для браузера, это возможно.

Вы сможете создать свой 3D-проект с нуля, импортировать 3D-модель или проверить, нашли ли вы то, что хотите, в их библиотеке и настроить его. Leopoly — это простая платформа для создания 3D-изображений, которая также включает в себя несколько отличных функций виртуальной реальности, которые могут быть даже более развиты в будущем.

ScultGL
Программное обеспечение

для 3D-скульптуры может быстро оказаться очень дорогим и немного сложным в использовании, если вы к нему не привыкли. Надеюсь, есть исключения, и SculptGL — одно из них! Это решение на основе браузера, позволяющее начать работу со всеми стандартными инструментами 3D-скульптуры, такими как кисть, надувание, сглаживание и т. Д. Также есть возможность начать работу с текстурами и рисованием с помощью этой программы 3D-скульптуры.

SculptGL также позволяет работать со скульптингом с несколькими разрешениями, динамической топологией и воксельным переплетением с помощью отличных алгоритмов.

Хотите использовать Sculpt GL для подготовки проекта 3D-печати? Ознакомьтесь с нашим руководством по SculptGL. Не стесняйтесь загружать свои 3D-файлы в нашу онлайн-службу 3D-печати, как только ваша 3D-модель будет готова!

LibreCAD

Вы ищете бесплатное программное обеспечение САПР для разработки 2D-проектов? LibreCAD создан для вас. Это программа с открытым исходным кодом, доступная для Mac, Windows и Linux. Начать работу с LibreCAD действительно легко, так как не требуется подписок, лицензионных затрат или ежегодных сборов.

Это решение 2D CAD разработано преданным сообществом, и вы тоже можете полностью стать его частью! Это 2D-программное обеспечение можно использовать для создания сложных чертежей, 2D-чертежей или 2D-проектов для лазерной резки.

QCAD

Вот еще одна программа для 2D САПР! Если вам нужно создавать 2D-чертежи, QCAD может стать для вас идеальным выбором! Подобно AutoCAD, это программное обеспечение отлично подойдет новичкам, которым нужно работать над проектами 2D CAD.

Как вы можете видеть на следующем рисунке, это программное обеспечение можно использовать для механических приложений, но его также можно использовать для архитектурных проектов для разработки чертежей!

https: // doc.ubuntu-fr.org/_detail/application/qcad_meca.png?id=qcad

К-3Д

K-3D — это мощное и гибкое программное обеспечение для 3D-моделирования и анимации с открытым исходным кодом. Это бесплатное программное обеспечение САПР отлично подходит для новичков, включая продвинутую систему отмены / повтора, гарантирующую, что вы вернетесь назад.

Это программа, ориентированная на художников, с довольно легким для понимания параметрическим рабочим процессом. Он также имеет отличные функции визуализации, которые могут быть полезны, например, если вы работаете в архитектуре.

LeoCAD

LeoCAD — это простая в использовании программа, которая может быть действительно полезна в образовательных целях.Эта программа позволяет создавать виртуальные конструкции из кубиков LEGO, что является идеальным способом для детей начать заниматься 3D-моделированием. Он хорошо подходит для больших моделей с большим количеством деталей, как вы можете видеть на следующем рисунке.

Эта программа хороша для начинающих, нуждающихся в ознакомлении с 3D-моделированием, но она также позволит вам использовать расширенные функции. Это программное обеспечение с открытым исходным кодом, каждый может внести свой вклад и добавить новые функции.

Крылья 3D

Wings 3D — интересная программа для 3D-моделирования с открытым исходным кодом, она отлично подойдет людям без опыта.Действительно, интерфейс действительно доступен для новичков, но также позволяет использовать широкий спектр продвинутых инструментов. В нем есть несколько мощных инструментов 3D-моделирования и настраиваемый пользовательский интерфейс, а также встроенная функция автоматического отображения UV для добавления текстуры в вашу модель!

Это мощное, но в то же время простое в использовании продвинутое средство моделирования подразделений.

TinkerCAD

TinkerCAD — это программа на основе браузера. Не нужно загружать его, вы можете легко получить к нему доступ и начать свой проект 3D-дизайна и 3D-моделирования.TinkerCAD — отличное введение в программное обеспечение 3D, идеально подходящее для образования. Эта программа, не имеющая опыта 3D-моделирования, позволит вам воплотить в жизнь ваши идеи.

Это приложение работает, размещая блоки один за другим, чтобы создать желаемый объект. Он имеет удобный интерфейс, позволяющий легко использовать различные 3D-инструменты и создавать свой собственный 3D-проект.

Ознакомьтесь с нашим руководством, чтобы узнать, как использовать TinkerCAD.

БлокиCAD

Эта программа создана специально для обучения.Это блочный интерфейс, предназначенный для учащихся всех возрастов. Это побудит детей изучать математику благодаря забавной системе.

Это облачное программное обеспечение работает как OpenSCAD, но его гораздо проще использовать. Это отличный способ начать с концептуального мышления и программирования.

Сурьма

Antimony — это 3D-параметрическая программа. Рабочий процесс довольно интуитивно понятен, что делает его более подходящим для новичков, чем сложное параметрическое программное обеспечение, такое как OpenSCAD.Даже если это программное обеспечение не требуется для действительно опытных пользователей, вы должны уже немного знать о 3D-моделировании, чтобы использовать эту программу.

При использовании этой 3D-программы вам нужно будет соединить узлы, чтобы создать форму и определить ваши преобразования. Сурьма позволяет создавать действительно сложные 3D-модели.

Мешмиксер

Meshmixer оказался действительно полезным программным обеспечением для 3D-печати или даже для разработки новых дизайнов ваших продуктов. В нем есть много 3D-инструментов, таких как инструменты 3D-скульптуры, сглаживание сетки или функции сглаживания сетки.

Вам все равно нужно будет тренироваться, чтобы максимально эффективно использовать это программное обеспечение для 3D-моделирования. Если вам нужна небольшая помощь в подготовке вашего 3D-файла для 3D-печати с помощью этой программы, ознакомьтесь с нашим руководством, посвященным Meshmixer

.

http://www.meshmixer.com/

Смузи 3D

Smoothie 3D позволяет довольно легко создавать 3D-модели, используя примитивные формы. Но одной из самых интересных особенностей этого инструмента моделирования является возможность получить 3D-модель из ваших 2D-изображений…
Действительно, вы можете использовать его, чтобы превратить свое изображение в 3D-модель и распечатать его с помощью нашей службы 3D-печати один раз. ваш файл STL готов.


Теперь мы сосредоточимся на программном обеспечении для опытных пользователей. Это не означает, что все эти программы сложны в использовании, но вам потребуется опыт работы с 3D-моделированием, чтобы начать их правильно использовать.

OpenSCAD

Эта программа для 3D-моделирования может произвести небольшое впечатление вначале. OpenSCAD отличается тем, что не фокусируется исключительно на художественном аспекте. Прекрасный выбор для сложных проектов. Благодаря использованию конструктивной твердотельной геометрии (CSG) и экструзии 2D-контуров это программное обеспечение интуитивно понятно.Он отлично подходит для простых форм, которые уже определены параметрически.

Это явно не средство интерактивного моделирования, а скорее трехмерный компилятор, полностью основанный на языке описания. OpenSCAD не для всех, но настоящие программисты это оценят.

Если вы хотите использовать это бесплатное программное обеспечение для своего проекта 3D-печати, не стесняйтесь проверить наше руководство по OpenSCAD.

Блендер

Blender — это хорошо известное программное обеспечение для автоматизированного проектирования, это очень мощное программное обеспечение для прямого моделирования на основе сеток, а не параметрическое.Blender даже используется профессионалами для разработки видеоигр или анимации. Он очень похож на программное обеспечение, такое как Mudbox или ZBrush, и не совсем подходит для новичков.

Эта программа великолепна для художественного использования, с отличными программными инструментами, такими как скульптинг, рендеринг и быстрое моделирование. Это идеальное программное обеспечение, если вам нужно создавать 3D-модели для печати, поскольку оно также включает функции САПР для ремонта ваших сеток. Это позволяет избежать неприятных сюрпризов, когда детали выходят из 3D-принтеров.

FreeCAD

FreeCAD — это доступный и гибкий инструмент параметрического 3D-моделирования с открытым исходным кодом. Эта программа читает и записывает во многие форматы файлов, что делает ее удобной программой для интеграции вашего рабочего процесса. FreeCAD имеет отличные инструменты моделирования, такие как анализ методом конечных элементов или хороший модуль моделирования роботов.

FreeCAD поможет вам создать лучшие 3D-проекты, от проектирования изделий до машиностроения. Он действительно подходит всем пользователям САПР и постоянно совершенствуется целым сообществом пользователей.

SolveSpace

SolveSpace — это средство параметрического 3D-моделирования, разработанное Джонатаном Вестхесом. Это программа 2D и 3D CAD, идеально подходящая для создания некоторых 2D-моделей благодаря отличным инструментам для рисования или для разработки хороших конструкций механизмов. Его инструменты САПР включают кривые Безье и поверхности NURBS. SolveSpace доступен в ОС Windows, Mac OS и Linux.

Магазин eMachine

Это программное обеспечение для проектирования в основном предназначено для профессионального использования, поэтому, если вы ищете отличную программу САПР для изготовления деталей с использованием технологии 3D-печати, eMachine Shop может стать для вас идеальным решением! Эта программа проанализирует ваш дизайн и покажет, есть ли в нем непрактичные формы.

Скульптура

Вы ищете бесплатную программу для 3D-скульптуры? Sculptris может быть хорошим выбором, если вам нужна программа для цифровой скульптуры. Функции Sculptris легко изучить, поэтому легко начать работу с этим программным обеспечением для проектирования.

Он очень похож на ZBrush, за исключением того, что он бесплатный. Вы шаг за шагом наращиваете уровни деталей благодаря полным инструментам для лепки. В нем есть все программные инструменты, необходимые для работы с графическим дизайном.

Мешлаб

Meshlab — это действительно полное программное обеспечение для исправления и редактирования сеток с множеством замечательных функций, таких как создание сеток и обработка облаков точек.Meshlab позволяет работать с большими файлами, что отлично подходит для данных 3D-сканирования.

Эта программа предлагает решения для восстановления формы объекта, для работы с цветовым отображением и текстурированием, а также для очистки 3D-моделей. Топологические ошибки можно легко удалить, что может быть полезно, например, если вы хотите создать модель для 3D-печати. Если вам нужна дополнительная помощь, вы можете проверить нашу запись в блоге о том, как исправить 3D-файлы с помощью Meshlab!

HeeksCAD

HeeksCAD — это программа для трехмерного твердотельного моделирования.Вы можете использовать это решение для создания геометрических объектов с использованием 2D-форм. Его свойства очень похожи на CATIA или Solidworks, что делает его удобным для проектов машиностроения.

Это бесплатная программа, но действительно полная, даже если это не профессиональное программное обеспечение. Например, это действительно может быть полезно для студентов.

https://www.tice-education.fr/index.php/tous-les-articles-er-ressources/technologie-au-college/696-heekscad-un-logiciel-de-cao-3d-gratuit

Искусство иллюзий

Art of Illusion в основном используется в сообществе RepRap.Эта программа для 3D-моделирования и рендеринга действительно хороша для создания анимации. Он также включает в себя отличные функции подразделения поверхности. Это программное обеспечение для дизайна проще в использовании, чем некоторые другие подобные программы, например, Blender.

Прицел

Эта бесплатная программа 2D CAD разработана Dassault Systèmes, которая также занимается разработкой SolidWords. Draftsight специально разработан для инженеров, архитекторов и дизайнеров. Вы можете полностью использовать его бесплатную версию, но если вы хотите пойти дальше, вы можете приобрести версию программного обеспечения для бизнеса.

Эта бесплатная версия позволяет создавать технические 2D-чертежи, сравнивать проекты и т. Д. Это программа для опытных пользователей САПР. Он доступен для Windows Mac и Linux.

NanoCAD

Вот еще одна бесплатная альтернатива AutoCAD для опытных пользователей. Это бесплатное программное обеспечение для черчения, обеспечивающее высокую производительность и передовые инструменты САПР. В нем есть мощный редактор таблиц, предлагающий множество новых возможностей. Эта программа 2D CAD доступна только для Windows. Если вам нужны еще более продвинутые функции, вы можете загрузить NanoCAD pro или NanoCAD plus, но эта бесплатная версия уже является хорошей и полной программой.

Посмотрите следующее видео, чтобы получить полную презентацию этого удивительного профессионального программного обеспечения САПР.

Список программ САПР

Проектировать 3D-детали сложно, но с хорошим программным обеспечением это становится проще. У каждого есть свой любимый инструмент, и ниже мы опишем некоторые из самых популярных программ САПР. Или создание прототипа при ограниченном бюджете, или быстрое исправление? Также существует множество отличных бесплатных инструментов для создания и редактирования 3D-моделей.


Платные программы САПР

3D Studio Max (3DS Max) была разработана Autodesk, это одна из золотых стандартных программ для 3D-моделирования, анимации и графического рендеринга. Он часто используется в киноиндустрии и при создании видеоигр и особенно полезен для создания реалистичных изображений живых существ и окружающей среды. Его инструменты, возможно, более надежны, чем необходимо для моделирования инженерных деталей; то есть его набор инструментов может лучше подходить для моделирования фигур и художественных проектов, в то время как такие программы, как Rhino, Pro-E или Inventor, лучше подходят для компонентов машин, особенно когда важен масштаб.

3DS Max оснащен широким набором инструментов, способных добавлять впечатляющие текстуры и скины к 3D-моделям. Когда дело доходит до 3D-печати, эти инструменты гораздо менее полезны, чем в мире рендеринга и компьютерной графики / моделирования. Экспортированный файл 3D-печати редко, если вообще когда-либо, сохраняет визуально релевантные данные о поверхности.

Значительная стоимость лицензии 3DS Max может рассматриваться как относительно высокий барьер для входа. Стоимость одной лицензии в 2014 году составляет 3675 долларов США. Также доступна краткосрочная бесплатная пробная версия.Однако следует также отметить, что для студентов доступна бесплатная трехлетняя лицензия.

Adobe Suite использует возможности Photoshop в Creative Cloud для редактирования и создания 3D-моделей. Этот относительно новый набор функций может показаться отсутствующим опытным моделистам, которые более знакомы с другим программным обеспечением премиум-класса, однако он сравнительно прост в использовании и прост в освоении для тех, кто уже имеет опыт работы с Photoshop и Adobe Suite. Не следует упускать из виду усилия Adobe по быстрому экспорту файлов для 3D-печати.Ожидайте, что они добавят дополнительные функции и возможности в будущем.

Autodesk Inventor был создан с расчетом на механическое проектирование. Это невероятно надежное программное обеспечение, способное выполнять трехмерное механическое проектирование, документирование и моделирование продукции. Цифровое прототипирование высочайшего качества может быть достигнуто с помощью Autodesk Inventor. Он особенно подходит для машиностроения.

Программа имеет две разновидности: Autodesk Inventor и Autodesk Inventor Professional.Ванильная версия позволяет пользователям создавать подробные чертежи, сборки и модели САПР. В профессиональной версии добавлены возможности моделирования, трассировки систем и инструментов. Полная профессиональная лицензия стоит 7 295 долларов США. Студентам доступна бесплатная трехлетняя лицензия.

CATIA была создана той же компанией, что и SolidWorks, и претендует на звание «ведущего в мире решения для проектирования продуктов и инноваций». Помимо простого трехмерного моделирования, CATIA предлагает инструменты для четкого проектирования, машиностроения, проектирования электрических и гидравлических систем, а также системного проектирования. После создания моделей CATIA позволяет разработчикам собирать вместе детали и просматривать взаимодействующие модели в реалистичных симуляциях с впечатляющим качеством. Эти почти настоящие цифровые конструкции настолько высокого качества, что их часто используют в рекламе или для демонстрации самостоятельно.

Помимо предложений поверхностного уровня, CATIA может выполнять расширенное моделирование поверхностей, разработку концепции промышленного дизайна, обратный инжиниринг и повторное использование поверхностей, моделирование систем, моделирование встроенных систем, анализ безопасности систем, проектирование инструментов, разработку электроники, проектирование электрических систем, конструктивных элементов и проектирование сборок, сравнительное моделирование поверхностей, проектирование механических систем и многое другое.Как и другое программное обеспечение подобного рода, CATIA используется почти во всех крупных отраслях промышленности, где его можно использовать, включая аэрокосмическую, автомобильную, транспортную, энергетическую, медицинскую и высокотехнологичную электронику.

CATIA имеет самый высокий барьер для входа в любую программу 3D-моделирования в мире. Как и сами элитные предприятия, CATIA — это обширный и глубокий океан возможностей и знаний. Неподготовленный пользователь легко мог утонуть. Тем не менее, CATIA стоит за некоторыми из самых передовых инженерных проектов на планете, и для некоторых предприятий высокая стоимость оправдана.

Хотя представители CATIA будут отговаривать людей публиковать реальную цену программного пакета, в информации, размещенной дизайнерами, ищущими расценки, указана цена последней версии (по состоянию на 2012-2013 годы) в диапазоне от 9000 до 65000 долларов США за единицу, в зависимости от количество включенных модулей. Ежегодная плата за обслуживание в размере 18% также взимается с покупателя, что может легко довести стоимость продукта до 100 000 долларов США.

PTC Creo (ранее известный как Pro / Engineer или Pro-E) содержит инструменты повышения производительности, которые можно использовать в ряде отраслей. Это масштабируемый, функционально совместимый набор программного обеспечения для проектирования, который позволяет разрабатывать концепции, моделировать прототипы, расширенный 3D-рендеринг и множество дополнительных функций. PTC Creo Parametric является неотъемлемой частью 3D-моделирования в САПР. Подобно SolidWorks и Autodesk Inventor, его интерфейс будет знаком тем, кто знаком с программами трехмерного моделирования, ориентированными на инженерное дело. Создание 2D-эскизов и 3D-вытяжек помогает создавать объекты в виртуальной среде. Новаторская часть PTC Creo состоит из огромного количества расширяемых интерактивных надстроек, которые могут работать вместе с основными программами и легко обмениваться файлами.Яркие, красочные модели быстро оживают на экране, что дает более интуитивное представление о моделях и более интуитивно понятные инструменты редактирования, чем в некоторых сравнительно недорогих программах.

PTC Creo обеспечивает всестороннее управление сложной геометрией и параметрическими объектами. Что особенно важно, это позволяет создавать полные цифровые представления разрабатываемых продуктов или деталей — то, что предлагают немногие подобные программы. Его возможности обычно можно разделить на три части: инженерное проектирование, анализ и производство.Данные могут быть представлены как визуализация или как 2D-чертежи.

Доступны бесплатные 30-дневные пробные версии и бесплатная академическая версия. Полная версия и ее элементы имеют структуру ценообразования, которую трудно найти, не запросив расценки; однако стоимость Creo Parametric составляет 3 500 долларов США.

Rhinoceros (Rhino) и связанные с ним продукты (названные в честь других животных) являются относительно надежными инструментами в области трехмерного моделирования. Разработка первоначальной версии произошла более двух десятилетий назад.В настоящее время Rhino находится в пятой версии.

Более специализированный, чем 3DS Max, Rhino предлагает широкий спектр инструментов для моделирования, редактирования, черчения, 3D-захвата, анализа и рендеринга. Пакет используется в основном для моделирования механических конструкций и управления инженерными проектами, хотя его можно использовать практически для любых трехмерных задач. Интерфейс относительно прост, что позволяет установить сравнительно низкий барьер для входа. Хотя полная лицензия на Rhino 5 не такая надежная, как Autodesk Inventor, она стоит всего 995 долларов США.Также доступны многомесячные бесплатные пробные версии.

Maya — еще одно передовое предложение от Autodesk, включающее инструменты для 3D-анимации, моделирования, симуляции, рендеринга и композитинга. Программа обладает огромными возможностями, способна легко интегрировать 3D-движение, 3D-моделирование и взаимодействия кинематографического качества. Возможно, он более эффективен, чем необходимо для 3D-моделирования компонентов для печати на 3D-принтерах, но все функциональные возможности присутствуют в его основе.

Стоимость одной лицензии составляет 3675 долларов США, а для студентов доступна бесплатная трехлетняя лицензия.Также доступны краткосрочные бесплатные пробные версии.

SolidWorks создан с нуля для механического проектирования. Он имеет широкий и надежный набор функций, идеально подходящий для 3D CAD, управления и консолидации данных о продукте, моделирования, технической коммуникации и электрического проектирования. Solidworks используется практически во всех отраслях, где могут возникнуть потребности в деталях, разработанных по индивидуальному заказу, включая, помимо прочего, аэрокосмическую, автомобильную, строительную, энергетическую, производственную, медицинское, промышленное оборудование и высокотехнологичную электронику.

Наряду с выделенными архивами, оперативной поддержкой, форумами, блогами, группами пользователей, индивидуализированными программами, обширной документацией и множеством других ресурсов SolidWorks имеет все необходимое для работы как с учреждениями корпоративного уровня, так и с отдельными лицами.

Само программное обеспечение сложное, но очень отзывчивое. Интерфейсы в Autodesk Inventor очень похожи, и пользователи, знакомые с одним, обнаружат, что освоение другого займет всего несколько минут.

Однопользовательская лицензия SolidWorks стоит 3 995 долларов США, а профессиональная лицензия — 5490 долларов США.Бесплатные пробные версии не гарантируются и должны быть запрошены. Они недоступны для студентов в любое время.


Бесплатные программы САПР

123D — это пакет программного обеспечения, разработанный AutoDesk. Включая инструменты для лепки, моделирования, рисования, создания схемных проектов, манипуляции с 3D-файлами и многого другого, этот пакет предназначен для начинающих пользователей и позволяет им создавать убедительные модели с помощью относительно простых инструментов. TinkerCAD, хотя и размещается отдельно, был добавлен в пакет в 2013 году.

Программы в составе пакета можно загрузить на компьютеры и мобильные устройства или запустить в Интернете в поддерживаемых браузерах. Простой дизайн и гибкие инструменты позволяют пользователям с любым уровнем подготовки создавать качественные 3D-модели, которые затем можно экспортировать для 3D-печати. Как и в большинстве бесплатных программ, программам пакета 123D не хватает надежных инструментов и детального внимания к устройствам, что делает их непригодными для сложных механических сборок или печатных деталей, точность которых имеет решающее значение для их работы.

Blender — это бесплатная программа для 3D-анимации и моделирования с открытым исходным кодом. Он поддерживает широкий спектр 3D-процессов, включая моделирование, оснастку, анимацию, симуляцию, рендеринг, композицию и отслеживание движения. Он даже позволяет редактировать видео и создавать видеоигры. Открытые скрипты позволяют дальнейшую настройку. Поскольку весь проект управляется сообществом и является бесплатным, выпускаются частые обновления и изменения исходного исходного кода, что дает Blender больше времени отклика, чем у некоторых более крупных, более жестко контролируемых программ.

Даже с его полнофункциональной 3D-средой, Blender не хватает некоторых из более надежных и мощных инструментов, присутствующих в платном / премиальном программном обеспечении, например, специально разработанных для прототипирования и машиностроения, уменьшающих количество или серьезность острых пересечений между поверхностями.

FreeCAD — средство параметрического 3D-моделирования. Параметрическое моделирование позволяет легко модифицировать проект, возвращаясь в историю модели и изменяя ее параметры. FreeCAD имеет открытый исходный код (лицензия LGPL) и полностью модульный, что позволяет выполнять очень продвинутые расширения и настройки.Он также очень хорошо подходит для написания сценариев, поскольку почти все функции могут быть доступны через его Python API.

OpenSCAD — это бесплатное программное обеспечение для создания твердых 3D-моделей. В отличие от Blender или TinkerCAD, OpenSCAD уделяет особое внимание механическим размерам и свойствам моделей САПР, а не их художественным свойствам. Он идеально подходит для создания деталей машин и подробных механических моделей. Однако это бесполезно для создания анимационных фильмов или графических изображений.

OpenSCAD позволяет пользователю строить модели из двухмерных контуров или путем компоновки твердой геометрии, как во многих программах премиум-класса.Он позволяет экспортировать в общие форматы файлов и поддерживает файлы STL для 3D-печати.

SketchUp — это бесплатная программа для 3D-дизайна, разработанная Trimble. Он включает в себя библиотеку, полную бесплатных 3D-моделей, которые может использовать каждый и в которые каждый может внести свой вклад. Его функция Layout позволяет легко преобразовывать 3D-модели в реалистичные чертежи — их затем можно экспортировать в файлы различных типов в дополнение к обычным параметрам экспорта, предоставляемым его пакетом 3D-моделирования.

Лицензия Sketchup Pro стоит многие сотни долларов и добавляет дополнительные функции и возможности. Низкий порог входа и простота, с которой пользователь может создавать или импортировать модели, делают SketchUp привлекательным инструментом для начинающих разработчиков 3D-моделей. Как и в случае с другим бесплатным программным обеспечением, ему не хватает надежных функций и сложных функций сборки, которые часто содержатся в программах премиум-класса. Опытным пользователям может не хватать простых интерфейсов, но именно поэтому он привлекает начинающих пользователей.

TinkerCAD В отличие от автономного программного обеспечения для 3D-моделирования, существует только в сети и работает в различных браузерах (хотя рекомендуется использовать Google Chrome или Mozilla Firefox).TinkerCAD имеет низкий барьер для входа и бесплатен. Начинающие пользователи проходят через процесс 3D-проектирования с уроками, обучая основам, прежде чем позволить пользователям перейти к более продвинутым методам. Программный пакет, основанный в 2011 году, был приобретен AutoDesk в 2013 году и включен в семейство продуктов 123D.

9 Бесплатных программ САПР для загрузки

Программное обеспечение

CAD является обязательным инструментом, который необходимо иметь на большинстве предприятий, чтобы уменьшить критические недостатки в конструкции, которые могут проявиться во время производства .

Если вы работаете в отрасли, которая во многом полагается на инструменты САПР, вы, вероятно, уже знаете, что получение хорошего программного обеспечения САПР может быть довольно дорогостоящим. И если вы студент, который только начинает знакомиться с программным обеспечением САПР, это будет проблемой.

Однако есть и второй вариант: бесплатная альтернатива САПР . Мы сделали легкую работу и искали 10 программ САПР, которые вы можете попробовать бесплатно прямо сейчас, чтобы разработать свой следующий проект 2D-чертежа или 3D-моделирования.

Вот только 10 таких программ и ссылки для их загрузки для той операционной системы, на которой вы сейчас используете . Если вы знаете больше, поделитесь ими с нами в разделе комментариев.

10+ бесплатных программ для 3D-моделирования для загрузки
10+ Бесплатное ПО для 3D-моделирования для загрузки

Инструменты 3D-моделирования помогают превратить отдельные идеи в красивые модели и прототипы для самых разных областей. Эти инструменты … Подробнее

Z Щетка

Sculptris — это профессиональная, но бесплатная программа для 3D-моделирования, созданная Pixologic, экспертом в области 3D-моделирования. Вы можете использовать его, чтобы легко создать свою собственную версию тролля, дракона или даже самого Годзиллы с помощью их богатого набора инструментов для лепки .

Если вы плохо разбираетесь в геометрии и полигонах для создания собственной поверхности, не беспокойтесь, потому что поверхность Sculptris содержит бесчисленное количество треугольников, которые автоматически встраиваются в поверхность вашей 3D-модели.

Это приложение поддерживает: Windows и macOS.

SketchUp Make

Одно из самых популярных программ для 3D-моделирования, SketchUp Make, используется в основном в архитектурных целях, а иногда и в других нишах на рынке 3D-дизайна.

Если вы ищете полное программное обеспечение для 3D-моделирования для вашей профессиональной карьеры, со всеми включенными инструментами, за вычетом цены, то SketchUp для вас.

Это приложение поддерживает: Windows и macOS.

Прицел

DraftSight — это бесплатный 2D-редактор САПР, который подходит для профессиональных пользователей САПР, студентов и преподавателей, особенно если вам нужно создать , отредактировать и просмотреть свой проект в собственном формате файла DWG .

Он поставляется с прекрасным набором функций, которые позволяют создавать профессиональные планы с использованием линий, полилиний, размеров, текста и прочего. Интерфейс относительно скучный, но он может понравиться тем, кто предпочитает минималистичное и простое программное обеспечение САПР.

Это приложение поддерживает: Windows, macOS, Ubuntu и Fedora.

FreeCAD

Этот проект является полностью открытым исходным кодом и нацелен непосредственно на машиностроение, а при проектировании изделий используется , но он также может быть использован для архитектуры или другой инженерной отрасли, которая во многом полагается на параметрическое 3D-моделирование.

Несмотря на то, что FreeCAD имеет открытый исходный код и бесплатен, он не уступает другим популярным программам САПР благодаря своей способности создавать реальные 3D-тела, поддержке сеток, 2D-черчению, правой системе координат и многим другим функциям.

Сама программа чрезвычайно модульна, и вы можете выбрать очень продвинутое расширение и настройку .

Это приложение поддерживает: Windows, macOS, Ubuntu и Fedora.

OpenSCAD

Для тех, кто хочет работать со спецификой, особенно для инженеров, OpenSCAD — это идеальная платформа для трехмерного моделирования. В нем нет интерактивного моделирования для разработки вашей модели, но вместо этого больше полагается на то, что вы определили в параметрах через файлы сценария .

Если вы хотите создать детали машины, а не проектировать своего следующего игрового персонажа, OpenSCAD лучше всего подходит для этой цели.

Это приложение поддерживает: Windows, macOS и Linux.

KiCAD

Хотите разработать модель для своей следующей печатной платы (PCB) и не знаете, с чего начать? Оцените KiCAD. KiCAD — это бесплатный инструмент для проектирования печатных плат с открытым исходным кодом, который включает в себя менеджера проекта и 4 основных программного обеспечения, таких как редактор схем, редактор печатных плат, средство просмотра файлов GERBER и селектор посадочных мест для ассоциации компонентов.

Существуют также дополнительные программные инструменты, средство трехмерного просмотра для визуализации печатной платы в трехмерном виде и 2 редактора библиотечных компонентов, позволяющие создавать или изменять компоненты схем и посадочных мест.

Это приложение поддерживает: Windows, macOS, Linux и Ubuntu.

QCAD

QCAD — это приложение, которое вы должны использовать, если хотите, чтобы создавал технические чертежи , будь то здания, механические детали или даже схемы и диаграммы.

Поскольку это открытый исходный код, QCAD больше фокусируется на модульности, расширяемости и переносимости .Его платформа 2D CAD является мощной, но простой в использовании даже для новичка, который практически не имеет опыта работы с приложениями CAD.

Это приложение поддерживает: Windows, macOS и Linux.

LibreCAD

Вот еще одна высококачественная платформа моделирования 2D-CAD , LibreCAD, простая в использовании программа с множеством высококачественных функций, включенных в нее. LibreCAD имеет такие функции, как привязка к сетке для рисования, использование слоев, измерения внутри вашего чертежа и многое другое, чтобы облегчить вам жизнь при рисовании на платформе 2D-CAD.

Если вам сложно начать работу с LibreCAD, они включили руководство сюда, на свою вики-страницу.

Это приложение поддерживает: Windows, macOS и Linux.

NanoCAD

Если вам нужны другие инструменты САПР, которые поставляются с полной поддержкой файлов .dwg , следующим в списке будет nanoCAD. Хотя вы можете использовать его бесплатно, nanoCAD по-прежнему имеет множество преимуществ, за которые обычно приходится платить по более высокой цене, например, знаменитый инструмент командной строки, SNAP и ONSAP, большое количество точных инструментов и многие другие, которые могут оказаться полезными. .

Независимо от того, являетесь ли вы новичком или уже опытным пользователем, nanoCAD станет для вас хорошей альтернативой.

Это приложение поддерживает: Windows.

50 лучших программных инструментов и приложений для проектирования

Инженерам-конструкторам требуется специализированное программное обеспечение, инструменты и приложения для исследования и разработки идей для новых продуктов и связанных с ними систем. Вы должны уметь создавать чертежи и схемы для конструкций, систем, машин и оборудования и работать совместно с другими инженерами, составителями чертежей и членами команды, и вам необходимо иметь возможность работать продуктивно и эффективно.Вот почему программное обеспечение, инструменты и приложения инженеров-проектировщиков должны оптимизировать процессы проектирования и разработки, а не мешать им.
Мы в Pannam осознаем все проблемы и требования, с которыми сталкиваются инженеры-проектировщики, поэтому мы составили список лучших инструментов, программного обеспечения и приложений для инженерного проектирования в надежде немного облегчить вашу работу. Наши лучшие решения для инженерного проектирования охватывают потребности в проектировании механических, электрических и строительных конструкций и включают программы САПР, инструменты моделирования, инструменты моделирования, программное обеспечение для создания цифровых прототипов, инструменты для инженерных расчетов и преобразования, карманные справочные материалы и другие решения, специально предназначенные для проектирования.

Обратите внимание, что мы перечислили наши лучшие программы, инструменты и приложения для инженерного проектирования здесь, в без определенного порядка.
1. Autodesk Product Design Suite
@autodesk


Autodesk наиболее известен своим программным обеспечением и услугами для трехмерного проектирования и проектирования. Нам нравится Autodesk Product Design Suite, потому что это комплексное решение для трехмерного проектирования изделий, которое предлагает все, что нужно инженерам-проектировщикам, от моделирования до совместной работы, визуализации и инструментов цифрового прототипирования. Завершите весь процесс проектирования с помощью Autodesk Product Design Suite.
Основные характеристики:
  • Использование 2D-чертежей AutoCAD в качестве основы для макетов изобретателя
  • Быстро и легко вносить изменения в дизайн продукта
  • Интегрировать электрическую и механическую конструкцию
  • Более быстрый выход на рынок за счет сокращения переделок и повторного использования проектных данных
  • Снижение производственных затрат за счет создания точной конструкторской документации и оценки технологичности продукции

Стоимость: БЕСПЛАТНАЯ пробная версия на 30 дней

  • Product Design Suit Premium: годовая подписка на настольные ПК на сумму 2310 долларов с базовой поддержкой
  • Также доступны ежемесячные платежи, бессрочные лицензии и расширенная поддержка — Контактные данные для получения дополнительной информации о ценах

2.MATLAB
@MATLAB


MATLAB — это язык высокого уровня и интерактивная среда для численных вычислений, визуализации и программирования. Это инструмент инженерного проектирования, который предпочитают миллионы инженеров и ученых по всему миру. С MATLAB вы можете исследовать и визуализировать идеи и сотрудничать в разных дисциплинах, чтобы претворить свои идеи в жизнь.
Основные характеристики:
  • Числовые вычисления для использования математических функций для решения научных и инженерных задач
  • Основные математические функции используют библиотеки, оптимизированные для процессора, чтобы обеспечить быстрое выполнение векторных и матричных вычислений
  • Исследуйте, визуализируйте и моделируйте свои данные
  • Делитесь результатами в виде графиков или полных отчетов

Стоимость:

  • Стандартная индивидуальная лицензия: 2150 долларов США
  • Групповая лицензия: Свяжитесь с нами, чтобы узнать цену

3. CATIA
@ 3DSATIA


CATIA, пионерский бренд Dassault Systèmes, является мировым лидером в области разработки продуктов и инноваций. Этот инструмент инженерного проектирования используется ведущими организациями и применим во многих отраслях. С CATIA инженеры-конструкторы имеют возможность моделировать продукты в контексте реального поведения, что позволяет им «проектировать в эпоху опыта».
Основные характеристики:
  • Среда социального дизайна, доступная через мощные трехмерные информационные панели, которые обеспечивают бизнес-аналитику, одновременное проектирование в реальном времени и сотрудничество между всеми заинтересованными сторонами
  • Обеспечивает интуитивный опыт работы с 3D благодаря возможностям 3D-моделирования и симуляции мирового класса, которые оптимизируют эффективность каждого пользователя.
  • Предоставляет инклюзивную платформу разработки продукта, которая легко интегрируется с существующими процессами и инструментами, чтобы дать возможность нескольким дисциплинам использовать мощные интегрированные специализированные приложения на всех этапах процесса проектирования и разработки продукта

Стоимость: Свяжитесь с нами, чтобы узнать цену
4.ZW3D
@ZWSOFT


ZWSOFT — хорошо известный поставщик решений CAD / CAM. Их ZW3D — это комплексное решение CAD / CAM, предназначенное для полного процесса проектирования и разработки продукта. Этот инструмент инженерного проектирования включает простой в использовании модуль 3D CAD, который значительно сокращает время проектирования.
Основные характеристики:
  • Самое быстрое ядро ​​для гибридного моделирования твердых поверхностей
  • Полное использование существующих чертежей с мощным обменом данными при планировании продукта
  • Несколько методов проверки для гарантии качества вашего дизайна
  • Расширение внутреннего и внешнего сотрудничества с помощью изготовления образцов
  • Доступен в нескольких версиях, включая ZW3D Standard, ZW3D Professional, ZW3D Premium, ZW3D 2X Machining, ZW3D 3X Machining, ZW3D Lite и ZW3D Student Version

Стоимость: БЕСПЛАТНАЯ пробная версия доступна на 30 дней; Свяжитесь с нами, чтобы узнать цену
5. MechDesigner


MechDesigner — это инструмент инженерного проектирования, который был разработан специально для проектирования и анализа машин и продуктов с движущимися частями, а также для того, чтобы эти части двигались так, как вы хотите. С помощью MechDesigner вы можете гарантировать, что ваши проекты будут двигаться плавно и точно, даже если ваша машина или продукт имеют сложные движения, несколько взаимодействующих механизмов, кулачков, шестерен или деталей, разработанных в САПР.
Основные характеристики:
  • Программное обеспечение CAD / CAE для проектирования и анализа машин, кулачков, механизмов и движений
  • Проектируйте и создавайте 3D-машины с любым количеством механизмов, которое вам нужно
  • Создавайте, редактируйте, анализируйте и просматривайте взаимодействующие механизмы в трехмерной среде, а также добавляйте твердые тела в модель
  • Создает механизмы с эффективными кинематическими уравнениями, которые обеспечивают точные решения

Стоимость: Доступна БЕСПЛАТНАЯ пробная версия; Свяжитесь с нами, чтобы узнать цену



6.PTC Creo
@PTC


PTC стремится дать производителям возможность достичь преимуществ в продуктах и ​​услугах в эпоху Интернета вещей. Отмеченное наградами программное обеспечение для 2D и 3D САПР, PTC Creo, представляет собой масштабируемый набор программного обеспечения для проектирования изделий, обеспечивающий быстрое окупаемость. С помощью PTC Creo группы инженеров-проектировщиков создают, анализируют, просматривают и используют проекты продуктов с использованием 2D-САПР, 3D-САПР, параметрического и прямого моделирования.
Основные характеристики:
  • Надежный, масштабируемый набор инструментов для трехмерного проектирования изделий
  • Большая мощность и большая гибкость для ускорения процесса проектирования и разработки продукта
  • Unite Technology — более эффективная работа с данными из нескольких источников САПР и преобразование данных, когда вам нужно, по мере необходимости, работать с единой платформы САПР
  • Улучшенный специальный набор инструментов для разработки концепций

Стоимость: Доступна БЕСПЛАТНАЯ пробная версия; Свяжитесь с нами, чтобы узнать цену
7. BricsCAD
@bricsys


BricsCAD предлагает знакомые .dwg функции САПР, к которым инженеры-проектировщики привыкли, но добавляет инструменты, позволяющие сэкономить время, и прямое 3D-моделирование по доступной цене. Эта мощная платформа САПР «объединяет передовое 2D-проектирование с интеллектом прямого 3D-моделирования» для пользователей Windows, Linux и Mac.
Основные характеристики:
  • Чистый, последовательный пользовательский интерфейс со знакомым интерфейсом
  • Быстрое и точное создание технических чертежей в 2D
  • Выполняет прямое 3D-моделирование со сборками в стандарте.dwg формат
  • Ускорьте рабочий процесс с помощью контекстно-зависимого курсора Quad
  • Совместная работа и комментирование проектов в облаке

Стоимость:

  • BricsCAD Classic: 520 долларов — Мощные функции САПР, решение 2D-ограничений, полная поддержка LISP и возможность подключения к Chapoo
  • BricsCAD Pro: 650 долларов — Все функции версии Classic, а также прямое 3D-моделирование, рендеринг, материалы и освещение, решение 3D-ограничений и многое другое
  • BricsCAD Platinum: 990 долларов — Все функции версии Pro, плюс создание 3D-ограничений, распознавание замыслов проекта, моделирование сборки и многое другое

8.Solid Edge
@SiemensPLM


Solid Edge, портфель доступных и простых в использовании программных инструментов, охватывает все аспекты процесса проектирования и разработки продукта для инженеров-проектировщиков, включая трехмерное проектирование, моделирование, производство, управление проектированием и многое другое. Благодаря синхронной технологии Solid Edge сочетает в себе скорость и простоту прямого моделирования с гибкостью и контролем параметрического проектирования.
Основные характеристики:
  • Растущая экосистема приложений и программных инструментов, включая Solid Edge Design, Solid Edge Simulation, Solid Edge Manufacturing, Solid Edge Design Management и др.
  • Исключительные инструменты для создания цифровых 3D-прототипов и управления ими
  • Направляйте свои проекты на безошибочное и точное дизайнерское решение
  • Объединяет возможности управления дизайном с инструментами САПР, которые инженеры-проектировщики используют каждый день

Стоимость: Свяжитесь с нами, чтобы узнать цену
9.Носорог
@bobmcneel


Rhino 5 — это самый универсальный в мире инструмент для 3D-моделирования, доступный для Windows и Mac. Благодаря тысячам инструментов моделирования и редактирования, Rhino представляет собой полноценный инструмент для инженерного проектирования, который позволяет создавать, редактировать, анализировать, документировать, визуализировать, анимировать и переводить NURBS-кривые, поверхности и твердые тела, облака точек и полигональные сетки без каких-либо ограничений. по сложности, степени или размеру за пределами вашего оборудования.
Основные характеристики:
  • Беспрепятственные инструменты трехмерного моделирования произвольной формы, которые позволяют инженерам-конструкторам моделировать любую форму, которую только можно вообразить
  • Совместимость со всем остальным программным обеспечением для проектирования, черчения, CAM, проектирования, анализа, рендеринга, анимации и иллюстраций
  • Чтение и исправление сеток и чрезвычайно сложных файлов IGES

Стоимость:

  • Full Rhino 5 для Windows: 995 долларов — для одного пользователя
  • Full Rhino 5 для Mac: 495 долларов — для одного пользователя

10.SolidFace
@SolidFaceCAD


SolidFace — это 2D / 3D параметрический исторический конструктор САПР. SolidFace позволяет инженерам-конструкторам ускорить разработку, повысить производительность и снизить затраты с помощью твердотельного 3D-моделирования, которое обеспечивает точную визуализацию и реальные испытания перед производством.
Основные характеристики:
  • Ускоряет разработку и детализацию дизайна
  • Улучшает визуализацию и коммуникацию
  • Устраняет проблемы конструктивного взаимодействия
  • Проверяет функциональность и производительность конструкции без необходимости в физических прототипах
  • Встроенный модуль прямого 3D-моделирования
  • Встроенный модуль моделирования движения 2D / 3D

Стоимость:

  • Пожизненная лицензия 2D / 3D Pro: от 999 долларов США
  • 2D / 3D Лицензия на месяц: 59 долларов США.99
  • 2D / 3D Pro Версия для студентов: 129 $
  • Пожизненная лицензия на 2D-чертеж: 399 долларов

11. TopSolid Design
@TopSolid


TopSolid стремится помочь инженерам-проектировщикам освоить производственный процесс с помощью программного обеспечения CAD, CAM, ERP и PDM. В частности, TopSolid Design предлагает «революцию в САПР», так что вы можете «проектировать сложные сборки в рекордно короткие сроки».
Основные характеристики:
  • Интуитивно понятный пользовательский интерфейс
  • Полностью интегрированный PDM
  • Интерфейс со всеми ведущими инструментами САПР на рынке
  • Оптимизированное управление крупными сборками
  • Мощные инструменты моделирования и симуляции
  • Интеллектуальные стандартные компоненты, содержащие информацию об обработке
  • Детальные и стандартизированные чертежи

Стоимость: Свяжитесь с нами, чтобы узнать стоимость
12.Geomagic Design
@Geomagic


Geomagic, ведущий поставщик программного обеспечения для 3D-моделирования, помогает инженерам-проектировщикам создавать цифровые модели физических объектов для обратного проектирования, проектирования изделий, проверки и анализа. С Geomagic Design инженеры-проектировщики получают комплексные инструменты 3D CAD для проектирования, разработки и подготовки к производству. Geomagic Design обеспечивает быстрое и точное проектирование и разработку продукта в простой в использовании среде.
Основные характеристики:
  • Создание 3D модели
  • Инструменты для 3D-печати
  • Создание гибких дизайнов, которые можно повторно использовать и настраивать с помощью глобальных параметров
  • Набор инструментов прямого редактирования
  • Фотореалистичный рендеринг

Стоимость: Доступна БЕСПЛАТНАЯ пробная версия; Свяжитесь с нами, чтобы узнать цену
13. Программа для 3D-моделирования SpaceClaim
@spaceclaim


SpaceClaim, быстрое и инновационное средство прямого трехмерного моделирования, помогает инженерам-конструкторам быстро решать геометрические задачи. С SpaceClaim вы можете быстро и легко работать с программным обеспечением для 3D-моделирования в любом месте рабочего процесса.
Основные характеристики:
  • Редактируйте, исправляйте и создавайте любую геометрию, не беспокоясь о том, откуда взят файл
  • Повысьте продуктивность, устранив узкое место CAD в рабочем процессе
  • Управляйте геометрией быстрее и интуитивно, чтобы вы могли тратить меньше времени на геометрию и больше времени на производство, анализ и концептуальное моделирование

Стоимость: Свяжитесь с нами, чтобы узнать стоимость
14.TurboCAD Designer
@imsidesign


TurboCAD Designer обеспечивает простое и доступное 2D-черчение и проектирование для начального, среднего и продвинутого уровней. Инженеры-проектировщики могут дополнять все свои технические иллюстрации с помощью TurboCAD Designer, который предоставляет доступ к сотням 2D-чертежей, инструментов для изменения и определения размеров.
Основные характеристики:
  • Поделитесь своей работой в более чем 20 популярных форматах файлов, включая последнюю версию AutoCAD DWG / DXF
  • Используйте с привязками и вспомогательными средствами рисования для ускорения проектирования
  • Легко импортируйте существующие дизайны или делитесь своей работой с другими
  • Полный набор инструментов для 2D-черчения и детализации
  • Инструменты аннотации

Стоимость: 39 $. 99
15. ANSYS DesignSpace
@ANSYS_Inc


ANSYS, Inc. предлагает программное обеспечение для инженерного моделирования, а ANSYS DesignSpace — это простой в использовании инструмент моделирования, который предоставляет инженерам-проектировщикам инструменты, необходимые для концептуализации, проектирования и проверки их идей прямо на их рабочих столах. Даже не обладая обширными знаниями в области анализа, инженеры-конструкторы могут выполнять реальные статические структурные и тепловые, динамические модели, моделирование оптимизации веса, режима вибрации и коэффициента безопасности для конструкций при использовании ANSYS DesignSpace.
Основные характеристики:
  • Автоматическое обнаружение контакта упрощает работу с моделями большой сборки
  • Улучшенный интерфейс САПР и надежная сетка
  • Расширенные численные методы решения нелинейных задач
  • Мощные возможности решателя
  • Расширенная постобработка
  • Отчетность

Стоимость: Свяжитесь с нами, чтобы уточнить цену
16. Patran
@MSCSoftware


MSC Software предоставляет программное обеспечение для моделирования для разработки виртуальных продуктов.Patron — это их полное решение для моделирования анализа методом конечных элементов (FEA) для инженеров-проектировщиков, которое обеспечивает твердотельное моделирование, построение сетки, настройку анализа и постобработку для нескольких решателей, включая MSC Nastran, Marc, Abacus, LS-DYNA, ANSYS и Pam-Crash. .
Основные характеристики:
  • Богатый набор инструментов, упрощающий создание готовых к анализу моделей для линейных, нелинейных, явных динамических, тепловых и других решений методом конечных элементов
  • Простое создание сеток на поверхностях и твердых телах с помощью полностью автоматизированных процедур создания сеток, ручных методов или комбинации двух методов
  • Встроенные нагрузки, граничные условия и настройки анализа для наиболее популярных решателей КЭ

Стоимость: Свяжитесь с нами
17.Simulia
@ 3DS_SIMULIA


3DS SIMULIA на базе платформы 3DEXPERIENCE от Dassault Systèmes предоставляет приложения для реалистичного моделирования, которые позволяют инженерам-проектировщикам «исследовать реальное поведение продукта, природы и жизни». Приложения SIMULIA ускоряют процесс оценки производительности, надежности и безопасности материалов и продуктов до того, как инженеры-конструкторы приступят к созданию физических прототипов.
Основные характеристики:
  • Мультифизическое моделирование
  • Моделирование и визуализация
  • Моделирование конструкции
  • Оптимизация дизайна

Стоимость: Свяжитесь с нами
18.COMSOL Multiphysics
@COMSOL_Inc


COMSOL Multiphysics — это «оригинальное программное обеспечение для мультифизического моделирования». COMSOL — это платформа для моделирования и симуляции на основе физики, которая служит инструментом инженерного проектирования. Эта универсальная программная платформа основана на передовых численных методах моделирования и моделирования физических задач, так что инженеры-проектировщики могут учитывать связанные или мультифизические явления.
Основные характеристики:
  • Более 30 дополнительных продуктов на выбор для дальнейшего расширения платформы моделирования
  • Специализированные физические интерфейсы и инструменты для электрических, механических, жидкостных и химических приложений
  • Дополнительные продукты сопряжения связывают моделирование COMSOL Multiphysics с техническими вычислениями, программами САПР и ECAD

Стоимость: Свяжитесь с нами, чтобы узнать цену
19.ANSYS Fluent
@ANSYS_Inc


Программное обеспечение ANSYS Fluent для инженеров-проектировщиков содержит возможности физического моделирования, необходимые для моделирования потока, турбулентности, теплопередачи и реакций для промышленных приложений. ANSYS Fluent — это программное решение для инженерного проектирования, которое включает в себя специальные модели, поэтому программное обеспечение может моделировать внутрицикловое горение, аэроакустику, турбомашинное оборудование и многофазные системы. ANSYS Fluent считается неотъемлемой частью этапов проектирования и оптимизации разработки продуктов глобальных компаний.
Основные характеристики:
  • Усовершенствованная технология решателя для быстрых и точных результатов CFD, гибкого перемещения и деформации сеток и превосходной параллельной масштабируемости
  • Пользовательские функции позволяют внедрять новые пользовательские модели и расширять настройки существующих
  • С легкостью приостанавливайте вычисление, исследуйте результаты с помощью встроенной постобработки, изменяйте любые настройки, а затем продолжайте вычисления в одном приложении благодаря интерактивной настройке решателя ANSYS Fluent, возможностям решения и постобработки.

Стоимость: Свяжитесь с нами
20.MapleSim
@maplesoft


Maplesoft предоставляет программное обеспечение для инженеров, а MapleSim — это их продвинутый инструмент физического моделирования и инженерного моделирования. Применяйте современные методы, чтобы значительно сократить время проектирования и разработки моделей, обеспечить более глубокое понимание поведения системы и произвести быстрое и высококачественное моделирование с помощью MapleSim.
Основные характеристики:
  • Уточняйте и оптимизируйте проекты с помощью мощной открытой среды анализа
  • Значительно быстрее разрабатывать высокоточные модели системного уровня
  • Исследуйте свои модели, создавайте библиотеки пользовательских компонентов и управляйте ими, а также используйте свои модели с другими программами моделирования

Стоимость: Свяжитесь с нами
21.The Engineering ToolBox


Engineering Toolbox — это онлайн-инструмент для инженеров-проектировщиков, который предоставляет ресурсы, инструменты и основную информацию. Инструмент адаптируется для смартфонов, планшетов и настольных компьютеров, поэтому инженеры-конструкторы всегда имеют доступную оптимизированную версию набора инструментов. Инженеры-электрики, механики и строители найдут Engineering ToolBox полезным в качестве инструмента инженерного проектирования.
Основные характеристики:
  • Графики и преобразования
  • Конденсатор и указания по подключению
  • Шаблоны схем

Стоимость: БЕСПЛАТНО
22.Femap
@ SiemensPLM


Передовая программа инженерного моделирования, подходящая для инженеров-проектировщиков, Femap создает модели анализа методом конечных элементов сложных инженерных изделий и систем и отображает результаты решения. Femap виртуально моделирует компоненты, сборки или системы и определяет поведенческую реакцию для данной операционной среды.
Основные характеристики:
  • Прогнозирование и повышение производительности и надежности продукта
  • Сокращение времени и затрат на создание физического прототипа и тестирования
  • Оцените различные конструкции и материалы
  • Оптимизация дизайна и сокращение использования материалов

Стоимость: Свяжитесь с нами
23.Моделирование проектирования линейных технологий и модели устройств
@LinearTech


Linear Technology предлагает несколько специальных инструментов моделирования и моделей устройств, позволяющих инженерам-проектировщикам быстро и легко оценивать схемы с использованием высокопроизводительных импульсных регуляторов, усилителей, преобразователей данных, фильтров и т. Д. Эти инструменты инженерного проектирования доступны в Интернете бесплатно и предоставляют инженерам-проектировщикам быстрые и надежные симуляции и модели.
Основные характеристики:
  • LTspice IV, доступный для Windows и Mac OS X, представляет собой высокопроизводительный симулятор SPICE, схематический захват и средство просмотра сигналов
  • LTpowerCAD II — это полная программа для проектирования источников питания
  • LTpowerPlay — это среда разработки на базе Windows, которая поддерживает множество задач и может использоваться в автономном режиме

Стоимость: БЕСПЛАТНО
24.KeyCreator Direct CAD
@KubotekUSA


KeyCreator Direct CAD — это полное программное обеспечение прямого САПР для инженеров-проектировщиков, которым нужен гибкий и быстрый способ создания, изменения, анализа или передачи механической части или конструкции. KeyCreator позволяет совершенствовать вашу геометрию и быстро создавать концепции 3D-дизайна без ограничений.
Основные характеристики:
  • Измените практически любую геометрию так же легко, как если бы вы лепили из глины
  • Простое добавление скруглений, дополнительных логических форм и вырезания отверстий
  • Создание геометрии в реальном времени и устранение ошибок восстановления
  • Добавьте точности своему дизайну с помощью сложных инструментов моделирования

Стоимость: Свяжитесь с нами, чтобы узнать стоимость
25.Бесплатная печатная плата


FreePCB, бесплатный редактор плат с открытым исходным кодом для Windows, способен выполнять работы профессионального качества для инженеров-проектировщиков. FreePCB — это инструмент проектирования, который помогает инженерам-разработчикам быстро создавать печатные платы с 1–16 слоями меди.
Основные характеристики:
  • Размер платы до 60 дюймов на 60 дюймов
  • Для большинства функций используются английские или метрические единицы измерения
  • Проверка правил проектирования
  • Автосохранение
  • Экспорт расширенных файлов Gerber и файлов сверления Excellon

Стоимость: БЕСПЛАТНО
26.Блок питания WebDesigner
@FairchildSemi


Fairchild — мировой лидер в области силовых полупроводников и мобильных технологий. Их Power Supply WebDesigners — это набор инструментов, позволяющих сэкономить время при проектировании и оптимизации вашего источника питания. Этот набор инструментов для инженерного проектирования включает модели, расчеты и шаги, которые значительно ускоряют процесс выбора, проектирования, анализа и моделирования источника питания.
Основные характеристики:
  • Создан для начинающих и опытных конструкторов
  • Ведущие в отрасли возможности и гибкость в автоматизированном проектировании и моделировании
  • Устранение необходимости в проектировании методом проб и ошибок с помощью прототипа оборудования
  • Обеспечивает полную конструкцию преобразователя для работы с изолированными или неизолированными входными конфигурациями переменного или постоянного тока

Стоимость: Свяжитесь с нами
27.КОМПАС-3Д


КОМПАС-3D, гибкая система трехмерного моделирования, представляет собой инструмент инженерного проектирования, который позволяет инженерам-конструкторам создавать модели, используя несколько методов. С легкостью создавайте редактируемые связанные модели с помощью КОМПАС-3D и его мощных функций, которые могут управлять проектами с тысячами подсборок, деталей и стандартных библиотечных продуктов.
Основные характеристики:
  • Моделирование снизу вверх с использованием готовых компонентов
  • Нисходящее моделирование путем разработки компонентов в соответствии с конкретными проектами
  • Моделирование на основе компоновочных чертежей, например кинематических диаграмм
  • Поддерживает все возможности моделирования трехмерных тел и поверхностей, включая интуитивно понятное создание новой геометрии, а также импорт и управление поверхностями, ассоциативные настройки параметров элементов, гибкие возможности редактирования деталей и сборок, включая характерные точки, и многое другое.

Стоимость: Свяжитесь с нами
28.Центр дизайна WEBENCH
@TXInstruments


WEBENCH Design Center от Texas Instruments предлагает мощные интерактивные программные инструменты, которые помогают инженерам-проектировщикам создавать и моделировать проекты, соответствующие уникальным спецификациям. Оптимизируйте свои проекты и сделайте компромиссы на основе ценности на уровне дизайна, системы или цепочки поставок, прежде чем передавать свой дизайн в производство с помощью WEBENCH Design Center.
Основные характеристики:

Стоимость: БЕСПЛАТНО
29.TinyCAD


TinyCAD, открывающаяся программа для рисования схем электрических цепей или схематических чертежей, представляет собой удобный инструмент инженерного проектирования, который поддерживает стандартные и пользовательские библиотеки символов. TinyCAD также поддерживает программы компоновки печатных плат с несколькими форматами списков соединений и может создавать списки соединений моделирования SPICE.
Основные характеристики:
  • Элемент плоской или иерархической схемы
  • Многие популярные форматы списков соединений, совместимые с компоновкой печатных плат
  • Удобная поддержка для встраивания графических изображений в чертежи

Стоимость: БЕСПЛАТНО
30.CircuitLab
@CircuitLab


CircuitLab — это редактор схем и симулятор схем в браузере, который помогает инженерам-конструкторам экономить время при проектировании и документировании своих проектов. Схемы профессионального уровня, электрические схемы и точное моделирование CircuitLab делают его идеальным инструментом для инженерного проектирования.
Основные характеристики:
  • Мощное, простое в использовании программное обеспечение для разработчиков и инженеров электроники
  • Создавайте схемы быстрее с помощью уникальной интеллектуальной технологии Smart Wires для подключения терминалов и перестановки компонентов
  • Схема презентационного качества
  • Быстрое создание символа
  • Мощный движок для черчения
  • Поведенческие источники и выражения

Стоимость:

  • CircuitLab Pro: 399 долларов в год или 39 долларов в месяц
  • CircuitLab Platinum: 999 долларов в год или 100 долларов в месяц — легкий доступ к новым функциям и поддержка CircuitLab Platinum

31.Программное обеспечение DraftSight CAD
@DraftSight


Программное обеспечение DraftSight CAD позволяет инженерам-проектировщикам получать доступ к существующим файлам DWG и создавать новые по доступной цене. Знакомый пользовательский интерфейс и простота использования DraftSight делают его лучшим выбором среди инженеров-проектировщиков. Программное обеспечение DraftSight CAD доступно для бесплатной загрузки для студентов, любителей и других лиц, в профессиональном пакете для малых и средних компаний и в корпоративном пакете для крупных корпораций.
Основные характеристики:
  • Программное обеспечение САПР с мощными функциями, позволяющими экономить время
  • Содержит стандартный отраслевой контент, который можно легко добавлять в документы
  • Включает пакетную печать для печати нескольких файлов, не открывая их
  • Поддержка чтения и записи файлов DWG / DXF
  • Сохранение файлов DWG / DXF к предыдущим версиям

Стоимость: Доступна БЕСПЛАТНАЯ пробная версия

  • DraftSight FREE — для студентов, любителей и других лиц
  • DraftSight Professional: 299 долларов США.00 / годовая подписка — через 12 месяцев, начиная со следующего платежного цикла
  • , взимается годовая плата в размере 99 долларов США.
  • DraftSight Enterprise: запросите расценки

32. Engineering Power Tools Plus Edition


Engineering Power Tools Plus Edition — мощное программное обеспечение для профессиональных инженеров. Инженеры-конструкторы, использующие Engineering Power Tools, повышают свою производительность и эффективность, поскольку они избегают поиска формул и повторных вычислений.
Основные характеристики:
  • Быстро и эффективно решает широкий спектр общих инженерных проблем
  • Более 150 программных модулей и таблиц данных, объединенных в единый пакет
  • Модули для математических, HVAC, механических, электрических, материалов и структурных нужд

Стоимость:

  • Engineering Power Tools Plus Edition
    • Лицензия на одного пользователя: 49,95 долл. США
    • Ограниченная лицензия на сайт: $ 149,95
  • Инженерные электроинструменты, стандартная версия
    • Лицензия на одного пользователя: 24 доллара США.95
    • Ограниченная лицензия на сайт: $ 99,95

33. INOVATE
@IronCADTeam


IronCAD — ведущий поставщик инновационных решений для совместной работы, которые обеспечивают производительность и свободу проектирования. IronCAD предлагает INOVATE, инструмент для совместной работы в области трехмерного проектирования для инженеров-проектировщиков, который позволяет создавать, изменять, опрашивать и передавать трехмерные проекты от концепции до производства.
Основные характеристики:
  • 3D-среда с перетаскиванием
  • Мощные высококачественные технологии визуализации и анимации, которые делают весь процесс проектирования более быстрым, продуктивным и легким для понимания
  • Включает CAXA EDM, интегрированное и полнофункциональное EDM-решение для управления данными САПР и связанных инженерных проектов, как внутри, так и извне через Интернет.

Стоимость: Свяжитесь с нами
34.RecurDyn Professional
@FunctionBayGmbH


RecurDyn Professional — это программное решение CAE для инженеров-проектировщиков, которое состоит из трех модулей: Modeler, Solver и ProcessNet. С RecurDyn Professional инженеры-конструкторы могут тестировать различные условия, даже если их сложно повторить. Этот инструмент инженерного проектирования также может обнаруживать проблемы и дефекты продукта и решать их.
Основные характеристики:
  • RecurDyn Modeler — это препроцессор, который создает модели анализа
  • RecurDyn Solver выполняет быстрый анализ с помощью оптимизированного интегратора после построения уравнения движения
  • Три типа контакта: общий контакт, аналитический контакт и контакт с инструментарием
  • Отделяет подсистемы от сложных систем и анализирует каждую подсистему

Стоимость: Свяжитесь с нами
35.SOLIDWORKS Industrial Designer
@SOLIDWORKS


SOLIDWORKS Industrial Designer (SWID) — это инструмент концептуального дизайна, который помогает инженерам-проектировщикам быстро создавать несколько концепций промышленного дизайна в ответ на задание на проектирование. SWID включает уникальные инструменты для быстрого создания, манипулирования и модификации конструкций с использованием как собственной, так и импортированной геометрии. Благодаря широкой платформе совместной работы SWID инженеры-проектировщики ускоряют разработку и сокращают расходы.
Основные характеристики:
  • Записывайте свои идеи в цифровом виде, быстро создавайте трехмерные концептуальные модели, получайте отзывы от заинтересованных сторон и легко управляйте несколькими концепциями, прежде чем тратить время инженеров на создание прототипа
  • Сочетает моделирование поверхностей с разбиением и параметрическое моделирование, в результате получается гибкое, интуитивно понятное решение.
  • Включите Platform Contributor, чтобы легко сохранять информацию в безопасной и защищенной среде
  • Включает интуитивно понятное рисование от руки, упрощенную эволюцию дизайна, реалистичный рендеринг и многое другое.

Стоимость: Свяжитесь с нами, чтобы узнать цену
36.QCAD
@qcad_org


QCAD — это бесплатная программа 2D CAD с открытым исходным кодом для Windows, Mac и Linux. С помощью QCAD инженеры-конструкторы могут создавать технические чертежи механических деталей, схем и диаграмм. Интуитивно понятный интерфейс и простота использования QCAD делают его лучшим выбором среди инженеров-проектировщиков.
Основные характеристики:
  • Слои
  • Блоки (группировка)
  • Включено 35 шрифтов CAD
  • Более 20 инструментов модификации
  • Печать в масштабе
  • Ввод и вывод DXF и DWG
  • Библиотека деталей, содержащая более 4800 деталей CAD

Стоимость: БЕСПЛАТНО
37.Shark FX v9
@Punch_Software


PunchCAD предлагает инструменты для инженерного проектирования, требующего 2D- или 3D-рендеринга. Их Shark FX версии 9 предлагает новые мощные возможности 3D-дизайна для печати, рендеринга, анимации и точного производства. Shark FX V9 также помогает инженерам-проектировщикам с быстрыми итерациями проектирования, включающими сетку и точные операции с элементами, с возможностью сохранения управляющей сетки как части дерева функций.
Основные характеристики:
  • Современные технологии преобразования сеток в оптимизированные гладкие модели NURB, подходящие для операций твердотельного моделирования
  • Экспорт в форматы файлов DWG, IGES и STEP
  • Универсальное и точное наложение, снятие фасок и шелушение

Стоимость:

  • Mac скачать: $ 2,295
  • для Windows скачать: $ 2295
  • Флэш-накопитель USB: 2305 долларов США
  • DVD в чехле — Mac / Windows: 2295 долларов США

38.Программа для проектирования печатных плат EAGLE
@CadSoftTech


Программное обеспечение EAGLE PCB Design более 20 лет помогает инженерам-проектировщикам во всем мире. EAGLE PCB Design Software — инструмент инженерного проектирования, подходящий для команды из одного или большого инженерного отдела. Он предлагает те же основные функции, что и дорогое коммерческое программное обеспечение, но за небольшую часть стоимости.
Основные характеристики:
  • Модули редактора схем, редактора компоновки и редактора библиотек с идентичными пользовательскими интерфейсами
  • Бесплатная сервисная поддержка специализированными специалистами
  • Совместимость с Linux, Windows и Mac
  • Гибкие ULP позволяют настраивать функции, включая отдельные последовательности инструкций, моделирование, экспорт и импорт данных

Стоимость: Свяжитесь с нами
39.PCSCHEMATIC Автоматизация
@ PCSCHEMATIC


PCSCHEMATIC Automation — лучший выбор для инженеров-электриков, которым требуется интеллектуальное программное решение для проектирования электрических систем. Этот инструмент инженерного проектирования представляет собой профессиональное решение для рисования схем электрических схем, схем цепей управления, пневматики и гидравлики.
Основные характеристики:
  • Современное электрическое CAD-решение для автоматизации, монтажа, пневматики и гидравлики
  • С легкостью следите за своими электрическими схемами
  • Сосредоточьтесь на электрическом дизайне, в то время как программа занимается практической стороной
  • Обеспечивает полный набор функций, разработанных для электрических проектов, и поддерживает международные стандарты проектирования электрических схем

Стоимость:

  • PCSCHEMATIC Automation — Плавающая сетевая лицензия: 3 евро.220,00
  • PCSCHEMATIC Automation — Автономная лицензия: 2.740,00 евро
  • PCSCHEMATIC Automation Smart 40: 1,959,00 евро
  • PCSCHEMATIC Automation Smart 20: 1,365,00 €
  • PCSCHEMATIC Automation Flex 350: 1,365,00 €
  • PCSCHEMATIC Automation Flex 150: 890,00 €

40. XCircuit


Тим Эдвардс создал XCircuit, программу для рисования принципиальных схем электрических цепей и связанных фигур, которая доступна в качестве онлайн-инструмента для инженерного проектирования.XCircuit также создает списки соединений цепей посредством захвата схем и записывает как иерархические выходные данные PostScript, так и иерархические списки соединений SPICE.
Основные характеристики:
  • Сохраняет компоненты схемы в полностью редактируемых библиотеках
  • Сохраняет гибкость стиля без ущерба для мощности схематического захвата
  • Служит отличным инструментом автоматизации электронного проектирования

Стоимость: БЕСПЛАТНО
41. Autodesk Digital Prototyping
@autodesk


Как инструмент инженерного проектирования Autodesk Digital Prototyping помогает инженерам-проектировщикам создавать отличные продукты, заменяя разрозненные инструменты интегрированными.Autodesk Digital Prototyping позволяет инженерам-конструкторам упростить весь процесс проектирования и разработки продукта, поскольку они могут изучить свои идеи перед их воплощением.
Основные характеристики:
  • Соберите проектные данные со всех этапов процесса в единую цифровую модель
  • Проверяйте данные проекта на соответствие требованиям продукта и ссылайтесь на них при создании результатов для выпуска
  • Внедрение программного обеспечения для проектирования, которое отвечает вашим конкретным потребностям, включая потребности в совместной работе и общении
  • Создание эскизов и концептуальных 3D-моделей
  • Проектируйте, визуализируйте и моделируйте продукты перед их выпуском в производство

Стоимость: Свяжитесь с нами, чтобы узнать цену
42.ПРОДАЖА


Программное обеспечение с открытым исходным кодом, которое обеспечивает общую платформу для предварительной и последующей обработки для численного моделирования, SALOME — это инструмент инженерного проектирования, основанный на открытой и гибкой архитектуре, состоящей из компонентов многократного использования. Инженеры-проектировщики используют SALMOE как отдельное приложение для создания моделей САПР и как платформу для интеграции внешних цифровых кодов сторонних производителей для создания нового приложения для управления полным жизненным циклом моделей САПР.
Основные характеристики:
  • Поддерживает взаимодействие между программным обеспечением для моделирования и вычислений САПР (ссылка CAD-CAE)
  • Простая интеграция новых компонентов в гетерогенные системы для численных вычислений
  • Создание и изменение, импорт и экспорт, а также восстановление и очистка моделей САПР
  • Модель сетки CAD, редактирование сетки, проверка качества сетки, а также импорт и экспорт сетки
  • Обработка физических свойств и величин, связанных с геометрическими объектами

Стоимость: БЕСПЛАТНО
43.GeckoCIRCUITS


GeckoCIRCUITS — это симулятор схем для моделирования систем силовой электроники. Этот инструмент инженерного проектирования предоставляет возможности быстрого моделирования схем, а также сочетает моделирование управления и тепловое моделирование.
Основные характеристики:
  • Простой в использовании программный пакет
  • Чрезвычайно высокая скорость моделирования
  • Открытый интерфейс
  • Может быть интегрирован в MATLAB или другие среды программирования

Стоимость: Доступна БЕСПЛАТНАЯ пробная версия

  • Одноместное: 1980 € / год
  • Dongle: 2480 евро в год
  • университеты: 540 евро в год

44.Программное обеспечение 5Spice Analysis


5Spice — это простой в использовании симулятор аналоговых схем для профессиональных проектировщиков схем. Этот инструмент инженерного проектирования обеспечивает ввод схем, специфичных для Spice, а также возможность определять и сохранять неограниченное количество анализов и интегрированную графику результатов моделирования.
Основные характеристики:
  • Простое включение моделей Spice / PSpice из расширяемой пользователем библиотеки
  • Использует моделирование рабочего стола и локальное хранилище для обеспечения безопасности ваших собственных разработок
  • Не требует подключения к Интернету
  • Поведенческое моделирование
  • Многостраничная схема
  • Пользовательские параметры для установки статических и развернутых значений компонентов
  • Инструмент для преобразования схемы в подсхему Spice

Стоимость:

  • 5 Анализ специй
    • Одна копия: 210 долларов
    • 3 или более экземпляров: 190 $
  • 5Spice Professional
    • Одна копия: 319 долл. США
    • 3 копии и более: 277 долларов США

45.Elecdes Design Suite
@Elecdes


Elecdes Design Suite (EDS) — это отмеченный наградами пакет программного обеспечения для проектирования электрических и контрольно-измерительных приборов. EDS — это программное обеспечение для инженерного проектирования, которое интегрируется с программным обеспечением САПР для расширения возможностей проектирования с помощью электрических концепций, что позволяет инженерам-конструкторам думать и работать с «выключателями, цепями и клеммными колодками», а не с «кругами, линиями и дугами».
Основные характеристики:
  • Программное обеспечение для проектирования КИПиА, панелей и электрических схем
  • Ориентация на данные, позволяющая пользователям сократить объем работы, необходимой для повторяющихся задач
  • Глобальное редактирование электрических объектов САПР, расширенная отчетность и управление приборами на основе базы данных

Стоимость: Свяжитесь с нами, чтобы узнать цену
46.NX для проектирования
@ SiemensPLM


NX for Design, интегрированное решение для проектирования продуктов, представляет собой инструмент инженерного проектирования, который упрощает и ускоряет процесс разработки продукта для инженеров. Создавайте инновационные продукты в среде совместной работы с помощью NX for Design.
Основные характеристики:
  • Предлагает высочайший уровень интеграции между дисциплинами разработки в открытой среде для совместной работы
  • Новейшее решение для трехмерного проектирования изделий
  • Гибкое и надежное программное обеспечение для автоматизированного проектирования и моделирования, которое ускоряет разработку продукта за счет быстрого концептуального проектирования и моделирования

Стоимость: Свяжитесь с нами, чтобы узнать стоимость
47.Конвертер технических единиц


Профессор С. Бхаттачарджи из Государственного университета Сан-Диего предлагает «Конвертер инженерных единиц» — комплексный преобразователь технических единиц, доступный для устройств Android. Этот удобный инструмент для инженерного проектирования имеет интуитивно понятный интерфейс с вращающимся колесом и помогает инженерам-разработчикам конвертировать единицы измерения из любого места и в любое время. Он получил 4,3 звезды от более чем 2370 обозревателей Google Play.
Основные характеристики:
  • Выберите категорию, например длину, энергию, энтропию, электрический заряд или другие, из списка и вращайте колеса, чтобы выбрать «От единицы» и «К единице»
  • Измените входное значение, отсортируйте единицы или поменяйте местами по необходимости
  • Дополнительная информация об измерениях отображается при нажатии кнопки «Справка»
  • Не требует доступа в Интернет

Скачать: Google Play — БЕСПЛАТНО
48.Программное обеспечение для проектирования TechCalc100


Designers west издает программное обеспечение для инженерных и научных расчетов TechCalc100, которое помогает инженерам-конструкторам быстро выполнять расчеты. Практические расчеты, предоставляемые TechCalc100, полезны для механических, электрических, структурных и физических расчетов, что делает это инженерное научное программное обеспечение от Designerswest удобным инструментом инженерного проектирования.
Основные характеристики:
  • Включает 100 практических расчетов для структурных, электрических, механических и физических приложений
  • Подходит для использования во всех аспектах инженерного проектирования
  • Написано английскими единицами
  • Требуется Microsoft Excel

Стоимость:

  • Для одного пользователя: 49 долларов США.95
  • 2-5 пользователей: 79,00 $
  • 6-19 пользователей: 149 долларов США
  • 20-49 пользователей: 199 $
  • 50-100 пользователей: 299 долларов США

49. Инженерная поваренная книга


Инженерная поваренная книга — это удобное справочное руководство для проектировщиков-механиков. Этот инструмент инженерного проектирования представляет собой приложение для Android, которое обеспечивает доступ к информации, которая часто требуется проектировщикам-механикам, прямо у них на ладони.
Основные характеристики:
  • Расчет тепловой и охлаждающей нагрузки
  • Рекомендации по шуму и вибрации
  • Уровень вентиляции для качества воздуха в помещении
  • Расчетные формулы и коэффициенты пересчета

Скачать: Google Play — БЕСПЛАТНО
50.Электротехника


Приложение для Android «Электротехника» — это инструмент инженерного проектирования, который предоставляет три инструмента в одном: электрический калькулятор, калькулятор электрических цепей и электрические формулы. Приложение также охватывает широкий спектр областей, включая электронику, энергетику, телекоммуникации, системы управления, радиочастотную технику и обработку сигналов.
Основные характеристики:
  • Рассчитайте наиболее важные электрические размеры и электрическую мощность, электрическое сопротивление, электрический заряд, электрические работы и электрический ток
  • Рассчитайте ток в параллельных цепях, напряжение в последовательных цепях и сопротивление в параллельных и последовательных цепях
  • См. Формулы для электрической мощности, электрического сопротивления, электромонтажных работ, электрического тока и электрического заряда
  • Рассчитайте запасенную в конденсаторе энергию, индуктивность и емкость, а также выходное напряжение делителя напряжения.

Скачать: Google Play — БЕСПЛАТНО

Самое популярное программное обеспечение САПР

Система автоматизированного проектирования радикально повысила скорость и точность, с которыми мы, люди, создаем системы, в такой степени, что будет невозможно перечислить область технологий, в которой добавленная стоимость, приносимая САПР, значительно увеличилась. не эксплуатируется.

Вслед за этой революцией многие программы САПР дорабатываются и / или запускаются каждый день.

Существует множество секторов, в которых внедрение САПР настолько необходимо, что не будет и дня без выпуска более специализированного программного обеспечения.

В этом посте мы попытаемся перечислить самые популярные программы САПР, представленные в настоящее время на рынке.

Список программ САПР

Самое популярное программное обеспечение САПР

ArchiCAD

ArchiCAD — это программное обеспечение САПР, разработанное компанией GraphicSoft.Это программное обеспечение ориентировано на создание проектов для архитектуры. ArchiCAD — это почти программное обеспечение , которое необходимо знать архитекторам. «ARCHICAD был разработан специально для удовлетворения стремления архитекторов к великолепному дизайну без ущерба для практических нужд. Инновационное BIM-решение GRAPHISOFT ARCHICAD поможет вам расширить бизнес, позволяя вам сосредоточиться на своем основном умении — создании вдохновляющих дизайнов »[Брошюра ArchiCAD]


Autodesk Inventor

Autodesk Inventor — это программное обеспечение профессионального уровня, которое предоставляет инженерам, архитекторам, и дизайнеры с полным набором инструментов для выполнения простых и сложных проектов.С помощью Inventor вы можете создавать трехмерные механические конструкции и обрабатывать документацию для своих проектов. Возможности Autodesk Inventor включают:

  • Широкий набор инструментов, которые можно использовать для параметрического моделирования, моделирования сборок и создания чертежей.
  • Inventor оснащен инструментами, необходимыми для моделирования деталей и анализа напряжений на механических моделях.
  • Последний изобретатель также служит инструментом информационного моделирования зданий, что означает, что он предлагает функции для совместной работы, которые поддерживают команды, работающие над аналогичными проектами.
  • Программное обеспечение САПР также обеспечивает автоматизацию проектирования, чтобы упростить задачу моделирования для новичков и помогает более опытным пользователям автоматизировать определенные процессы.

Прочтите этот пост об AutoDesk Inventor и его отличии от AutoCAD.


AutoCAD

AutoCAD — одно из самых популярных программ САПР. Самыми популярными версиями AutoCAD являются:

  • AutoCAD
  • AutoCAD Architecture
  • AutoCAD Civil 3D
  • AutoCAD Electrical
  • AutoCAD LT
  • AutoCAD Map 3D
  • AutoCAD MEP
  • AutoCAD 9060 Plant версии, поддерживающей 2D, но не 3D, дополнительную информацию об AutoCAD можно найти на сайте AutoDesk.Если вы хотите узнать, для чего можно использовать AutoCAD, вам нужно будет прочитать еще один пост.


    AutoDesk MAYA

    MAYA — это программа для создания 3D-анимации. Он помогает вам анимировать, моделировать, моделировать и визуализировать. Это программное обеспечение CAD от AutoDesk на сегодняшний день является одним из ведущих программ в области 3D-анимации, позволяя художникам создавать высококачественные 3D-чертежи и сцены.

    «Maya действительно известна как популярное приложение для 3D-аниматоров в отрасли благодаря своим надежным инструментам оснастки и анимации и удобному для аниматоров рабочему процессу» [блог.digitaltutors.com]


    AutoDesk 3DS MAX

    3DS MAX — это программное обеспечение 3D для анимации, моделирования, симуляции и рендеринга. Теперь вы удивитесь, почему AutoDesk пошел дальше и создал 2 программы САПР, которые выполняют одну и ту же работу, но не идентичны 3DS MAX и MAYA. В отличие от MAYA, 3DS МОЖЕТ просто использоваться в киноиндустрии, потому что студиям нравится иметь возможность создавать свой собственный набор инструментов, которые могут помочь им намного легче выполнять свою работу, и это лучше всего делается в MAYA.

    Фотография предоставлена ​​Грегом Томпсоном

    Alibre Design

    Geomagic Design — это решение для трехмерного цифрового проектирования и изготовления механических деталей, которое позволяет моделировать нестандартные детали, которые затем можно распечатать на трехмерном принтере.

    « Простота, мощность и гибкость Geomagic Design делает его первым инструментом, к которому я обращаюсь в своей роли консультанта по механическому проектированию, разработке и инженеру-технологу » [Лью Меррик, ЧП]


    AutoDesk Alias ​​

    Alias ​​- это программа промышленного дизайна, предназначенная для моделирования поверхностей.Он предоставляет инструменты для создания эскизов, моделирования, создания поверхностей и визуализации для промышленного, промышленного и автомобильного дизайна. Эта часть программного обеспечения в основном используется в автомобильной промышленности и для разработки продуктов.

    Различные версии псевдонима:

    • Псевдоним SpeedForm
    • Псевдоним Поверхность
    • Псевдоним AutoStudio
    • Дизайн псевдонима
    • Концепция псевдонима

    AutoDesk Revit

    Revit.Его основная цель — позволить пользователям (Architect) создавать и визуализировать архитектурные проекты, MEP и структурные проекты, и поэтому использование в основном используется в строительной отрасли. Он специализируется на BIM (информационное моделирование зданий)

    Дизайн разработан ngoc
    Bentley Microstation

    «MicroStation — одно из ведущих программ 2D и 3D CAD и информационного моделирования, специально созданное для архитектуры, проектирования, строительства и эксплуатации коммунальных предприятий системы, дороги и железные дороги, мосты, здания, сети связи, водопроводные и канализационные сети, технологические предприятия, горнодобывающая промышленность и многое другое »[MicroStation]

    Это программное обеспечение, чем конкурирует с Revit, говоря о BIM.


    Blender CAD

    Популярность Blender обусловлена ​​двумя причинами. Во-первых, это обширный набор инструментов, а во-вторых, это программное обеспечение является полностью бесплатным CAD-приложением профессионального уровня. С помощью Blender вы можете решать обширные инженерные и дизайнерские задачи, а также создавать анимации, используя его набор инструментов. Возможности Blender включают:

    • Blender поставляется с обширными инструментами для моделирования, рендеринга, скульптинга и риггинга.Эти инструменты делают его отличным вариантом для создания анимации.
    • Blender 2.82 поддерживает использование моделирования для разработки реалистичных моделей для вашей анимации. Конечные результаты этих симуляций профессионального уровня.
    • Blender также предлагает функции редактирования видео и VFX, такие как отслеживание движения и компостирование, которыми могут воспользоваться аниматоры.

    BricsCAD

    BricsCAD — это программное обеспечение САПР для проектирования листового металла и информационного моделирования зданий.BricsCAD в настоящее время предлагается в трех версиях: Classic, Pro и Platinum.

    Решение ограничений 2D 3D моделирование
    BricsCAD Classic BricsCAD Pro BricsCAD Platinum
    Мощные функции САПР Мощные функции САПР Мощные функции САПР
    920 920 920 920 решение
    Полная поддержка LISP Полная поддержка LISP Полная поддержка LISP
    Подключение Chapoo Подключение Chapoo Подключение Chapoo
    Прямое моделирование
    Рендеринг, материалы и освещение Рендеринг, материалы и освещение
    VBA1 и BRX VBA1 и BRX
    50 Решение ограничений 3Dрешение
    BricsCAD Communicator 2 BricsCAD Communicator 2
    Создание 3D-ограничений
    50 распознавание Моделирование сборки
    Листовой металл
    BIM

    9000

    900IA CAT366

    900IA дизайн

    программное обеспечение, специализирующееся на проектировании изделий 3D CAD.CATIA активно используется в нишах аэрокосмической, автомобильной, машиностроительной промышленности и проектирования морского оборудования.

    Дизайн Эр.акшай Шарма

    DraftSight

    Draftsight — это бесплатное программное обеспечение САПР от Dassault Systèmes, которое выглядит и работает так же, как AutoCAD. Это бесплатное программное обеспечение САПР является хорошей бесплатной альтернативой AutoCAD и может читать файлы DWG (DWG является основным расширением файлов, используемым AutoCAD).


    FreeCAD

    FreeCAD — это бесплатное параметрическое 3D-моделирование, которое позволяет вам легко работать над проектом, возвращаясь и изменяя параметры уже существующей модели.Это программное обеспечение в основном используется для коммерческого параметрического моделирования. Он хорошо подходит для преподавателей, программистов, желающих управлять программным обеспечением с помощью скриптов, опытных пользователей САПР для параметрического моделирования и для любителей, желающих просто построить объект для 3D-печати.


    Femap

    Femap — это программное обеспечение CAD от немецкой компании Siemens. Это лидер в области передового инженерного анализа методом конечных элементов.

    Узнайте больше о Femap.

    фото: cadalyst.com

    Fusion 360

    Fusion — это инструмент 3D CAD / CAM от AutoDesk, объединяющий весь процесс разработки продукта в одном облачном инструменте.

    Фотография предоставлена: fusion360.autodesk.com

    IronCAD

    IronCAD предоставляет дизайнерам упрощенные инструменты для профессионального дизайна и анимационных проектов. Одним из его основных преимуществ является простота использования и то, как легко пользователи могут переходить от 2D к 3D и, наконец, к процессу сборки. Инженеры и изобретатели также могут использовать это программное обеспечение САПР для более быстрой разработки продуктов и ускорения процесса вывода на рынок.

    • IronCAD предлагает несколько инструментов для параметрического моделирования, анимации и создания сценариев.
    • Функции простоты использования IronCAD включают каталоги с заранее заданными формами, которые обеспечивают основу, необходимую для упрощения задач проектирования.
    • IronCAD также предлагает разнообразные дизайнерские пакеты для разных профессионалов. Эти пакеты включают IronCAD для инженеров-механиков, SimWise для моделирования, IronCAD Innovate и другие.


    Keyshot

    KeyShot — одно из немногих программ для анимации и 3D-моделирования, которое поддерживается как Windows, так и Mac.Это программное обеспечение САПР предназначено для создания профессиональных 3D-рендеров, анимации и упрощения процесса моделирования или анимации. К функциям KeyShot относятся:

    • Как относительно новое программное обеспечение САПР, KeyShot поддерживает широкий спектр форматов файлов, позволяя пользователям импортировать проекты из других интерфейсов и работать с ними, используя свои инструменты проектирования.
    • KeyShot обеспечивает рендеринг в реальном времени, что позволяет дизайнерам просматривать идеи или прототипы в реальном времени по мере внесения изменений.
    • Программа САПР предоставляет обширную библиотеку материалов, состоящую из более чем 700 предустановок материалов.
    Дизайн Raygun Studios

    Kompas 3D

    Если вы ищете программное обеспечение САПР с открытым исходным кодом для механического проектирования, сборки деталей и 3D-моделирования, Kompas -3D может быть лучшим вариантом для вас. Программное обеспечение САПР предлагает пользователям инструменты профессионального уровня для моделирования поверхностей и моделирования сверху вниз. Возможности этого программного обеспечения включают:

    1. Kompas поддерживает использование логических операций для создания элементов нетипичной формы, которые ускоряют процесс проектирования.
    2. Kompas предоставляет пользователю инструменты для редактирования гибких деталей и сложных сборок.
    Фото предоставлено ascon.net

    Kubotek 3D

    Программное обеспечение Kubotek 3D было создано, чтобы предоставить новичкам и профессионалам обширные инструменты проектирования, которые упрощают задачу создания 3D-моделей, сборки и анимации. Это программное обеспечение САПР предназначено для обрабатывающей промышленности и служит инструментом для создания прототипов и тестирования концепций дизайна. Функции Kubotek 3D включают:

    • Обширная библиотека, которая позволяет пользователям быстро масштабировать дизайнерские идеи с помощью моделей и шаблонов в библиотеке.
    • Интуитивно понятный пользовательский интерфейс, который поддерживает удаление граней и других объектов из сложных моделей без необходимости полагаться на историю модели.
    • Поддержка различных форматов файлов САПР, что позволяет импортировать модели САПР с любой платформы в интерфейс Kubotek.

    LightWave 3D

    Это программное обеспечение САПР профессионального уровня предлагает дизайнерам обширные инструменты визуальных эффектов и анимации для создания проектов. LightWave поддерживает анимационное и игровое сообщество с помощью упрощенного пользовательского интерфейса и функций, которые упрощают анимацию и творческий процесс при работе с САПР.Возможности LightWave 3D включают:

    • Поддержка ретаргетинга движения с использованием Microsoft Kinect, который интегрирует реализм в движущиеся модели. Таким образом, анимация будет двигаться точно так же, как и в реальном времени.
    • Скульптура на основе времени, которая позволяет пользователю просматривать модели или редактировать их по мере их внесения в модель.
    • LightWave предлагает пользователю несколько плагинов, расширяющих возможности этого программного обеспечения САПР.
    Мауро Корвелони — Детский портрет

    Modo

    Modo расширяет основы 3D-моделирования, предоставляя своим пользователям мощные и гибкие инструменты моделирования, текстурирования, сценариев и рендеринга для создания 3D-моделей.Программное обеспечение САПР позиционируется как самое быстрое программное обеспечение для моделирования, которое вы когда-либо могли использовать. Чтобы подтвердить это утверждение, Modo предлагает процедуры прямого моделирования и наборы логических инструментов MeshFusion, которые ускоряют процесс 3D-моделирования. Возможности этого программного обеспечения САПР включают:

    • Поддержка Look-dev для Unity, что делает Modo союзником дизайнеров в игровом сообществе.
    • Визуализация в реальном времени, позволяющая просматривать проекты по мере их создания или редактирования.
    • Возможность настройки вашего набора инструментов путем создания набора специальных инструментов, которые подходят для творческого процесса тура и улучшают вашу работу по моделированию.
    • Modo обеспечивает поддержку Python и C ++ через API. Это гарантирует, что он может быть интегрирован в ваши конвейеры проектирования и кодирования с других платформ.

    MODO — это программное обеспечение САПР, которое объединяет набор 3D-моделирования, анимации, скульптуры, эффектов и рендеринга в мощный интегрированный пакет.


    Moi3D

    Это программное обеспечение САПР было создано с участием дизайнеров и художников как основной потребительской базы. С этой целью Moi3D предлагает своим пользователям инструменты многоугольного моделирования, расширенные логические функции и удобный для пера интерфейс, который помогает дизайнерам быстро и легко создавать модели.Moi3D намеревается упростить 3D-моделирование, устраняя сложности, возникающие при работе на других платформах моделирования. Возможности Moi3D включают:

    • Программное обеспечение обеспечивает экспорт многоугольной сетки, который генерирует полигональные сетки N-Gon профессионального уровня из импортированных моделей CAD NURBS. Это ускоряет редактирование или сборку.
    • Moi3D поддерживает использование стилуса для создания эскизов 2D-чертежей, которые можно быстро превратить в 3D-модели.
    Разработчик: Norman

    MasterCAM X8

    MasterCAM X8 — это приложение CAD / CAM (автоматизированное проектирование / автоматизированное производство), предназначенное как для механиков, так и для инженеров.Это программное обеспечение CAD / CAM является предпочтительным среди программистов ЧПУ.

    MasterCAM позволяет:

    • Полное трехмерное каркасное моделирование в реальном времени.
    • Мощные возможности моделирования и редактирования поверхностей.
    • Дополнительное твердотельное моделирование.
    • Широкий выбор переводчиков, позволяющих открыть любой файл САПР.
    • Ассоциативное определение размеров, анализ и многое другое.

    NX

    NX — это передовой программный пакет CAD / CAM / CAE высокого уровня, разработанный для параметрического и прямого моделирования, статического, динамического, теплового анализа и производства.

    Подробнее о NX можно узнать на веб-сайте Siemen.


    OpenSCAD

    OpenSCAD — лучший программист в области моделирования 3D CAD. Это программное обеспечение САПР — это бесплатное программное обеспечение САПР, которое вы, возможно, ищете, когда планируете создавать 3D-модели деталей машин, но это не то, что вы ищете, если вас больше интересует создание компьютерных анимационных фильмов.

    Design by emmett,

    PTC Creo Elements

    PTC creo Elements / Direct Modeling Express считается хорошим программным обеспечением 3D CAD, созданным для проектирования изделий с короткими циклами проектирования, что делает его идеальным инструментом для мелкосерийного производства. бежит.

    Семейство PTC Creao 3D CAD включает следующую версию:


    Rhino

    Rhino — популярное программное обеспечение САПР, которое помогает создавать, редактировать, анализировать, документировать, визуализировать, анимировать и создавать поверхности, твердые тела, облака точек, и полигональные сетки.

    Это программное обеспечение используется в промышленном дизайне, морском дизайне, дизайне ювелирных изделий, дизайне мебели, механическом дизайне и многих других областях.

    Вы можете узнать больше о Rhino здесь.

    Дизайн Tu Satit

    SketchUp

    SketchUp — это бесплатное средство 3D-моделирования в САПР от Google.Основная ценность этого программного обеспечения заключается в том, что оно нацелено на то, чтобы облегчить и уменьшить кривую обучения до менее возможных, и привлекает множество пользователей из-за этого же факта.

    Подробнее о SketchUp можно узнать здесь.

    Фотография предоставлена: sketchup.com

    Siemens NX

    Это программное обеспечение для моделирования САПР нового поколения создано для обрабатывающей промышленности, поскольку оно помогает моделировать и моделировать производственные процессы и оборудование. Siemens NX также предлагает техническую поддержку для создания моделей цифровых двойников и оказывает поддержку в разработке продуктов.Это делает его отличным программным обеспечением для компакт-дисков для дизайнеров, инженеров и производителей, которые хотят выйти на рынок в рекордно короткие сроки. Возможности NX включают:

    • Несколько наборов инструментов для проектирования, производства, Fibersim и создания эскизов ваших идей.
    • NX предлагает поддержку генеративного проектирования с помощью инструментов, которые могут автоматизировать некоторые аспекты процесса проектирования.

    SolidWorks

    На протяжении многих лет SolidWorks сохраняет репутацию одного из лучших программ САПР профессионального уровня, которые может использовать для создания инженер, дизайнер или художник.Тизер SolidWorks 2020 демонстрирует интеграцию новых функций, которые поддерживают производственную отрасль и способствуют совместной работе нескольких команд.

    Особенности SolidWorks включают:

    • Наборы инструментов профессионального уровня для подключения проектирования к производственным экосистемам, что подчеркивает его использование в качестве инструмента автоматизированного производства.
    • SolidWorks предлагает пользователям облачные инструменты для совместной работы на всех этапах производственного процесса от проектирования до прототипирования.

    SolidFace

    Программное обеспечение SolidFace CAD создано, чтобы помочь вам выполнять разнообразные задачи, одновременно выполняя свою основную задачу моделирования. Программное обеспечение предлагает пользователям функции совместной работы, инструменты документирования, инструменты параметризации и обширную библиотеку 3D-деталей для облегчения процесса рисования, моделирования и сборки. Функции SolidFace включают:

    • Наборы инструментов, которые гарантируют совместную работу в реальном времени, гибкость проектирования и интуитивно понятную поддержку производственных инициатив.
    • SolidFace предлагает отличные инструменты для документирования, такие как спецификация материалов и оценка технологичности, что позволяет производителям быстрее выводить продукты на рынок.

    SolidEdge

    Это программное обеспечение САПР предлагает множество функций разработки продуктов для пользователей САПР в машиностроительной и производственной отрасли. Его набор инструментов поддерживает инициативы по моделированию и производству на профессиональном уровне. Популярность SolidEdge также выросла благодаря простоте использования функций, которые он предлагает, и интуитивно понятному пользовательскому интерфейсу.

    • Программное обеспечение поставляется с инструментами, позволяющими концептуализировать продукт и создавать прототипы. Он также обеспечивает поддержку автоматизированного производства.
    • Solid Edge также объединяет функции для поддержки управления данными, документации и аддитивного производства.
    • Новые функции SolidEdge 2020 включают поддержку дополненной реальности, генеративного проектирования и расширенных инструментов проверки.

    Ansys Space Claim

    Предложение ANSYS CAD ориентировано на инженеров и производителей, стремящихся решать проблемы проектирования.Программное обеспечение САПР предоставляет своим пользователям функции для управления инициативами обратного проектирования, поддержки аддитивного производства и решения задач моделирования. Используя эти функции, вы можете редактировать старые импортированные файлы и создавать новые модели. К функциям этого программного обеспечения относятся:

    • Наборы инструментов, которые поддерживают интуитивно понятное управление геометрией, что упрощает кривую обучения и гарантирует простоту использования.
    • Space Claim — это облачное программное обеспечение САПР, которое не требует установки и использует большие вычислительные ресурсы, предлагаемые облаком.

    SurfCAM

    То, что намеревается делать это программное обеспечение, указано в его названии. SurfCAM создан для производителей, чтобы помочь им в разработке и тестировании продуктов. Программное обеспечение CAM разработано специально для пользователей станков с ЧПУ при производстве продукции. Программное обеспечение предлагает наборы инструментов для фрезерования, токарной обработки, моделирования деталей и проверки 3D-моделей. Возможности SurfCAM включают:

    • Наборы инструментов для 3D-моделирования, фрезерования и токарной обработки.Это комплексное приложение CAM, которое можно использовать для проектирования.
    • Он поставляется с интуитивно понятным пользовательским интерфейсом, который упрощает процесс использования его инструментов. Пользователи могут выбрать импорт файлов САПР в свое рабочее пространство для редактирования задач.
    • Он поддерживает проектирование сложных изделий и деталей с 2 ​​или 4 осями.

    Evolve

    Altair Evolve — это интуитивно понятное программное обеспечение для трехмерного моделирования, которое предоставляет инженерам инструменты, необходимые для легкого создания инженерных моделей.Программное обеспечение работает в операционных системах Windows и Mac, и его функции включают:

    1. Инструменты параметрического моделирования для упрощения задачи создания. Он также предоставляет своим пользователям инструменты плоской и симметрии, а также инструменты полилинии с закругленными углами.
    2. Программа поставляется с закругленным каналом глубины при рендеринге изображений для получения точной глубины резкости в моделях.

    TinkerCAD

    Autodesk TinkerCAD — еще одно предложение из семейства приложений САПР.Это программное обеспечение САПР предназначено для создания эскизов, редактирования и просмотра трехмерных моделей. Раньше это была скелетная версия других возможностей AutoDesk, но сегодня TinkerCAD представляет собой полноценное программное обеспечение для трехмерного моделирования в открытом доступе.

    • TinkerCAD поддерживает использование кодов или командных строк для создания 3D-моделей. Программное обеспечение также предоставляет функции перетаскивания, чтобы упростить задачу моделирования.
    • TinkerCAD поддерживает экспорт файлов САПР в различных форматах и ​​их редактирование в пользовательском интерфейсе.

    T Flex CAD

    T Flex CAD — это программное обеспечение для разработки продуктов и управления данными, предназначенное для обрабатывающей промышленности. Приложение предлагает функции параметрического моделирования и анимации для инженеров и промышленных дизайнеров.

    • T Flex предлагает инженерам множество инструментов для совместной работы и управления проектами, которые упрощают управление производственными цехами.
    • T Flex также предлагает дополнительные решения, которые используют преимущества виртуальной реальности, документации и анализа конструкции.

    TurboCAD

    Это приложение — еще один вариант САПР, который можно использовать в операционных системах Windows и Mac. TurboCAD заработал себе репутацию инструмента проектирования с разнообразными наборами инструментов, упрощающими процесс проектирования.

    • Его наборы инструментов поддерживают процесс 2D-черчения, моделирования и анимации.
    • TurboCAD также поставляется с дополнительными пакетами для планирования этажей и управления проектами.

    ZW3D

    ZW3D — это программное обеспечение профессионального уровня, которое предлагает функции CAD и CAM.Это означает, что и промышленные дизайнеры, и инженеры, и производители могут воспользоваться преимуществами предлагаемых им функций.

    • Вы можете использовать его инструменты механического проектирования для создания механических изделий и их анализа.
    • ZWCAD также предлагает пользователям программу просмотра CAD, которая позволяет просматривать файлы 3D CAD в различных форматах.

    PunchCAD

    Это универсальное программное обеспечение создано для всех, кто интересуется трехмерным моделированием или созданием с помощью программного обеспечения САПР.Его наборы инструментов также поддерживают аддитивное производство, деревообработку и другие творческие задачи. Возможности PunchCAD включают:

    • Наборы инструментов для рисования и редактирования для 2D-черчения и инструменты для точного черчения.
    • Инструменты твердотельного моделирования для проектов трехмерного моделирования и анимации.
    = «9»>

    Программное обеспечение для 3D-печати — Программное обеспечение для 3D-моделирования / Слайсеры / Хосты для 3D-принтеров

    Обзор лучших программных инструментов для 3D-печати

    Каждая 3D-печать начинается с 3D-модели, созданной в программе моделирования.Несколько лет назад нам пришлось потратить много денег и времени на приобретение и изучение программного обеспечения для моделирования. Сейчас доступно множество простых в использовании программ для моделирования, многие из которых бесплатны. Этот список включает некоторые из лучших вариантов и отсортирован по цене, а бесплатные — в алфавитном порядке.

    В списке также указано, использует ли программное обеспечение твердотельное моделирование, тип 3D-моделирования, который всегда генерирует модели, которые являются «многообразными» или «водонепроницаемыми». Многогранная модель — это такая, в которой все стенки модели имеют некоторую толщину, необходимую для 3D-печати.Напротив, программное обеспечение, использующее полигональное моделирование, может создавать стены нулевой толщины; это хорошо для создания компьютерной графики для игр и фильмов, но бесполезно при 3D-печати моделей. Модели манифольдов можно создавать с помощью программного обеспечения для моделирования полигонов, для этого требуется больше шагов и опыта. Все программы в этом списке могут создавать модели для 3D-печати, но каждая модель, созданная с помощью программного обеспечения для твердотельного моделирования, пригодна для 3D-печати.

    Кроме того, мы отметили, для какого уровня навыков пользователя предназначено каждое программное обеспечение: новичков, любителей, продвинутых пользователей и профессионалов.В общем, самые простые в использовании параметры находятся вверху, а наиболее эффективные — внизу, хотя повсюду встречаются некоторые выбросы. Большую часть этого программного обеспечения можно попробовать бесплатно, и для каждого из них есть бесплатные обучающие видео.

    Быстрый переход к:

    Программа для 3D-моделирования

    Эти инструменты предназначены для создания моделей для 3D-печати. Некоторые из них довольно просты в использовании, а другие подходят только для профессиональных пользователей с многолетним опытом.

    Тинкеркад

    • Цена: Бесплатно
    • Твердотельное моделирование: Да
    • Предназначен для: Начинающих
    • Что делает его особенным: Он разработан, чтобы позволить любому создавать модели для 3D-печати, и служит введением в твердотельное моделирование.

    Это приложение для 3D-дизайна на основе браузера, предназначенное для начинающих. В программном обеспечении реализована интуитивно понятная концепция построения блоков, позволяющая разрабатывать модели из набора основных форм.В Tinkercad есть множество учебных пособий и руководств, которые помогут любому начинающему получить желаемый дизайн. Он даже позволяет с легкостью обмениваться файлами и экспортировать их.

    Имея в библиотеке буквально миллионы файлов, пользователи могут находить формы, которые им больше всего подходят, и манипулировать ими по своему желанию. Он также имеет прямую интеграцию со сторонними службами печати, что позволяет печатать и получать отпечатки у порога одним нажатием кнопки. Несмотря на то, что это может быть слишком просто до точки ограничения, это отличный способ узнать о 3D-моделировании.

    Блендер

    • Цена: Бесплатно
    • Твердое моделирование: Нет
    • Для: Любителей и продвинутых пользователей
    • Что делает его особенным: Это открытый исходный код, многофункциональный и включает инструменты для создания скульптур, анимации, моделирования, рендеринга, отслеживания движения и редактирования видео.

    По сути, Blender охватывает многие аспекты создания 3D, включая моделирование, анимацию и симуляцию среди других.Это программное обеспечение с открытым исходным кодом требует сложного обучения и идеально подходит для пользователей, которые чувствуют себя готовыми перейти к разработке сложных 3D-моделей. Ознакомьтесь с нашими руководствами по Blender для страницы 3D-печати.

    Blender — это фактически бесплатное программное обеспечение для 3D-моделирования, которое изначально предназначалось для 3D-анимации и рендеринга с использованием методов полигонального моделирования. Несмотря на свое происхождение как программное обеспечение для художников, оно считается вполне доступным. Одна из интересных особенностей программы — опция фотореалистичного рендеринга.Это придает моделям вид реализма, которого могут достичь немногие бесплатные программы.

    BRL-CAD

    • Цена: Бесплатно
    • Твердотельное моделирование: Да
    • Предназначен для: Продвинутых пользователей
    • В чем его особенность: Разработан и используется армией США для поддержки баллистических и электромагнитных анализов. Также включает инструменты трассировки лучей и геометрического анализа.

    Это программное обеспечение с открытым исходным кодом представляет собой усовершенствованную систему твердотельного моделирования с интерактивным редактированием геометрии.Судя по всему, он используется военными США для моделирования систем вооружения, показывая, что он довольно надежен, но также очень продвинут. BRL-CAD предлагает высокий уровень точности благодаря использованию определенных координат для упорядочивания геометрических фигур.

    Он предлагает большую библиотеку простых и сложных форм, которые пользователи могут воплотить в свои собственные проекты. Они могут принимать разные формы и комбинировать их на досуге. Раньше программное обеспечение было довольно дорогим, однако несколько лет назад оно было переведено на открытый исходный код.В ее арсенале более 400 инструментов. Он также работает на больших скоростях, особенно с учетом того, насколько плотны его функции.

    DesignSpark Mechanical

    • Цена: Бесплатно
    • Твердотельное моделирование: Да
    • Для: Любителей и продвинутых пользователей
    • Что делает его особенным: Библиотека 3D-моделей от промышленных поставщиков и возможность создавать спецификации для проектов.Также доступны электрические и CAD-инструменты для печатных плат.

    Это отличное и бесплатное программное обеспечение САПР идеально подходит как для профессионалов, так и для продвинутых любителей. Пользовательский интерфейс относительно прост, а программное обеспечение работает быстро, что означает эффективное проектирование. У вас также есть возможность создать ведомость материалов, в которой рассчитывается стоимость печати потенциальных проектов 3D-дизайна.

    DesignSpark Mechanical позволяет пользователям использовать встроенную библиотеку для смешивания с собственными чертежами.Еще одна функция, которая может оказаться полезной для новых пользователей, — это функция вытягивания, которая позволяет пользователям создавать 3D-модели только на основе поверхности. Он многофункциональный для бесплатного программного обеспечения и довольно удобен для начинающих.

    FreeCAD

    • Цена: Бесплатно
    • Твердотельное моделирование: Да
    • Для: Любителей и продвинутых пользователей
    • Что делает его особенным: Модели полностью параметрически и пересчитываются по запросу с помощью стека отмены / повтора.Другие функции включают роботизированное моделирование, архитектурные инструменты и модуль пути для CAM (автоматизированное производство).

    Инструмент параметрического 3D-моделирования с открытым исходным кодом, позволяющий создавать реальные объекты любого размера. Параметрический компонент упрощает редактирование вашего дизайна. Просто перейдите в историю своей модели и измените параметры, и у вас будет другая модель. Как следует из названия, на самом деле это совершенно бесплатно. Плюс в том, что ни один из инструментов не заблокирован за стеной заработной платы, поэтому вы можете настраивать свои модели по своему желанию.

    Это не лучший вариант для профессиональных целей, но это отличный обучающий инструмент. Несмотря на то, что это базовые опции и элементы дизайна, стоит попробовать, если вы новичок и не хотите во что-то вкладывать деньги, прежде чем окунетесь в воду.

    OpenSCAD

    • Цена: Бесплатно
    • Твердотельное моделирование: Да
    • Для: Любителей и продвинутых пользователей
    • Что делает его особенным: Созданные для программистов, модели создаются с помощью сценариев набора текста.

    OpenSCAD — это бесплатное программное обеспечение с множеством функций и уникальным способом создания моделей. Это программное обеспечение использует программный подход к 3D-моделированию, что делает его уникальным дополнением к этому списку программных инструментов для 3D-печати. Вместо традиционного интерфейса интерактивного моделирования пользователи пишут код в файле сценария, который описывает параметры трехмерного объекта. После того, как вы ввели свой код, вы можете просмотреть созданные вами формы, нажав кнопку «скомпилировать».

    Еще одна замечательная функция OpenSCAD — это возможность импортировать двухмерные чертежи и выдавливать их как трехмерные.Он использует профиль детали из чертежей, сделанных в стандартной программе для создания эскизов, и для этого использует файл SXF. Благодаря тому, что OpenSCAD уделяет больше внимания программированию, одним может понравиться, а другим — оттолкнуть. Тем не менее, это по-прежнему мощный инструмент.

    Крылья3Д

    • Цена: Бесплатно
    • Твердое моделирование: Нет
    • Для: Любителей и продвинутых пользователей
    • Что делает его особенным: Моделирование полигонов позволяет создавать более органичные формы.Доступ к стандартным инструментам можно получить из контекстного меню.

    Wings3D — еще один инструмент многоугольной модели с открытым исходным кодом. Несмотря на то, что это бесплатное программное обеспечение, оно поставляется с широким набором инструментов для создания сеток и выделения. Такие инструменты, как зеркало, упрощают симметричное моделирование. Поскольку это программа для начинающих, она очень удобна в использовании и требует стабильного обучения. Такие функции, как настраиваемые горячие клавиши и простой в использовании интерфейс, указывают на его статус идеального инструмента для начинающих.

    Несмотря на простоту использования, у него нет недостатка в полезных функциях, таких как плоская резка, пересечение, вставка, изгиб, протягивание, округление и отвес, что делает его пригодным для некоторых очень впечатляющих моделей.Он также поддерживает очень широкий спектр форматов файлов как для импорта, так и для экспорта. Несмотря на простой и незамысловатый вид, его определенно стоит попробовать, если вы только начинаете.

    3D Slash

    • Цена: Бесплатная веб-версия; Премиум-лицензия стоит 24 доллара в год, а коммерческая лицензия — 240 долларов в год
    • Твердотельное моделирование: Да
    • Предназначен для: Начинающих и любителей
    • Что делает его особенным: Модели создаются путем «срезания» 3D-блоков для придания им нужной формы.

    3D Slash фокусируется на предоставлении программного обеспечения для проектирования с уникально интересным пользовательским интерфейсом и достаточным количеством расширенных функций для работы с высоким уровнем точности. Вы также можете создавать логотипы и трехмерный текст с помощью этого программного обеспечения. 3D Slash можно использовать бесплатно и идеально подходит для новичков, однако существует ряд ценовых пакетов, в которые добавляются функции для совместного или коммерческого использования в зависимости от потребностей потребителя. Кроме того, бесплатные версии имеют ограничения в отношении функций, более высоких разрешений и цветов, которые вы можете применить.Это интуитивно понятный интерфейс со стилем вырезания блоков для создания фигур, что делает его достаточно простым в использовании для всех.

    Даже если вы не можете найти творческую искру, чтобы создать дизайн с нуля, существует множество файлов, доступных для загрузки, которые вы можете импортировать, а затем разрезать на что-то новое. Новые функции, такие как режим курсора, который значительно упрощает дизайн интерьера, являются отличным дополнением. Помимо возможности работать в стандартном режиме, его также можно использовать с гарнитурами VR.Хотя блочный стиль может быть ограничен с точки зрения диапазона форм, которые можно сделать, и менее приятен для глаз, он, тем не менее, эффективен и практичен. Есть несколько программ, которые от концепции до конца так же быстры, как 3D-косая черта.

    SketchUp

    • Цена: Бесплатная веб-версия; Pro версия стоит 299 долларов в год
    • Твердое моделирование: Нет
    • Предназначен для: Начинающих и продвинутых пользователей
    • Что делает его особенным: Интуитивно понятный и мощный, с библиотекой моделей, созданных пользователями и изготовителями.

    SketchUp — еще одно хорошее программное обеспечение для моделирования, поскольку оно поддерживает баланс между удобством использования и функциональностью, что делает его идеальным для большинства уровней навыков. Программное обеспечение отличается легкостью обучения, а для профессионалов за дополнительную плату доступны расширенные функции. Он особенно хорош для разработки архитектурных проектов интерьера и экстерьера, но также имеет инструменты для множества других целей.

    Все сложное может занять много времени, но более простые конструкции не отнимают слишком много времени.Также доступны бесплатная версия SketchUp Make и платная версия с дополнительными функциями SketchUp Pro.

    Fusion 360

    • Цена: Бесплатно для личного использования и стартапов, 595 долларов в год за коммерческую лицензию
    • Твердотельное моделирование: Да
    • Назначено: Любителям профессионалам
    • Что делает его особенным: Множество функций, таких как моделирование и создание инструментов, генеративное проектирование, моделирование, сборки, совместная работа, 3D-печать и CAM.

    Это уникальное дополнение к списку программных инструментов для 3D-печати. Fusion 360 — это облачная программа трехмерного САПР, которая использует возможности облака для объединения команд дизайнеров и совместной работы над сложными проектами. Еще одним преимуществом облачной платформы является то, что Fusion хранит всю историю модели, включая изменения в ней. Доступны многочисленные варианты дизайна, включая моделирование произвольной формы, твердое тело и сетку.

    Fusion 360 работает по подписке с ежемесячной оплатой.Разработчики также регулярно обновляют функции, улучшая их по мере появления новых выпусков. Он работает на нескольких платформах и позволяет пользователям получать доступ к своей информации где угодно.

    MoI 3D

    • Цена: $ 295
    • Твердотельное моделирование: Да
    • Для: Любителей и продвинутых пользователей
    • Что делает его особенным: Может создавать гладкие сетки на основе моделей САПР и удобен для перьевого планшета.

    Сокращенно от «Момент вдохновения». MoI предлагает элегантный пользовательский интерфейс и мощный набор инструментов САПР для пользователей, специализирующихся на полигональном моделировании. Программа поставляется с расширенными логическими функциями, которые позволяют быстро создавать модели с твердой поверхностью. Это удобное программное обеспечение, использующее систему моделирования NURBS.

    Хотя это не бесплатно, но дешевле, чем у некоторых из его конкурентов. В нем много функций, но он не загроможден бессмысленными функциями. Система, использующая кривые и логические значения, также ускоряет рабочий процесс.

    Rhino3D

    • Цена: $ 995
    • Твердое моделирование: Нет
    • Предназначен для: Продвинутых пользователей и профессионалов
    • Что делает его особенным: Очень мощный и полный функций для моделирования, анализа, рендеринга, 3D-захвата, CAM и 3D-печати.

    Компания, разработавшая это программное обеспечение, позиционирует его как наиболее универсальное средство 3D-моделирования в мире. Программное обеспечение доступно для загрузки в различных пакетах на их веб-сайте по разным ценам.Программа использует точную математическую модель, известную как NURB, позволяющую манипулировать точками, кривыми, сетками, поверхностями, твердыми телами и т. Д. Самыми разными способами. В конечном итоге, учитывая диапазон конструктивных особенностей, доступных в Rhino3D, трудно спорить с его утверждениями о непревзойденной универсальности при создании сложных 3D-моделей.

    Пользователи отметили, что программное обеспечение может быть очень сложным для изучения. Это естественный компромисс между возможностями и удобством для пользователя, которые приходится делать многим дизайнерам при создании детализированного программного обеспечения.Хотя это не самое точное программное обеспечение для определения намерений пользователя, оно является одним из лучших на рынке.

    Modo

    • Цена: 599 долларов в год или 1799 долларов за бессрочную лицензию
    • Твердое моделирование: Нет
    • Назначено: Любителям профессионалам
    • Что делает его особенным: Процедурное моделирование и удобные для художников инструменты для моделирования, анимации, текстурирования и рендеринга.

    Modo предоставляет креативные инструменты моделирования трехмерных полигонов и поверхностей с разбиением с большой гибкостью, позволяя создавать как органические модели произвольной формы, так и прецизионные сетки, используя одно и то же программное обеспечение.Это программа профессионального уровня с рядом функций, разработанная для продвинутых 3D-дизайнеров, и цена отражает это.

    Несмотря на то, что это не самое удобное программное обеспечение, оно содержит большой набор функций и при этом работает без сбоев. Скорость программного обеспечения особенно очевидна с точки зрения текстур запекания. Он также работает с партнерским программным обеспечением и расширениями в качестве дополнительных настроек.

    Кино 4Д

    • Цена: 720 долларов в год или 3945 долларов за бессрочную лицензию
    • Твердое моделирование: Нет
    • Назначено: Любителям профессионалам
    • Что делает его особенным: Интуитивно понятный интерфейс, параметрическое моделирование и процедурный рабочий процесс.

    Это чрезвычайно мощный инструмент трехмерного моделирования, позволяющий создавать сложные трехмерные проекты. Достаточно ровная кривая обучения Cinema 4D делает его доступным для новичков, которых пугает программное обеспечение с расширенными функциями. Программа регулярно обновляется бесплатными пакетами обновлений, которые помогают оптимизировать ее работу в различных операционных системах.

    Удобные для пользователя параметры представляют отпечатки очень доступными способами. Параметры масштабирования и затенения значительно упрощают моделирование. Инструмент для скульптинга — отличный пример того, почему это программное обеспечение идеально подходит для редактирования моделей и уже существующих файлов.

    SolidWorks

    • Цена: 1295 долларов в год или 3995 долларов за бессрочную лицензию
    • Твердотельное моделирование: Да
    • Назначено: Любителям профессионалам
    • Что делает его особенным: Мощное дерево редактирования и инструменты для производства, сборки, моделирования, сметы, CAM и 3D-печати.

    Теперь переходим к SolidWorks. Это программа САПР, которую часто используют профессиональные 3D-дизайнеры.Включено множество дополнительных функций, таких как инструменты проверки конструкции и обратный инжиниринг. Solidworks поставляется в трех различных пакетах, в зависимости от того, какие именно функции вам нужны.

    Solidworks тяготеет к индустриальной стороне вещей. Это практично и подробно. В то время как большинство программ имитируют кривые через плавно наклонные плоские конструкции, Solidworks использует систему нурб, которые создают средние значения кромок для получения фантастически детализированных кривых. Он устраняет только полигональное моделирование, вместо этого выбирая размерные эскизы.В результате изменение размера становится намного проще.

    Майя

    • Цена: 1545 $ / год
    • Твердое моделирование: Нет
    • Предназначен для: Продвинутых пользователей и профессионалов
    • Что делает его особенным: Процедурные эффекты и мощные инструменты для создания мира и персонажей.

    Maya, предназначенная в первую очередь для профессионалов в области анимации, полезна для многих аспектов трехмерного моделирования, особенно с точки зрения математически гладких поверхностей и форм.Maya изначально задумывалась как программа для 3D-анимации, но она также очень полезна для 3D-печати. Таким образом, многие параметры интерфейса больше напоминают скульптуру и анимацию.

    Maya больше подходит для художественной печати. Он имеет быстрый движок рендеринга и лучше всего подходит для детализированных моделей со многими сложностями. Обратной стороной является то, что это очень дорого (в конце концов, это же программное обеспечение, используемое для высокобюджетных фильмов CGI |). Тем не менее, он позволяет реалистично отображать отражение и цвет в программном обеспечении с плавной работой.

    3DS Max

    • Цена: 1545 $ / год
    • Твердое моделирование: Нет
    • Предназначен для: Продвинутых пользователей и профессионалов
    • В чем его особенность: Опытные пользователи и профессионалы

    Еще одна программа, ориентированная на анимацию, 3DS Max предлагает отличные функции трехмерного моделирования, такие как инструменты затенения, параметрическое моделирование сетки и моделирование полигонов. Это программное обеспечение только для Windows является фаворитом разработчиков видеоигр, многих телевизионных коммерческих студий и студий архитектурной визуализации.

    Изобретатель

    • Цена: $ 1985 / год
    • Твердотельное моделирование: Да
    • Предназначен для: Продвинутых пользователей и профессионалов
    • Что делает его особенным: Создан специально для проектирования изделий и инженерных приложений и оснащен инструментами для моделирования и производства.

    Программа Inventor 3D CAD позволяет проектировать механическое оборудование в 3D на профессиональном уровне. Программа поставляется с вариантами моделирования произвольной формы, прямого и параметрического моделирования.Кроме того, вы также получаете средства автоматизации и моделирования.

    Разработанный Autodesk, Inventor поставляется в различных пакетах в зависимости от уровня подготовки (студенческий, профессиональный и т. Д.). Одна из замечательных особенностей Inventor — это то, как они улучшают программное обеспечение с учетом отзывов пользователей. Новые версии включают улучшения визуального представления данных и возможность легко ссылаться на сторонние разработки без необходимости конвертировать форматы файлов.

    Слайсеры и хосты для 3D-принтеров

    Второй раздел этого списка лучших программных инструментов для 3D-печати посвящен программам, которые помогут вам выполнить 3D-печать.Слайсеры — это самый простой способ перейти от 3D-модели к печатной детали, потому что они берут модель САПР, разрезают ее на слои и превращают модель в G-код. Программное обеспечение слайсера также включает настройки 3D-принтера, такие как температура, высота слоя, скорость печати и т. Д., В G-код. 3D-принтер может считывать этот G-код и создавать модель слой за слоем, следуя инструкциям, установленным в G-коде.

    Ultimaker Cura

    Несмотря на название, Cura можно использовать практически с любым 3D-принтером, поскольку это слайсер с открытым исходным кодом.Программа идеально подходит для начинающих, потому что она интуитивно понятна и быстра. Прежде всего, им легко пользоваться. Более опытные пользователи могут получить доступ к еще 200 настройкам для улучшения своих отпечатков.

    Упростить3D

    Simplify3D — чрезвычайно мощный инструмент премиум-класса для нарезки, который помогает значительно улучшить качество 3D-печати. Simplify3D не только разбивает ваш САПР на слои, он также исправляет любые проблемы с вашими моделями и позволяет вам предварительно просмотреть конечный результат, помогая в дальнейшем выявить любые другие проблемы.Опытным пользователям нужно будет решить, стоит ли платить за премиум-функции по сравнению со слайсерами с открытым исходным кодом.

    Slic3r

    Это программное обеспечение с открытым исходным кодом включает в себя добавочную нарезку в реальном времени, предварительный просмотр в 3D и многое другое. Это один из наиболее широко используемых программных инструментов для 3D-печати. Постепенная нарезка в реальном времени гарантирует, что при изменении параметра нарезку не нужно начинать с нуля. Пересчитывается только G-код для затронутых деталей. Конечным результатом является быстрая, гибкая и точная программа нарезки.

    Повторитель

    Это программное обеспечение слайсера с открытым исходным кодом поддерживает три различных механизма нарезки; Slic3r, CuraEngine и Skeinforge. Repetier также может одновременно обрабатывать до 16 экструдеров с различными типами и цветами волокон, и вы можете визуализировать конечный результат перед печатью. Многочисленные настройки и доработки делают Repetier идеальным вариантом для более продвинутых пользователей. Вы также получаете удаленный доступ к своим принтерам с помощью Repetier host.

    KISSlicer

    Это программное обеспечение для нарезки хорошо выполняет свою работу, хотя пользовательский интерфейс довольно прост.Тем не менее, если вам просто нужен слайсер, обеспечивающий отличные результаты, используйте KISSlicer. Обратите внимание, что базовая версия предназначена только для станков с одной головкой. Для машин с несколькими головками вам понадобится PRO версия.

    ideaMaker

    Этот бесплатный слайсер распространяется Raise3D и обеспечивает быстрое и простое нарезание для большинства 3D-принтеров. Члены группы могут совместно использовать профили печати, а опоры могут быть размещены автоматически или вручную. Инструмент адаптивной высоты слоя позволяет программному обеспечению настраивать высоту слоя в зависимости от уровня детализации модели, повышая качество печати при минимальном времени печати.Также доступен удаленный мониторинг и управление.

    OctoPrint

    Бесплатный веб-интерфейс с открытым исходным кодом, который позволяет удаленно управлять и контролировать 3D-принтеры. Он совместим с большинством 3D-принтеров и позволяет пользователям просматривать свои распечатки с помощью встроенной веб-камеры. Печать можно запускать, приостанавливать и останавливать удаленно, а также доступны плагины для отслеживания статистики печати и отправки push-уведомлений о ходе выполнения задания.

    3D-принтер OS

    Это отличное программное обеспечение для управления облачным 3D-принтером стоит недешево.Основная идея — управление всем процессом 3D-печати с помощью одной платформы. Пользователи могут редактировать и восстанавливать проекты, вырезать файлы STL из облака и даже отправлять файлы на печать из любой точки мира. Программное обеспечение также имеет возможность обмена файлами САПР.

    Связанная история

    Проектирование для аддитивного производства (DFAM)

    Связанная история

    Рекомендации по проектированию для 3D-печати нитей, смолы и порошкового слоя

    Связанная история

    Как решетчатые конструкции, напечатанные на 3D-принтере, улучшают механические свойства

    .

Comments

No comments yet. Why don’t you start the discussion?

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
