Производство сип панелей бизнес: Производство сип панелей бизнес с нуля — abcbiznes.ru

Содержание

СИП технологии – изготовления панелей от компании «Термовилла»

Что представляет собой СИП-панель

SIP — Structural Insulated Panel. В русском языке используют используют два варианта названия — структурно-изоляционная панель, структурированная изолирующая панель. SIP-панели — это разновидность многослойного строительного материала, обладающего повышенной устойчивостью к резким перепадам температуры и отличными эксплуатационными характеристиками. Благодаря особым свойствам используемых при их изготовлении материалов, SIP-панели не подвержены гниению, промерзанию и практически не впитывают влагу.

Как делают СИП-панели

При изготовлении SIP-панели три её слоя склеиваются под давлением в 15-20 тонн. Эти три слоя представляют собой две наружные панели из ориентировано-стружечной плиты (ОСП) и один внутренний слой, состоящий из пенополистирола. В рассматриваемой конструкции пенополистирол не просто выполняет функции утеплителя, но и является конструкционным элементом, удерживающим параллельно друг другу плиты ОСП, представляющие собой внешнюю обшивку так называемого «сэндвича».

То есть пенополистирол, помимо прочего, обеспечивает эффект повышенной несущей способности.

SIP-панели способны выдерживать колебания температуры от -50 до +50 градусов, а также поперечную нагрузку в 2 тонны на квадратный метр и вертикальную нагрузку в 10 тонн при ширине панели 1,25м. Это достигается благодаря монолитному склеиванию, которое используют в их конструкции. Кроме того, применяемый в технологии изготовления СИП-панелей пенополистирол обладает прекрасными звукоизоляционными свойствами.

Из чего делают SIP-панели: пенополистерол

При изготовлении SIP-панелей одним из важнейших материалов является пенополистирол, главное свойство которого — высокая способность к теплоизоляции. Структура полистирола ячеистая, ячейки имеют размер 2-8 мм и заполнены воздухом. В общем объеме полистирольной плиты воздух занимает более чем 90%. Такая структура обеспечивает материалу повышенные теплосберегающие свойства. Исследования пенополистирола показывают, что слой этого материала толщиной всего в 12 см эквивалентен по своим теплосберегающим свойствам, например, стене из деревянного бруса толщиной 0,5 м. Кроме того, благодаря своей низкой динамической жесткости, пенополистирол обеспечивает отличную звукоизоляцию от ударного шума. В то же время воздухопроницаемость пенополистирола позволяет строению «дышать».

Используемый в технологии изготовления СИП-панелей пенополистирол — материал нейтральный. Он не выделяет веществ, вредных для окружающей среды и человека. И в процессе строительства, и в процессе эксплуатации он ведёт себя как высокоэкологичный и практичный материал — не разлагается, не плесневеет, не гниёт, не даёт трещин, в нём не заводятся микробы и грызуны. Его срок годности неограничен. Ни бактерии, ни плесень не образуются в этом материале, так как влага не может повлиять на его теплоизоляционные свойства. Кстати, поэтому его используют также для упаковки в пищевой промышленности, для изготовления одноразовой посуды, детских игрушек и т. д. Обладает хорошей огнестойкостью и способностью к самозатуханию. В процессе горения полистирола, не содержащего добавок, выделяются те же вещества, что и при горении дерева — сажа, двуокись углерода, окись углерода.

Пенополистирол проявляет устойчивость при помещении в агрессивную биологическую или химическую среду. Материал хорошо переносит соседство с асфальтовым покрытием, рубероидом и асфальтовыми эмульсиями, с каустической содой, искусственными удобрениями, жидкими удобрениями, аммонием, мылом и смягчающими растворами, растворами соли, вспененными красками, известью, гипсом, цементом, морской водой и разного рода грунтовыми водами. Химические и физические свойства этого материала никак не зависят от влияния температуры окружающей среды в разных климатических условиях.

Вместе с тем, нужно принимать во внимание, что длительное ультрафиолетовое воздействие делает пенополистирол более хрупким и подверженным эрозии от дождя, ветра и прочих вредных климатических факторов. Поэтому прямое воздействие на него солнечных лучей опасно, и плиты при хранении следует укрывать от солнца. При использовании пенополистирола в качестве строительного материала следует избегать его контакта с рядом химических соединений — с нефтепродуктами (керосином, бензином, смолами и проч.

), с насыщенными углеводородами (спиртом), с органическими растворителями (уксусно-этиловый эфиром, ацетоном, скипидаром, растворителем красок). Эти вещества способны повредить или даже полностью растворить ячеистую структуру пенополистирола. Такие нюансы учитываются в технологии изготовления СИП-панелей.

Из чего делают SIP-панели: OSB/ОСП-плиты

Второй важный для технологии изготовления СИП-панелей материал — это ОСП. Ориентировано-стружечная плита или ОСП (англ. OSB — Oriented Strand Board) представляет собой древесный композиционный материал. Создание этого материала является одним из новейших достижений в деревообрабатывающей промышленности. ОСП-плиты, применяемые в технологии изготовления СИП-панелей, соответствуют евростандарту EN-300-OSB и представляют собой спрессованную в плиту древесную стружку, имеющую ориентированную плоскую щепу. Такая узкая (0,5–0,7 мм толщиной) прямоугольная щепа укладывается тремя слоями особым образом. Щепу во внутреннем слое располагают перпендикулярно главной оси плиты, а во внешних слоях — вдоль главной оси.

При этом длина щепы может достигать до 140 мм.

Прессование плиты происходит под высоким давлением. Процесс идёт при высокой температуре, с использованием водостойкой смолы. Устойчивости к переменам погодных условий и высокой прочности плит удаётся достичь благодаря пропитке щепы гидрофобной эмульсией и клеем. В то же время, синтетические связующие не оказывают вредного влияния на свойства плит ОСП. Плиты остаются гигиенически и экологически безвредным материалом. Класс эмиссии свободного формальдегида у них — Е1 и E0.

ОСП-плиты обладают прекрасными механическими свойствами и уникальными эксплуатационными характеристиками. Спрессованная крупноразмерная стружка имеет микроструктуру, придающую плитам необходимую жесткость и предохраняющую их края от сколов. При распиле можно использовать обычные для обработки натуральной древесины инструменты. Свёрла для сверления таких плит должны подходить для сверления дерева твёрдых пород.

Сегодня производятся ОСП (OSB) трёх видов. Во-первых, это OSB-1 (ОСП-1), которая используется в условиях пониженной влажности (упаковка, мебель, обшивка). Во-вторых, OSB-2 (ОСП-2) — используется в сухих помещениях для изготовления несущих конструкций. Наконец, OSB-3 (ОСП-3) — материал используется для изготовления несущих конструкций при повышенной влажности и выдерживает наиболее тяжелые режимы эксплуатации.

В технологии изготовления СИП-панелей применяются именно высокопрочные OSB-3 (или ОСП-3). Стены из таких панелей имеют ровную поверхность, что открывает широкие возможности отделки. Они не впитывают влагу, не подвержены гниению, а находясь полностью в воде, разбухают за 24 часа всего на 17–25%. Прочность материала при этом не страдает. Отметим, что именно поэтому ОСП часто применяют при возведении и строительной опалубки.

Преимущества промышленной технологии изготовления СИП-панелей

Более подробно о плюсах СИП-панелей рассказывается в отдельной статье, здесь же следует отметить, что те же материалы (пенополистирол и ОСП) иногда используют и в каркасном домостроении.

Однако сочетание отличных эксплуатационных характеристик современных материалов, а также отработанного процесса производства позволяет достичь для SIP более высокой степени надежности. Промышленное производство помогает исключить возможные строительные ошибки и свести к минимуму негативное воздействие «человеческого фактора». Таким образом, получается строительный материал стабильно высокого качества — каждая вышедшая с производства плита соответствует стандарту. Узнать о процессе производства и особенностях технологии изготовления СИП-панелей именно в компании TERMOVILLA вы можете в следующем разделе.

Наши менеджеры всегда готовы проконсультировать Вас по всем вопросам строительства из панелей сип по тел.

+7(495)109-25-56. Звоните!

Компания «TERMOVILLA» — Ваш надёжный подрядчик в сфере строительства из панелей сип!

Плюсы и минусы сип панелей

SIP — Structural Insulated Panel. В русском языке применяется два варианта названия этого материала — структурно-изоляционная панель или структурированная изолирующая панель. Сип панели являются разновидностью многослойного строительного материала, который отличается высокой устойчивостью к резким колебаниям температур и прекрасными эксплуатационными параметрами. Вследствие особых свойствам материалов, из которых создают сип панели, они не подвержены гниению, промерзанию и почти не впитывают влагу.

Производство сип панелей

В процессе создания сип панели все три её слоя склеивают под давлением в 15-20 тонн. Панель состоит из двух наружных плит из ориентировано-стружечной плиты (ОСП) и одного внутреннего слоя, который состоит из пенополистирола. В такой конструкции пенополистирол осуществляет роль не только утеплительного материала, но еще и является конструкционным элементом, который удерживает параллельно друг другу плиты ОСП. Именно эти плиты являются внешней обшивкой «сэндвича». Следовательно, пенополистирол гарантирует эффект повышенной несущей способности.

Сип панели выдерживают колебания температурного режима от -50 до +50 градусов, а также поперечную нагрузку в размере двух тонн на один квадратный метр, а вертикальная нагрузка может достигать 10 тонн при ширине панели 1,25м. Такие параметры достигаются вследствие монолитного склеивания, применяемого в их конструкции.

В создании сип панелей одним из самых важных материалов можно назвать пенополистирол, основное качество которого — повышенная способность к теплоизоляции. По своей структуре полистирол состоит из ячеек размером 2-8 мм, которые полны воздуха. В суммарном объеме полистирольной плиты количество воздуха достигает 90%. Подобное строение отвечает за высокие теплосберегающие качества.

Согласно данным исследований слой пенополистирола толщиной 12 см обладает такими же теплосберегающими свойствами, как и стена из деревянного бруса толщиной 0,5 м. Также вследствие своей низкой динамической жесткости, пенополистирол гарантирует высокую звукоизоляцию от ударного шума.

Вторым важным для технологии изготовления сип панелей материалом является ОСП плита. Изготовление сип панелей невозможно без таких плит. Ориентировано-стружечная плита или ОСП (англ. OSB — Oriented Strand Board) является древесным композиционным материалом. Появление этого материала можно назвать новейшим достижением в деревообрабатывающей промышленности. ОСП-плиты для сип панелей создаются по евростандарту EN-300-OSB. Фактичесик такая плита – это прессованная древесная стружка, имеющая ориентированную плоскую щепу. Такую узкую (0,5–0,7 мм в толщину) прямоугольную щепу кладут в три слоя. Щепа во внутреннем слое расположена перпендикулярно основной оси плиты, а во внешних слоях — вдоль основной оси. Интересно, что длина щепы может составлять до 140 мм.

Процесс прессования осуществляется в условиях высокого давления. Для прессования нужна и высокая температура. В производстве используется водостойкая смола. Устойчивость к переменам погодных условий и высокая прочность плит достигается вследствие пропитки щепы гидрофобной эмульсией и клеевым составом. Стоит отметить, что синтетические компоненты не являются вредными, а сами плиты гигиенические и экологически безвредные. Класс эмиссии свободного формальдегида — Е1 и E0.

После прессования крупноразмерная стружка отличается микроструктурой, придающей плитам требуемую жесткость и оберегающую их края от сколов. На сегодняшний день производят ОСП (OSB) трёх видов:

  • OSB-1 (ОСП-1). Такую плиту применяют в условиях низкой влажности, к примеру, для упаковки, мебели, обшивки
  • OSB-2 (ОСП-2). Этот материал применим в сухих помещениях для создания несущих конструкций
  • OSB-3 (ОСП-3). Именно из такого материала создают несущие конструкции, которые можно эксплуатировать в условиях высокой влажности.

Технология сип панелей подразумевает использование именно высокопрочных OSB-3 (или ОСП-3). Такие стены не поглощают влагу, не подвергаются гниению. Часто из такого материала создают строительную опалубку.

Сип панели плюсы и минусы

По канадской технологии сегодня возводят не только жилые дома, но также и гостиницы, магазины, склады, вокзалы и многое другое.

К главным достоинствам сип панелей можно отнести:

  • относительную дешевизну постройки. На сегодняшний день такое строительство будет самым бюджетным вариантом. это самый дешевый вариант
  • дома получаются легкие, с минимальной нагрузкой на фундамент
  • уровень теплозащиты здания, построенного по этой технологии, равнозначен теплопроводности кирпичной стены в полтора метра толщиной
  • быстрая скорость строительства. Средних размеров коробку вместе с крышей можно собрать 4-6 недель
  • традиционный ленточный железобетонный фундамент можно заменить ленточно-столбчатым фундаментом, что снижает стоимость всей
  • устойчивость к гниению и влаге.

Из недостатков выделим:

  • более продуманная вентиляция в сравнении с деревянными домами
  • горючесть. Однако многие специалисты опровергают это мнение. Горят все здания
  • необходимость утепления. Однако, это также необходимо во всех зданиях.

Таблица характеристик панелей

ХарактеристикаЗначениеКомментарий
Прочность 1,5 кгс/см² — 1,8 кгс/см² SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
Объемный вес 25 кг/м³ /35 кг/м³ / 50 кг/м³ Вспененный полистирол
Теплопроводность пенополистирольные 0,037 -0,04 Вт/(м·°С)

минераловатные 0,047-0,07 Вт/(м·°С)

уретановые 0,028 Вт/(м·°С)

Нарушение геометрии Нет Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
Подверженность болезням Нет В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
Усадка Отсутствует Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
Водопоглощение ПСБ 0,5%-2,1%

OSB3%-12%

За 24 часа
Огнестойкость III степень огнестойкости Сдерживания огня в течение 1 часа
Звукопоглощение 44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм. На примере полистирола весом 25 кг/м³
Максимальная этажность строения 2 этажа + мансарда

Оборудование для сип панелей

С появлением канадской технологии дома начали создавать промышленным способом, то есть изготавливать непосредственно на предприятии. Все, что нужно сделать на строительном участке, это просто собрать коробку в одно целое. это собрать его.

Каркасные сип панели позволяют осуществлять строительные работы при помощи стандартных ручных инструментов, что дает возможность возводить здания даже в труднодоступных местах.

Специальные промышленные линии для изготовления сэндвич-панелей методом склеивания дают возможность создавать обширный спектр разных «сэндвичей» — SIP-панели, панели для окон и дверей, межкомнатные перегородки, шумоизоляционные, декоративные панели.

Десятки разных листовых материалов можно применять для создания сэндвич-панелей методом склеивания — металл, ПВХ, поликарбонат, OSB, ДСП, ДВП, магнезитовые плиты и для наружных слое внешних, а также полистирол, XPS, минеральную вату или листы пенополиуретана для внутреннего слоя.

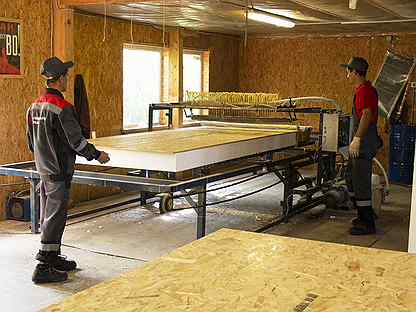

В составе линии для создания сэндвич-панелей методом склеивания присутствует:

  • дозирующий аппарат для однокомпонентных клеевых составов на основе полиуретана
  • оборудование для перемещения панелей
  • пресс-станция.

Подобная линия может быть спроектирована для разных размеров сип панелей.

Оборудование для производства СИП панелей.

Автоматический станок для изготовления SIP панелей состоит из трех узлов:

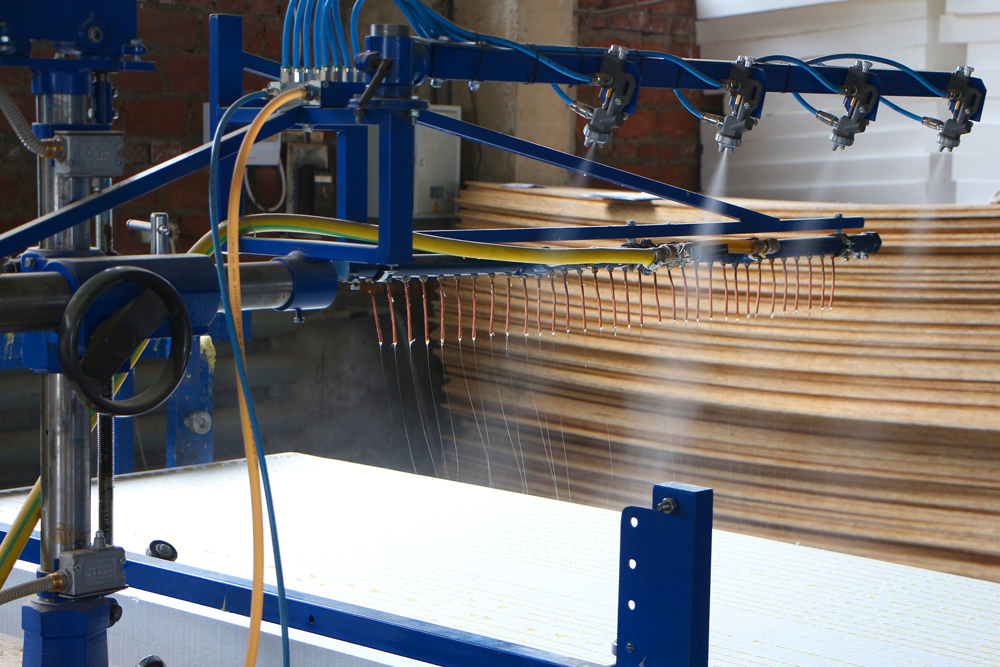

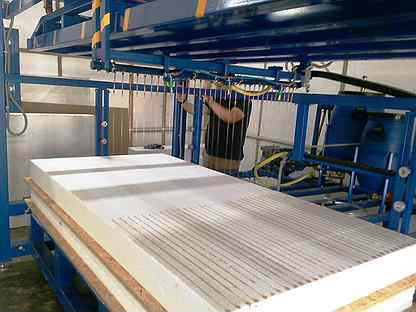

1. Узел нанесения клея на СИП панели. Это портал, который состоит из флейты раздачи, насоса, компрессора, бака для клея и пульта управления. Емкость для клея установлена на пьедестал. Клей подается специальным насосом и с помощью «флейты» наносится на пенопласт или плиту OSB. Скорости портала и подачу клея можно регулировать пультом управления. Можно использовать как однокомпонентный так и двухкомпонентный клей. Вода является отвердителем и разбрызгивается через дополнительные форсунки. После рабочего дня флейта промывается. Флейта устанавливается на быстросъемный разъем. В комплект поставки входит вторая флейта на случай если первая забилась. Замена флейты осуществляется не более чем за пять минут.

2. Узел сборки СИП панелей. Представляет из себя раму с рольгангами. СИП панель, после сборки, автоматически перемещается в пресс. Над узлом сборки движется «флейта» для нанесения клея. Рольганги имеют цепной привод от мотор-редуктора. Скорость перемещения панели меняется частотным регулятором. Плавный пуск и остановка не допускают сдвига панелей. Специальные упоры — кондукторы предназначены для точной сборки SIP панелей.

3. Узел прессования SIP панелей. в процессе прессования из панелей выжимается воздух и происходит плотная фиксация плит OSB с пенопластом в момент полного склеивания. Одновременно прессуется две СИП панели. Время прессования можно менять с пульта. Также с пульта осуществляется поднятие и опускание пресса. Пресс можно перевести как в автоматический, так и в ручной режим.

Под оборудование для производства СИП панелей потребуется помещение площадью не менее 200 м2. Готовые СИП панели можно хранить на улице, под навесом. Температура в цехе должна быть минимум + 15 градусов Цельсия. В помещении должна быть приточно — вытяжная вентиляция.

Комплект поставки линии производства СИП панелей ЛНКП:
  • Пульт управления линией
  • Пресс
  • Портал нанесения клея
  • Маслостанция
  • Рольганг
  • Две «флейты» и 15м шланга
  • Паспорт станка

Производство домов из SIP панелей

Производство sip-панелей для строительства домов каркасного типа – это непростой технологический процесс, который требует закупки сложного оборудования и материалов для изготовления панелей

В комплект оборудования для производства сип панелей входят: столы для сборки панелей и приема готовой продукции, гидравлический пресс, станки раскроя панелей и выборки утеплителя, установка для нанесения клея. Стоимость такой линии велика, но сырье из Германии оправдывает затраты – результат на выходе – наивысшего качества!

Производство сип панелей (sip-панелей) состоит из нескольких этапов. Соблюдение технологических особенностей каждого из этапов изготовления сип-панелей имеет особое значение, ведь от этого напрямую зависит прочность будущего дома. Вот почему специалисты так тщательно подходят к процессу производства.

Что важно знать о наших сип панелях!

На протяжении более 8 лет компания «Строим Вместе» производит СИП панели и поставляет их и в Минск, и в Санкт-Петербург, и в Архангельск, и даже на Сахалин. Наши панели в рекламе не нуждаются, мы лидеры в данном сегменте рынка. Если кому то нужны панели, то они непосредственно покупают их у нас, а не ищут на стороне. Мы так же поставляем многим строительным фирмам, ведущим стройки в Московской области, во Владимирской, в Самарской, в Татарстане и т.д.

И что очень важно, за в все время работы нашей компании, не было не одного заказчика, кто сказал бы что панели плохо проклеены и происходит отрыв пенополистирола от OSB, или заменен пенополистирол на более рыхлый, или нарушена геометрия. За все время ни разу не пожаловался и не вернул ни одной панели под замену.

Хотя мы знаем, что много фирм экономят на клее, что выдают одну марку пенополистирола за другую, клеят панели из более рыхлых плит пенополистирола, что нет даже точного оборудования, клеят либо кустарно, либо «на коленке» не соблюдая ни временные режимы, ни температуру.

Наше производство SIP панелей

Производство сип панелей состоит из нескольких этапов. Соблюдение технологических особенностей каждого из этапов изготовленияимеет особое значение, ведь от этого напрямую зависит прочность будущего дома. Вот почему специалисты компании «Строим Вместе» так тщательно подходят к процессу производства.

Нанесение клея на обшивку будущей сип панели – osb-плиту и на пенополистирол

Изготовление сип панелей требует закупки плит ОСП (ориентированной стружечной плиты). Мы используем плиту OSB-3 Калевала и Ультралам. Равномерное нанесение клея обеспечивается высокотехнологичной установкой автоматического распределения клеящего состава. В работе используется исключительно клеящее вещество, прошедшее проверку на токсичность и экологичность — специальный однокомпонентный клей TOP-UR.

Для производства сип панелей мы используем отечественный утеплитель – пенополистирол – разной толщины. Нанесение также осуществляется управляемым автоматикой устройством, работу которого регулирует технолог. Автоматизация процесса изготовления обеспечивает стабильность технических характеристик производимых сип панелей. На лист ОСП (OSB-3), лежащий на входном сборочном столе и равномерно покрытый клеем, укладывается пенополистирол. Он, как уже говорилось, может быть разной толщины. Установка для нанесения клея равномерно покрывает утеплитель полиуретановым клеем. Вновь – лист ОСП (OSB-3). И так раз за разом, пока не соберется штабель сип-панелей для отправки его под гидравлический пресс.

Гидравлический пресс

Склейка заготовок для изготовления сип-панели в единый монолитный сэндвич-блок под гидравлическим прессом — пожалуй, важнейший этап производства сип панелей. Там, под мощнейшим давлением, будет идти процесс полимеризации клея. В результате на выходной разгрузочный стол поступает партия прочнейших высококачественных панелей. Пока одна партия панелей прессуется, на сборочный стол поступает следующая заготовка.

Такой процесс производства сип панелей гарантирует прочность готовой продукции. После нахождения заготовки сип-панели под гидравлическим прессом, элемент приобретает цельную структуру. Клеевой шов настолько прочен, что выдержит любые нагрузки, деформации и температурные колебания. Прочность склейки выше прочности самого материала.

Формирование домокомплекта под конкретный заказ

Из готовых сип-панелей далее формируется домокомплект. Такое производство панелей для сборки конкретных строений – очень удобно. Немного напоминает конструктор: на станке для раскроя панелей вырезаются детали «конструктора» нужных размеров, дверные и оконные проемы; у отдельных панелей выбираются пазы на станке для выборки утеплителя. В результате – «дом в коробке»: собирай и живи!

Недавние объекты

Смотреть все построенные объекты

Дом из сип-панелей Stone SIP в Чеховском районе, п. Репниково103 м2

Дом из сип-панелей Stone SIP в Московской области, Чеховский район, д. Кудаево, КП Сосновый берег128 м2

Дом из сип-панелей Mix SIP в Московской области, Шаховской район, ДНП «Прованс»154 м2

Дом из сип-панелей Stone SIP в Московской области, Ступинский район, д.Прудно. BLACK HOUSE185 м2

Реконструкция кирпичного дома. Надстройка второго этажа из сип-панелей в Чеховском районе78 м2

Дуплекс на две семьи из сип-панелей в г. Подольск262 м2

Если вас заинтересовало строительство канадского дома, наши специалисты готовы ответить на все ваши вопросы. Компания «Строим Вместе» предлагает полный комплекс услуг по проектированию, изготовлению домокомплекта и сооружению дома из СИП панелей.
